u

Переставьте  на  другую  сторону  нижний  опорный  винт

Fig. 3 (12) с шайбой Fig. 3 (13).

u

Наденьте  дверь  морозильного  отделения  снизу  на

опорный винт

 Fig. 3 (12) и шайбу Fig. 3 (13). Деталь Z

u

Вставьте средний опорный винт

 Fig. 3 (8) через средний

опорный кронштейн

 Fig. 3 (11) в дверцу. Деталь Y

u

Насадите  дверь  холодильного  отделения  на  опорный

болт посередине

 Fig. 3 (8). Деталь Y

u

Вставьте верхний опорный палец

 Fig. 3 (6) через внешнее

отверстие  в  опорном  кронштейне

  Fig.  3  (10)  в  опору

двери холодильного отделения

 Fig. 3 (7) и завинтите его

(с моментом 4 Нм). Деталь X

u

Снова  установите  с  противоположной  стороны  детали

крышки

 Fig. 3 (1,2,3,4,5), повернув их на 180° градусов.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Закрутите  опорные  кронштейны/пальцы  (с  моментом

4 Нм).

u

Проверить все болты и при необходимости подтянуть.

4.2 Установка

Все крепежные детали входят в комплект устройства.

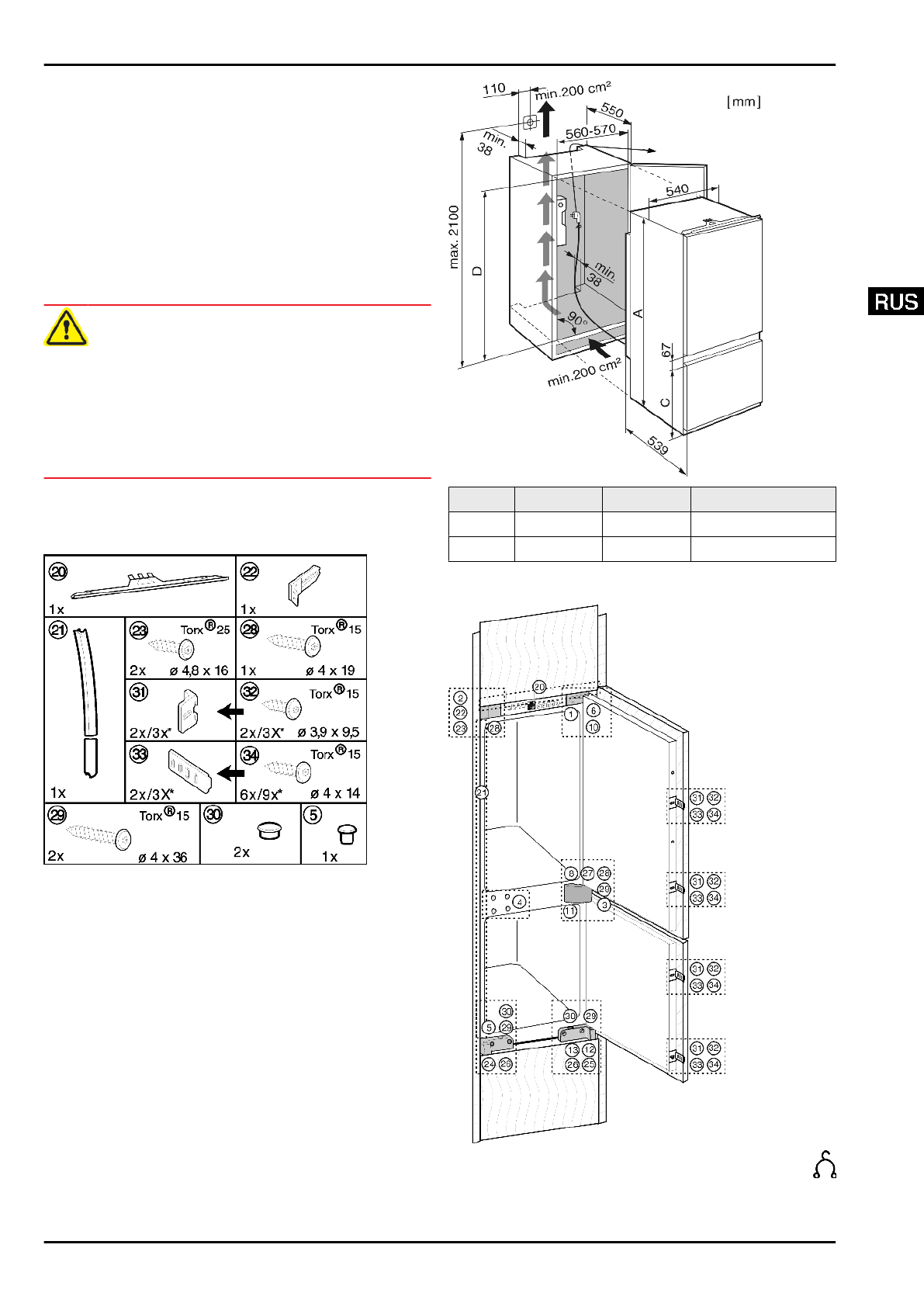

Fig. 4

Убедитесь, что подготовлен следующий инструмент:

q

Отвертка Torx 15, 20, 25, 30

q

Ножницы

q

Аккумуляторный шуруповерт

Промежуточное  основание  и  боковая  стенка  мебельного

шкафа должны быть под прямым углом друг к другу. Выров-

няйте мебельный шкаф при помощи уровня и уголка. Если

требуется, используйте для выравнивания подкладки.
Проверьте установочные размеры:

Fig. 5

A

C

RUS

ICS 30

1769,5 мм

669 мм

1772 мм - 1788 мм

ICS 31

1769,5 мм

523 мм

1772 мм - 1788 мм

4.2.1 Монтаж устройства

Fig. 6

u

Снимите соединительный кабель с задней стороны

устройства.  При  этом  необходимо  удалить  держа-

тель  кабеля,  иначе  из-за  вибрации  будет  слышен

шум!

Ввод в работу

5
