36
*
в зависимости от модели и оборудования
=
=
31
30
W

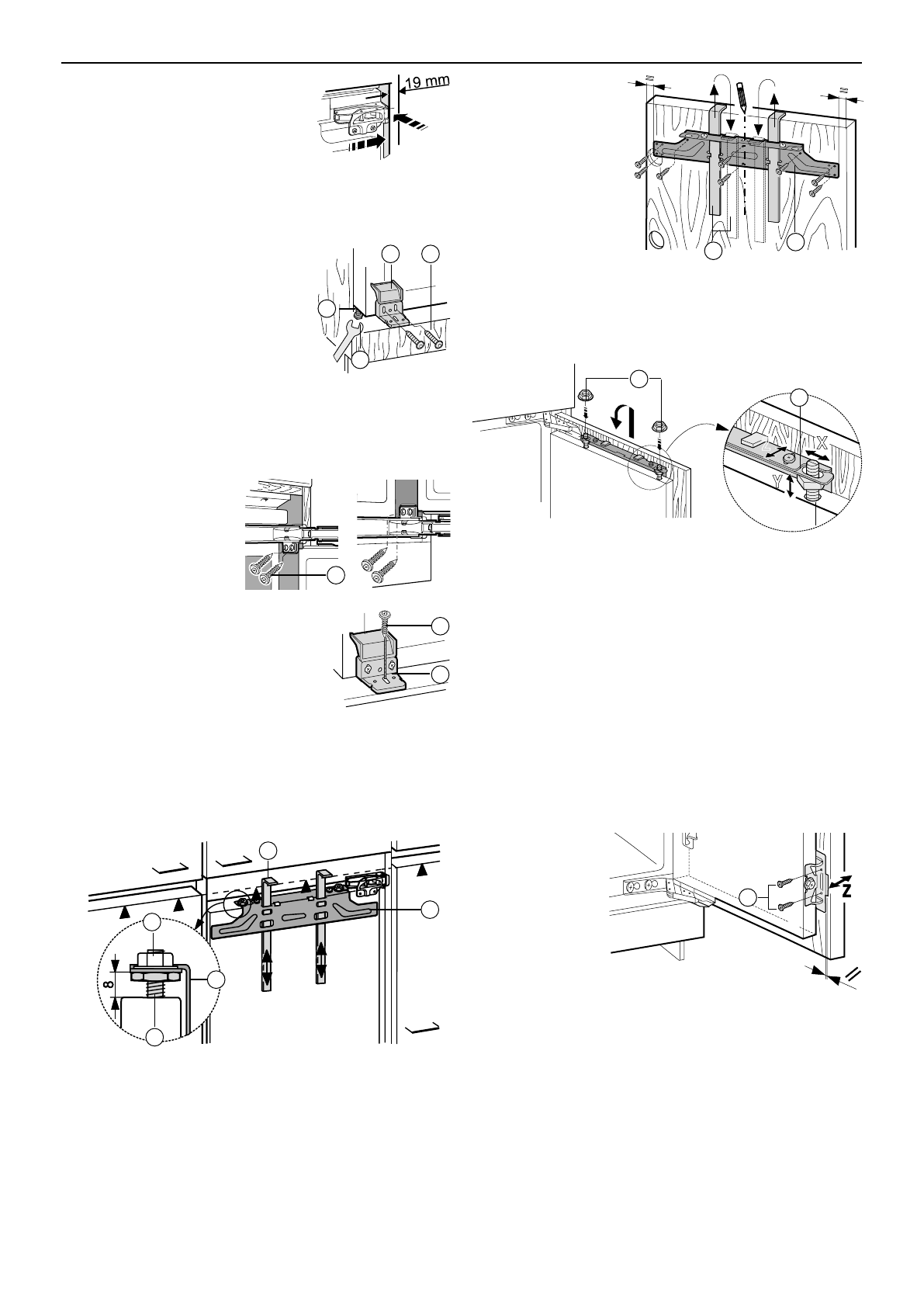

Навесьте крепежную
поперечину
d m
на
мебельную дверь:
- Для этого
открутитетраверсу с
помощью контргаек
dn
.
- Навесьте поперечину
с м о н т а ж н ы м и
приспособлениями
d l
на вну треннюю
сторону мебельной
двери и выровняйте посередине (начертите короткую центральную
линию на мебельной двери, совместите с нею острие стрелки
поперечины, расстояния до наружных кромок справа и слева должны
быть одинаковыми).
W
Прикрутите крепежную поперечину
dm
посередине:
- для дверей из ДСП должно быть не менее 6 винтов,
- для ячеистых дверей должно быть 4 винта по краю.
- Вытяните вверх монтажные приспособления
dl
и, развернув,
вставьте их в расположенные рядом приемные отверстия.
W
Навесьте мебельную дверь на дверцу устройства /регулировочный
болт
do
, контргайку
dn
, не затягивая, накрутите на регулировочный
болт. Закройте дверь.
W
Проверьте расстояние от двери до расположенных рядом мебельных
дверей.
- Выровняйте мебельную дверь заподлицо и в одну линию с
расположенными рядом лицевыми поверхностями мебели : Боковое
выравнивание
X
выполняется сдвигом, выравнивание по высоте
Y
и
боковой наклон осуществляется регулировочными болтами
do
- при
помощи отвертки.
- Затяните контргайки
dn
.
W
При помощи
крепежного уголка
свинтите дверь
устройства
dp
с
мебельной дверью
em
:
- Следите за
тем, чтобы обе
металлических
кромки были
расположены
заподлицо, значок
//
. Предварительно просверлите крепежные
отверстия (возможно для этого понадобится сначала наметить
отверстие шилом) и
прикрутите.
X
Y
Z
31
32
41
При толщине стенок мебели 19 мм
имеем ширину ниши
=
562 мм:
- Вдвиньте устройство в нишу так, чтобы
передние кромки шарниров оказались
заподлицо с боковой стенкой мебели,
для мебели, имеющей упорные элементы
дверей (утолщения, уплотнения и т.д.)
учтите конструктивный размер! Выдвиньте шарниры на величину
этого конструктивного размера. Прижмите устройство со стороны
шарнира к стенке мебели.
W
Регулируя опорные ножки
cq
при помощи
прилагаемого гаечного ключа с открытым
зевом
cr
, выровняйте устройство в
прямом положении. Выставьте корпус
устройства параллельно передним
кромкам боковых стенок мебели.
W
Прикрутите пластмассовый уголок
cs
винтами М5
ct
со стороны ручки к
устройству.
- Выставьте пластмассовый уголок в
глубине
cs
заподлицо
с передней кромкой основания мебели.
Для упорных элементов дверей (утолщения, уплотнения и т.д.) учтите
конструктивный размер и выровняйте параллельно передней кромке
шарнира.
W
Закрепите устройство
в
нише.
- На обеих дверях вкрутите
д л и н н ы е в и н т ы д л я
древесностружечной плиты
cu
соответственно вверху и внизу
через серьги шарнира.
- Предварительно закрепите
длинным винтом
c u
через середину
удлиненного отверстия пластмассового
уголка
cs
. Примкните закрывающий элемент
пластмассового уголка и закройте дверь
устройства.
Монтаж мебельных дверей
Указание: Д ля обеих дверей потребуются монтажные
приспособления
d l
. Поэтому монтаж мебельных дверей
необходимо выполнять поочередно.
W
Проверьте предварительную установку 8 мм (расстояние между
дверью устройства и нижней кромкой поперечины).
W
Монтажные приспособления
dl
сдвиньте вверх на высоту мебельной
двери, нижняя упорная кромка
▲
монтажного приспособления =
верхней кромке подлежащей установке мебельной двери.
25
26
27
28
29
29
27
30
31
31
33
32
