u

Выкрутите опорный палец

 Fig. 6 (9) и вкрутите на проти-

воположной стороне (с моментом 4 Нм).

u

Снова установите крышку

 Fig. 6 (7) на стороне опорного

пальца: насадите сзади, защелкните спереди.

u

Установите  крышку

  Fig.  6  (8)  на  противоположной

стороне: насадите сзади, защелкните спереди.

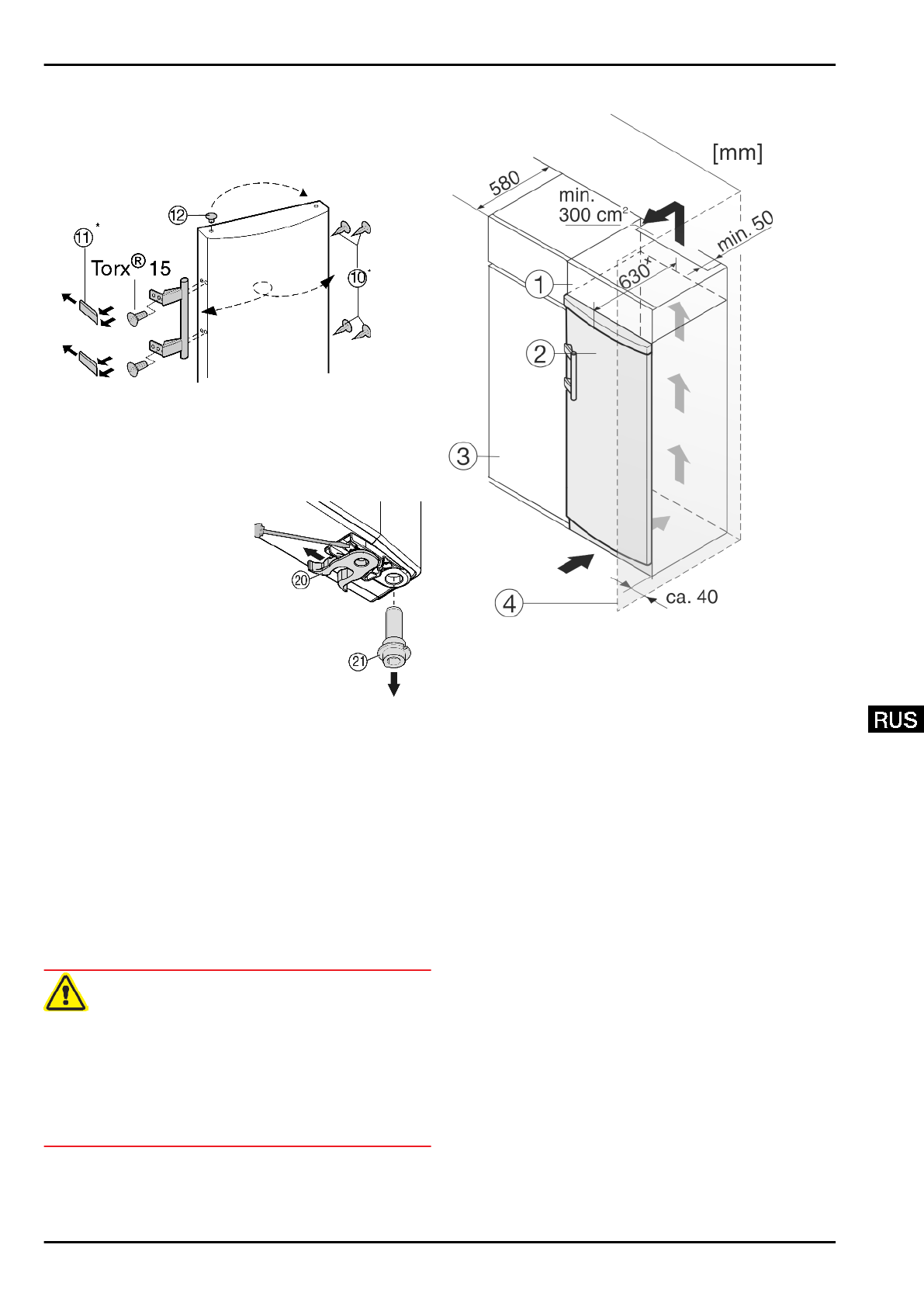

Fig. 7

u

Извлеките  пробку

  Fig.  7  (12)  из  опорной  втулки  дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку,  пробку

  Fig.  7  (10)  и  прижимные

пластины

 Fig. 7 (11).

u

При  установке  прижимных  пластин  следите  за

правильной фиксацией.

u

переставить  пружинный

зажим

  Fig.  8  (20):

Нажмите  вниз  язычок

защелки, снимите с него

пружинный зажим.

u

Вдвиньте

пружинный

зажим  на  новой  стороне

шарнира  до  защелки-

вания.

u

Извлеките

опорный

палец

  Fig.  8  (21)  из

втулки  двери  и  вставьте

вместе  с  шайбами  на

противоположную

сторону.

Язычок

защелки  должен  быть

направлен  к  внутренней

стороне  двери,  паз  —  к

внешней стороне.

Fig. 8

u

Подвесьте  верхнюю  часть  двери  на  опорный  палец

Fig. 6 (9).

u

Поверните  нижнюю  часть  двери  и  вставьте  опорный

палец

  Fig.  8  (21)  в  опорный  кронштейн.  При  необходи-

мости  покрутите  опорный  палец,  чтобы  он  смог  заско-

чить.

u

Вкрутите  фиксирующий  винт

  Fig.  4  (1)  внизу  в  опорный

палец и затяните (с моментом 4 Нм).

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  опорном  кронштейне  параллельно

корпусу устройства. Для этого выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Закрутите  опорные  кронштейны/пальцы  (с  моментом

4 Нм).

u

Проверить все болты и при необходимости подтянуть.

4.4 Установка в кухонную стенку

Fig. 9

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  величина  увеличивается  на  35  мм

(см. 4.2) .
Устройство  может  быть  окружено  предметами  кухонной

обстановки.  Чтобы  уравнять  устройство

  Fig.  9  (2)  по

высоте с кухонной стенкой, можно установить над устрой-

ством  соответствующий  дополнительный  шкафчик

Fig. 9 (1).
При  комбинировании  с  кухонными  шкафами  (глубина

макс.  580  мм)  устройство  можно  установить  непосред-

ственно  рядом  с  кухонным  шкафом

  Fig.  9  (3).  Устройство

выступает  сбоку  на  34  мм

x

и  по  центру  на  50  мм

x

относи-

тельно передней стенки кухонного шкафа.
Важно для вентиляции:

-

На  задней  стенке  шкафчика  должен  быть  вентиля-

ционный  канал  глубиной  не  менее  50  мм  по  всей

ширине этого шкафчика.

-

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при

работе.

Если  устройство  установлено  на  шарнирах  у  стены

Fig.  9  (4),  то  расстояние  между  устройством  и  стеной

должно  быть  не  менее  40  мм.  Настолько  выступает  ручка

при открытой дверце.

Ввод в работу
