a

b

c

M

~ 1100 мм ~ 700 мм ~ 110 мм Электромагнитный

клапан

- Значение  давления  воды  должно  составлять  от

0,15 МПа до 0,6 МПа (1,5 бар - 6 бар).

- Подвод  воды  к  устройству  должен  осуществляться

через  трубопровод  холодной  воды,  который  соответ-

ствует  предписаниям  по  рабочему  давлению  и  гигиени-

ческим нормам.

Используйте  шланг  из  высококачественной  стали,

входящий в комплект поставки (длина 1,5 м). Не исполь-

зуйте  старые  шланги  повторно.  В  качестве  дополни-

тельного  оборудования  можно  получить  шланг-удлини-

тель 3 м. Устанавливать его разрешается только специа-

листу.

В  фитинге  шланга  находится  приемный  фильтр  с  уплот-

нением.

- В месте подсоединения шлангопровода к системе домо-

вого  водоснабжения  необходимо  предусмотреть

запорный  кран,  чтобы  в  случае  необходимости  можно

было перекрыть подачу воды.

- Запорный  кран  должен  находиться  за  пределами

задней  стороны  устройства  и  быть  легко  доступным,

чтобы  можно  было  максимально  глубоко  задвинуть

устройство  и  при  необходимости  быстро  закрутить

кран. Выдерживайте расстояния.

- Все  приборы  и  устройства  для  подвода  воды  должны

соответствовать  предписаниям,  действующим  в  стране

использования.

- При установке не допускается повреждение или переги-

бание линии подачи воды.

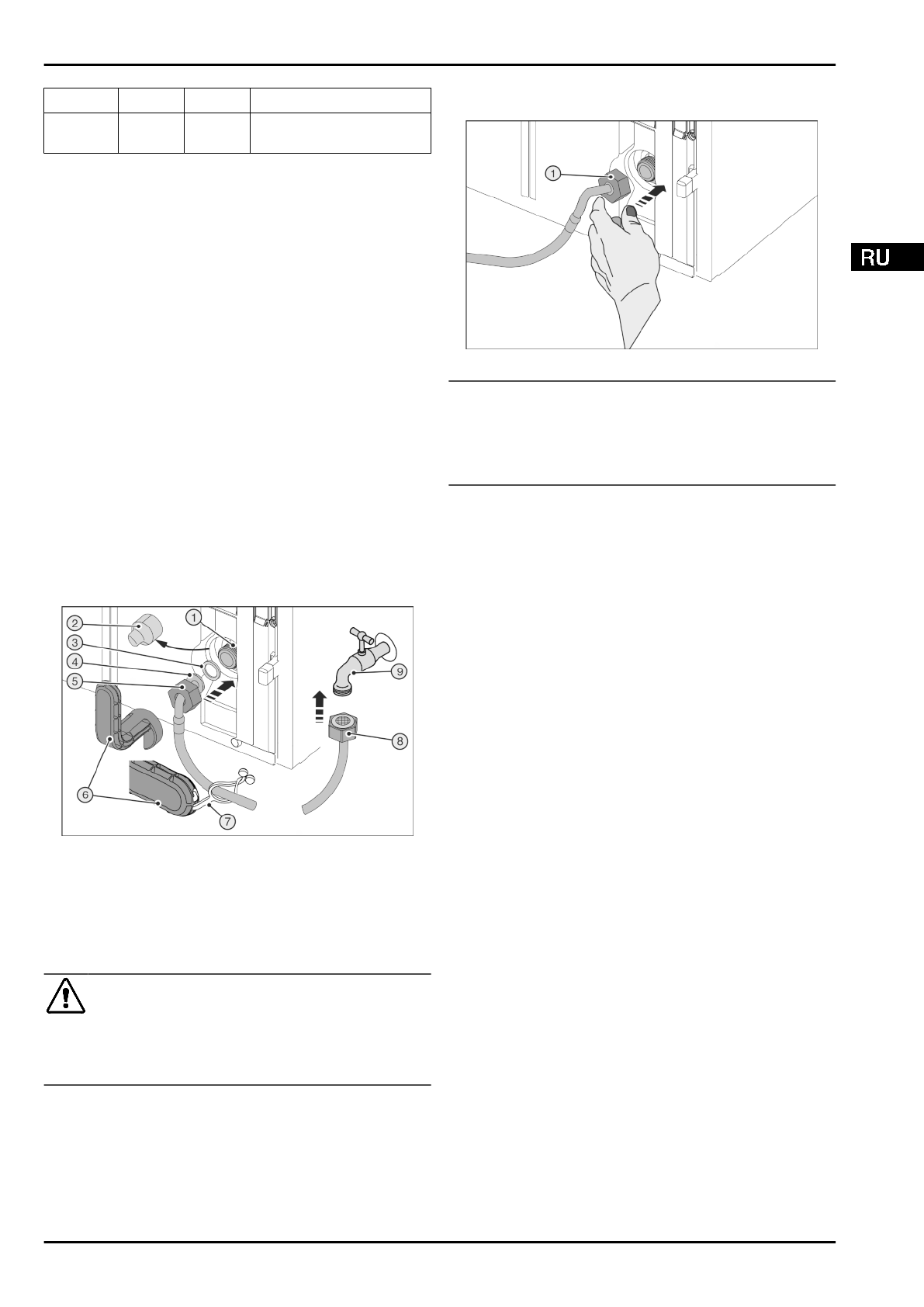

Fig. 28

Электромагнитный  клапан  находится  внизу  на  обратной

стороне  устройства.  Он  оснащен  метрической  резьбой

R3/4.
Для специалистов:
Подсоединение  шланг  из  высококачественной  стали:

Должен быть доступ к обратной сторон устройства.

ПРЕДУПРЕЖДЕНИЕ

Сломанный вспомогательный инструмент

 Fig. 28 (6)!

Резанные раны.

u

Вспомогательный  инструмент

  Fig.  28  (6)  использовать

только при комнатной температуре.

Подключите шланг к устройству:

u

Снять крышку

 Fig. 28 (2).

u

Облегченный  монтаж:  Выложить  прямой  конец  шланга

Fig. 28 (8) влево на землю.

u

До  конца  сдвинуть  гайку

  Fig.  28  (5)  через  конец  шланга

в виде угла

 Fig. 28 (4) и удерживать.

u

Смочить  уплотнение

  Fig.  28  (3)  и  вдавить  в  гайку

Fig. 28 (5).

w

Уплотнение

  Fig.  28  (3)  прилегает  и  слегка  поддержи-

вается.

Fig. 29

ВНИМАНИЕ

Поврежденные витки резьбы электромагнитного клапана!

Электромагнитный  клапан  не  герметичен:  Может  высту-

пать вода.

u

Осторожно одеть гайку

 Fig. 29 (1) и накрутить на резьбу

двумя пальцами до обеспечения надежной посадки.

u

Затяните  гайку

  Fig.  29  (1)  с  помощью  вспомогательного

инструмента

  Fig.  28  (6)  по  часовой  стрелке,  пока  не

будет  достигнут  максимальный  момент  затяжки  и  вспо-

могательный  инструмент

  Fig.  28  (6)  начнет  прокручи-

ваться.

Подключите шланг к запорному крану:

u

Навинтить гайку

 Fig. 28 (8) на запорный кран Fig. 28 (9).

u

Затяните  гайку

  Fig.  28  (8)  с  помощью  вспомогательного

инструмента

  Fig.  28  (6)  по  часовой  стрелке,  пока  не

будет  достигнут  максимальный  момент  затяжки  и  вспо-

могательный  инструмент

  Fig.  28  (6)  начнет  прокручи-

ваться.

u

Откройте  запорный  кран

  Fig.  28  (9)  системы  подвода

воды и проверьте герметичность всей водяной системы.

u

Осуществить  функцию  промывки  IceMaker:  Включите

главу IceMaker (см. 5.15.2 Включение IceMaker*) .

u

Зацепить  накладку

  Fig.  28  (7)  в  вспомогательном

инструменте

  Fig.  28  (6)  и  для  хранения  закрепить  на

шланге из высококачественной стали.

Ввод в работу

* Наличие в зависимости от модели и комплектации
