u

Выкрутите  болт

  Fig.  5  (6)  и  вкрутите  на  противопо-

ложной стороне.

u

Снова установите крышку

 Fig. 5 (5).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  5  (2)  на

новой  стороне  шарнира

(с  моментом  4  Нм)

.  При  необ-

ходимости используйте аккумуляторный шуруповерт.

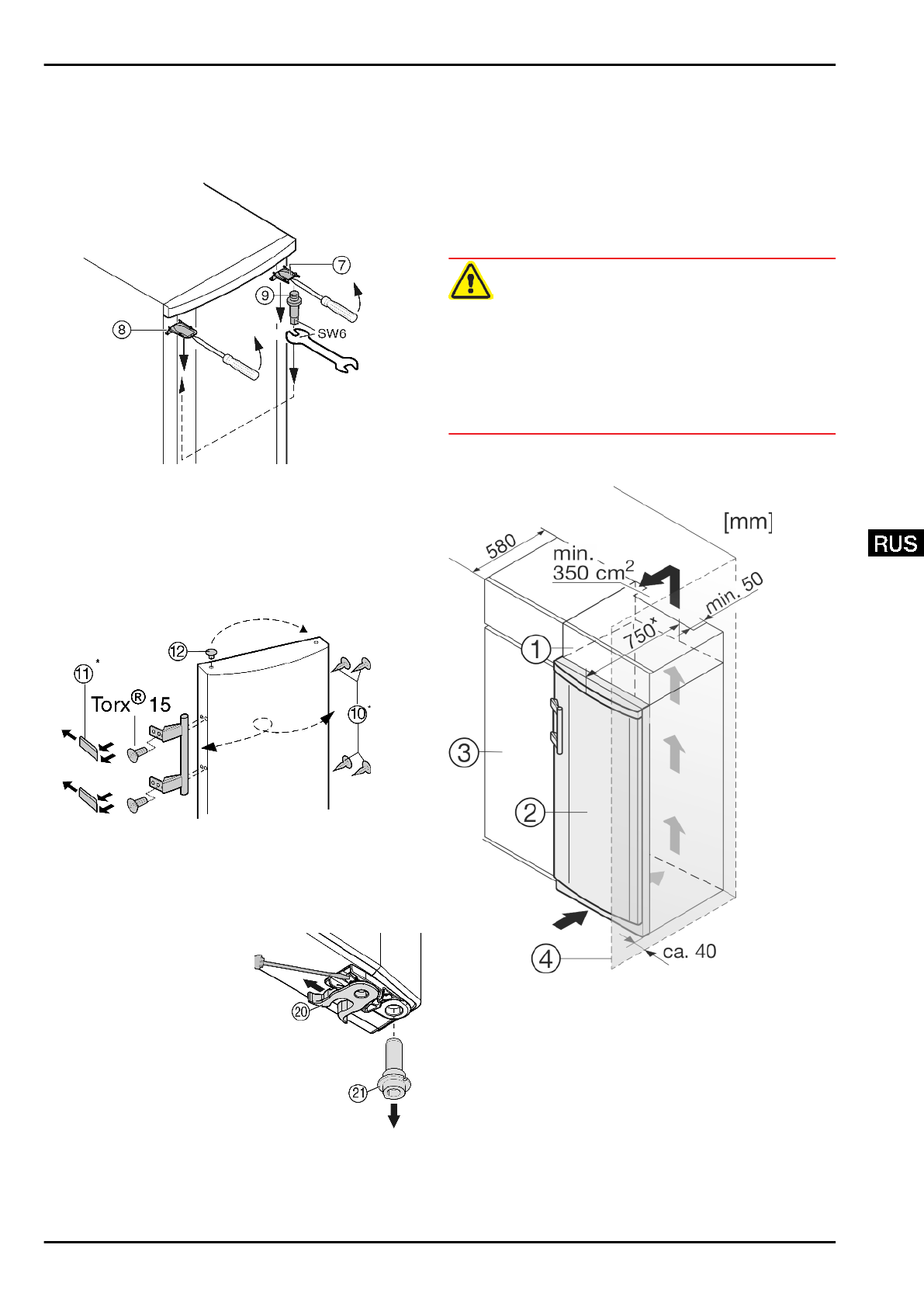

Fig. 6

u

Верхнюю  крышку

  Fig.  6  (7)  и  крышку  Fig.  6  (8)  с

помощью  отвертки  выведите  вперед  из  фиксатора  и

снимите, наклоняя вниз.

u

Выкрутите опорный палец

 Fig. 6 (9) и вкрутите на проти-

воположной стороне

(с моментом 4 Нм)

.

u

Снова установите крышку

 Fig. 6 (7) на стороне опорного

пальца: насадите сзади, защелкните спереди.

u

Установите  крышку

  Fig.  6  (8)  на  противоположной

стороне: насадите сзади, защелкните спереди.

Fig. 7

u

Извлеките  пробку

  Fig.  7  (12)  из  опорной  втулки  дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку,  пробку

  Fig.  7  (10)  и  прижимные

пластины

 Fig. 7 (11).

u

При  установке  прижимных  пластин  следите  за

правильной фиксацией.

u

переставить  пружинный

зажим

  Fig.  8  (20):

Нажмите  вниз  язычок

защелки, снимите с него

пружинный зажим.

u

Вдвиньте

пружинный

зажим  на  новой  стороне

шарнира  до  защелки-

вания.

u

Извлеките

опорный

палец

  Fig.  8  (21)  из

втулки  двери  и  вставьте

вместе  с  шайбами  на

противоположную

сторону.

Язычок

защелки  должен  быть

направлен  к  внутренней

стороне  двери,  паз  —  к

внешней стороне.

Fig. 8

u

Подвесьте  верхнюю  часть  двери  на  опорный  палец

Fig. 6 (9).

u

Поверните  нижнюю  часть  двери  и  вставьте  опорный

палец

  Fig.  8  (21)  в  опорный  кронштейн.  При  необходи-

мости  покрутите  опорный  палец,  чтобы  он  смог  заско-

чить.

u

Вкрутите  фиксирующий  винт

  Fig.  4  (1)  внизу  в  опорный

палец и затяните

(с моментом 4 Нм)

.

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  опорном  кронштейне  параллельно

корпусу устройства. Для этого выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Закрутите  опорные  кронштейны/пальцы  (с  моментом

4 Нм).

u

Проверить все болты и при необходимости подтянуть.

4.4 Установка в кухонную стенку

Fig. 9

(1)

Дополнительный

шкафчик

(3)

Кухонный шкаф

(2)

Устройство

(4)

Стенка

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  величина  увеличивается  на  35  мм

(см. 4.2) .
Устройство  может  быть  окружено  предметами  кухонной

обстановки.  Чтобы  уравнять  устройство

  Fig.  9  (2)  по

высоте с кухонной стенкой, можно установить над устрой-

ством  соответствующий  дополнительный  шкафчик

Fig. 9 (1).

Ввод в работу

* Наличие в зависимости от модели и комплектации
