7.2  Выдвижная панель с IceTower*

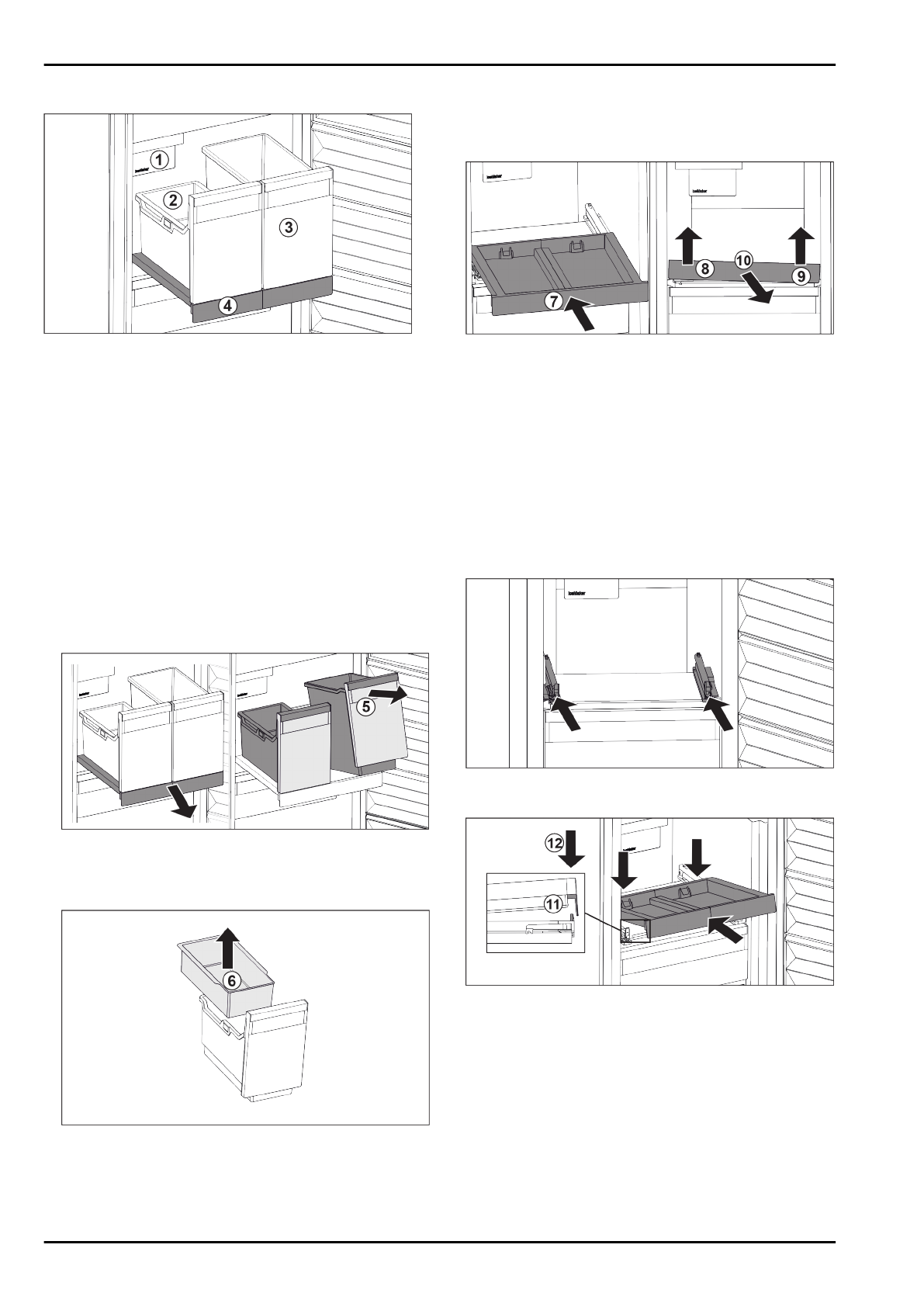

Fig. 22 Выдвижная панель с IceTower

(1) IceMaker

(3) Контейнеры для пиццы,

алкогольных напитков

(2) Подвесной лоток для

кубиков льда

(4) Выдвижная панель

На  выдвижной  панели  находятся  два  высоких  контейнера

(IceTower). В контейнере

Fig. 22 (2) собираются и хранятся

кубики  льда  из  IceMaker.  Контейнер

Fig.  22  (3)  подходит

для  хранения  высоких  продуктов,  таких,  как  пицца  или

алкогольные напитки.
Выдвижная  панель  с  IceTower  монтирована  на  одной

стеклянной  панели  посредством  выдвижных  направ-

ляющих.  Вы  можете  разобрать  выдвижную  панель  для

очистки.

7.2.1  Разборка выдвижной панели с

IceTower

Извлечение контейнеров

Fig. 23

u

Выдвиньте выдвижную панель.

u

Приподнимите контейнеры

Fig. 23 (5) спереди.

u

Извлеките контейнеры.

Fig. 24

u

Извлеките

Fig. 24 (6) подвесной лоток.

u

Если  в  подвесном  лотке  есть  кубики  льда:  Опорожните

подвесной лоток.

w

Контейнеры и подвесной лоток извлечены и Вы можете

их очистить. (см. 8.2.4 Очистка оснащения)

Извлечение выдвижной панели
Убедитесь, что выполнены следующие условия:

q

Контейнеры извлечены. (см. 7.2.1.1 Извлечение контей-

неров)

Fig. 25

u

Вставьте выдвижную панель.

Fig. 25 (7)

u

Приподнимите  выдвижную  панель  спереди  слева.

Fig. 25 (8)

u

Приподнимите  выдвижную  панель  спереди  справа.

Fig. 25 (9)

w

Выдвижная панель освобождена спереди из крепления.

u

Извлеките  выдвижную  панель  движением  вперед.

Fig. 25 (10)

w

Выдвижная панель извлечена и Вы можете ее очистить.

(см. 8.2.4 Очистка оснащения)

7.2.2  Вставка выдвижной панели с IceTower

Вставка выдвижной панели

Fig. 26

u

Вставьте направляющие.

Fig. 27

u

Наклоняя вниз, установите выдвижную панель за пере-

днюю накладку.

u

Вставьте,  наклоняя  вниз.  Обратите  внимание  на  то,

чтобы  на  обеих  сторонах  упор  был  за  накладкой.

Fig. 27 (11)

u

Снимите выдвижную панель спереди.

Fig. 27 (12)

Оснащение

* Наличие в зависимости от модели и комплектации
