u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 5 (11).
u
Пластмассовый колпачок
Fig. 5 (10) снимите.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Снимите средний опорный кронштейн
Fig. 5 (13).
u
Дверь приподнимите и отставьте в сторону.

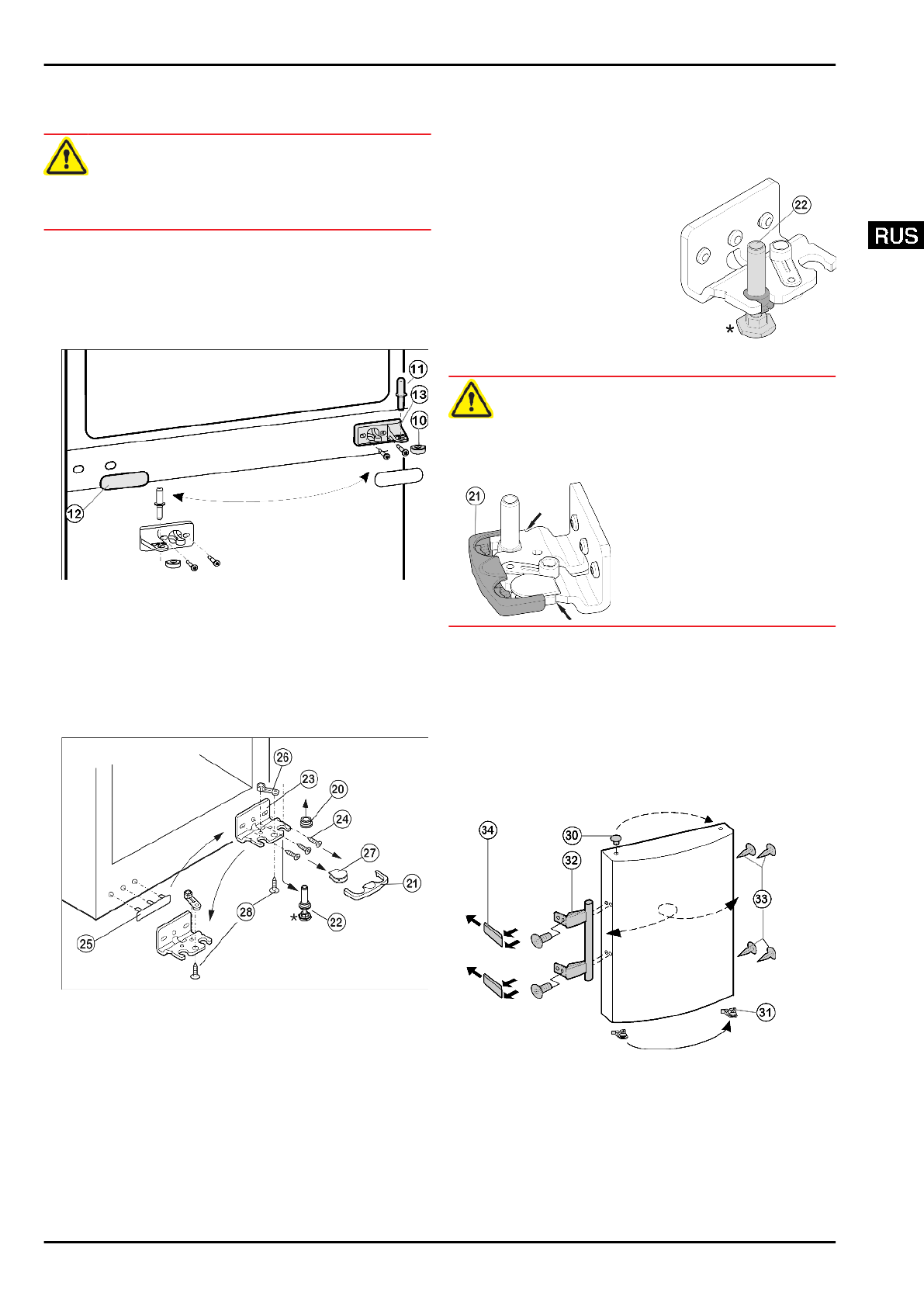

4.1.3 Перестановка средних опорных
деталей
Fig. 5
u
Осторожно снимите накладку
Fig. 5 (12).
u
Открутите средний кронштейн
Fig. 5 (13) и прикрутите
его с поворотом на 180° на новую сторону шарнира с
усилием мин. 4 Нм.
u
Защелкните накладку
Fig. 5 (12), повернув на 180 °, на
стороне, где теперь будет ручка.
4.1.4 Перестановка нижних опорных деталей
Fig. 6
u
Предохранитель
Fig. 6 (21) снимите движением вперед.
u
Снимите крышку
Fig. 6 (27).*
u
Полностью вверните регулируемую опору
Fig. 6 (22).
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u
Вытяните опорный палец
Fig. 6 (22) вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 6 (20).
u
Открутите опорный кронштейн
Fig. 6 (23)(3 шт. Torx 25)
Fig. 6 (24).
u
Открутите опорную деталь
Fig. 6 (26)(1 Torx 25)
Fig. 6 (28) и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 6 (25)со стороны ручки.
u
Снова прикрутите нижний опорный кронштейн
Fig. 6 (23) на новой стороне шарнира при необходимости
с помощью аккумуляторного шуруповерта с усилием
мин. 4 Нм.
u
Снова слегка наклоните
устройство назад и снова
установите
опорный
палец
Fig. 7 (22). Зазу-
брина
должна
быть
расположена спереди.
u
Установите
крышку
Fig. 6 (27) на противопо-
ложной стороне.*
Fig. 7
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(21) нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова защелкните предохранитель
(21) на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 6 (20).
4.1.5 Перестановка ручек
u
Выведите из фиксатора верхней дверцы пружинный
зажим
Fig. 8 (31) и переставьте его на новую сторону
шарнира.
u
Извлеките пробки
Fig. 8 (30) из опорных втулок дверцы и
переставьте.
Fig. 8
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32), пробку Fig. 8 (33) и прижимные
пластины
Fig. 8 (34).
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.6 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на нижний опорный
палец
Fig. 6 (22).
u
Закройте дверь.
Ввод в работу
5
