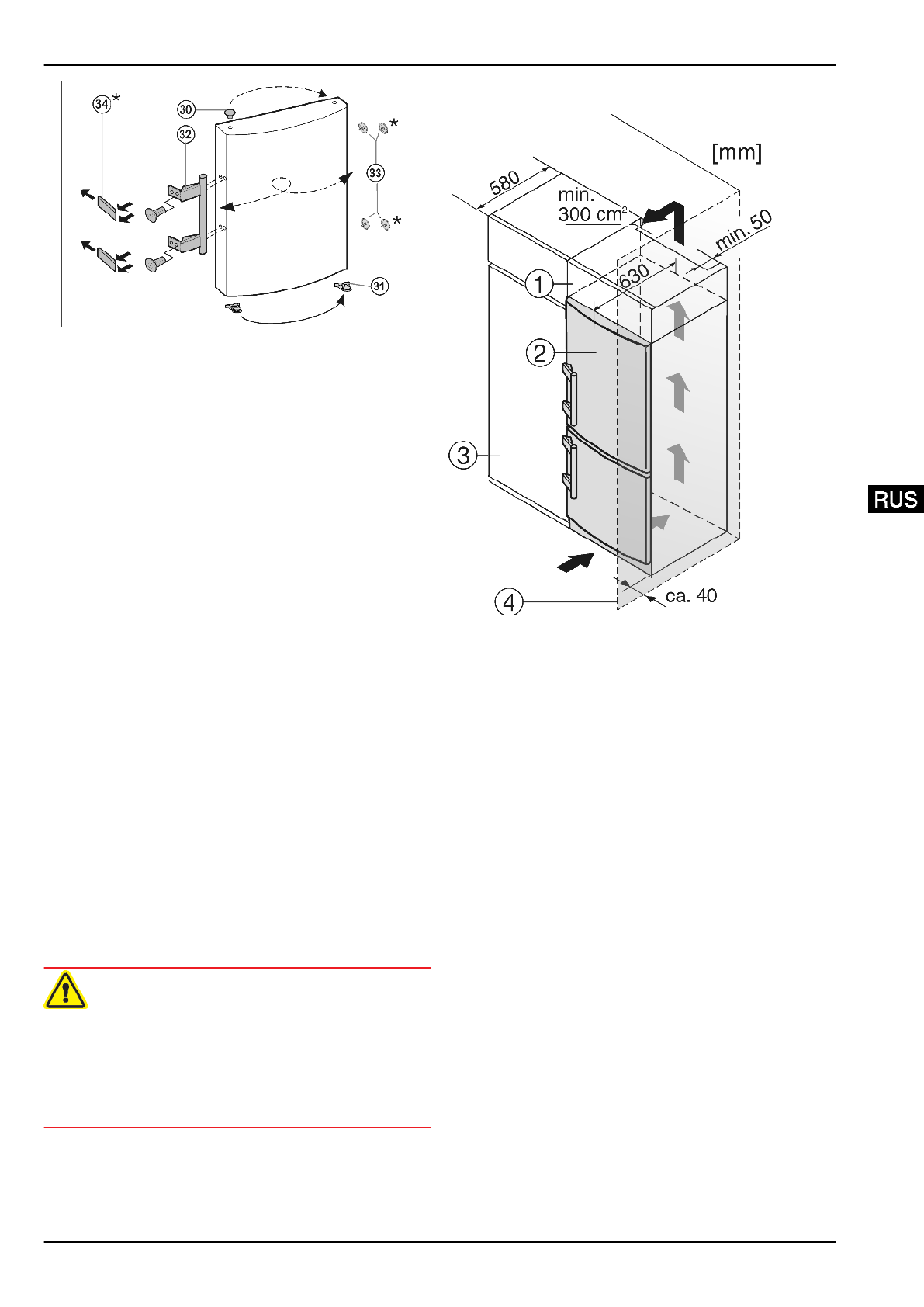

Fig. 8

u

Извлеките  пробку

  Fig.  8  (30)  из  опорной  втулки  дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  8  (32),  пробку  Fig.  8  (33)  и

прижимные пластины*

 Fig. 8 (34).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.6 Монтаж нижней двери

u

Установите  нижнюю  дверцу  сверху  на  нижний  опорный

винт

 Fig. 6 (22).

u

Закройте дверцу.

u

Снова  наденьте  пластмассовый  колпачок

  Fig.  5  (10)  на

средний опорный кронштейн

 Fig. 5 (13).

u

Вставьте  средний  опорный  винт

  Fig.  5  (11)  на  новой

стороне  шарнира  через  средний  опорный  кронштейн

Fig. 5 (13) в нижнюю дверцу.

4.3.7 Монтаж верхней двери

u

Установите  верхнюю  дверцу  на  средний  опорный  винт

Fig. 5 (11).

u

Установите  верхний  опорный  кронштейн

  Fig.  4  (3)  на

новой стороне шарнира и защелкните в дверце.

u

Привинтите  верхний  опорный  кронштейн  (с  моментом

4  Нм)(2  шт.  Torx®  25)

  Fig.  4  (4).  При  необходимости

проделайте  отверстия  или  используйте  аккумуля-

торную отвертку.

u

Наденьте  и  защёлкните  крышку

  Fig.  4  (1)  и  крышку

Fig. 4 (2) на противоположной стороне снаружи.

4.3.8 Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  6  (25)  и  среднем  опорном  кронштейне  Fig.  5  (13)

параллельно  корпусу  устройства.  Для  этого  выкрутите

средний  винт  на  нижнем  опорном  кронштейне

Fig. 6 (25).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4 Установка в кухонную стенку

Fig. 9

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

Устройство  может  быть  окружено  предметами  кухонной

обстановки.  Чтобы  уравнять  устройство

  Fig.  9  (2)  по

высоте с кухонной стенкой, можно установить над устрой-

ством  соответствующий  дополнительный  шкафчик

Fig. 9 (1).
При  комбинировании  с  обычными  кухонными  шкафами

(глубина  макс.  580  мм)  устройство  можно  установить

непосредственно  рядом  с  кухонным  шкафом

  Fig.  9  (3).

Дверь  устройства  выступает  по  сторонам  на  34  мм  и  по

центру  устройства  на  50  мм  относительно  передней

стенки  кухонного  шкафа.  Поэтому  ее  можно  свободно

открывать и закрывать.
Важно для вентиляции:

-

На  задней  стенке  шкафчика  должен  быть  вентиля-

ционный  канал  глубиной  не  менее  50  мм  по  всей

ширине этого шкафчика.

-

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при

работе.

Если  устройство  установлено  на  шарнирах  у  стены

Fig.  9  (4),  то  расстояние  между  устройством  и  стеной

должно  быть  не  менее  40  мм.  Настолько  выступает  ручка

при открытой дверце.
