4.3 Перевешивание двери
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q
Torx® 15
q
Torx® 25
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
При необходимости привлеките второго человека для
монтажной работы
4.3.1 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

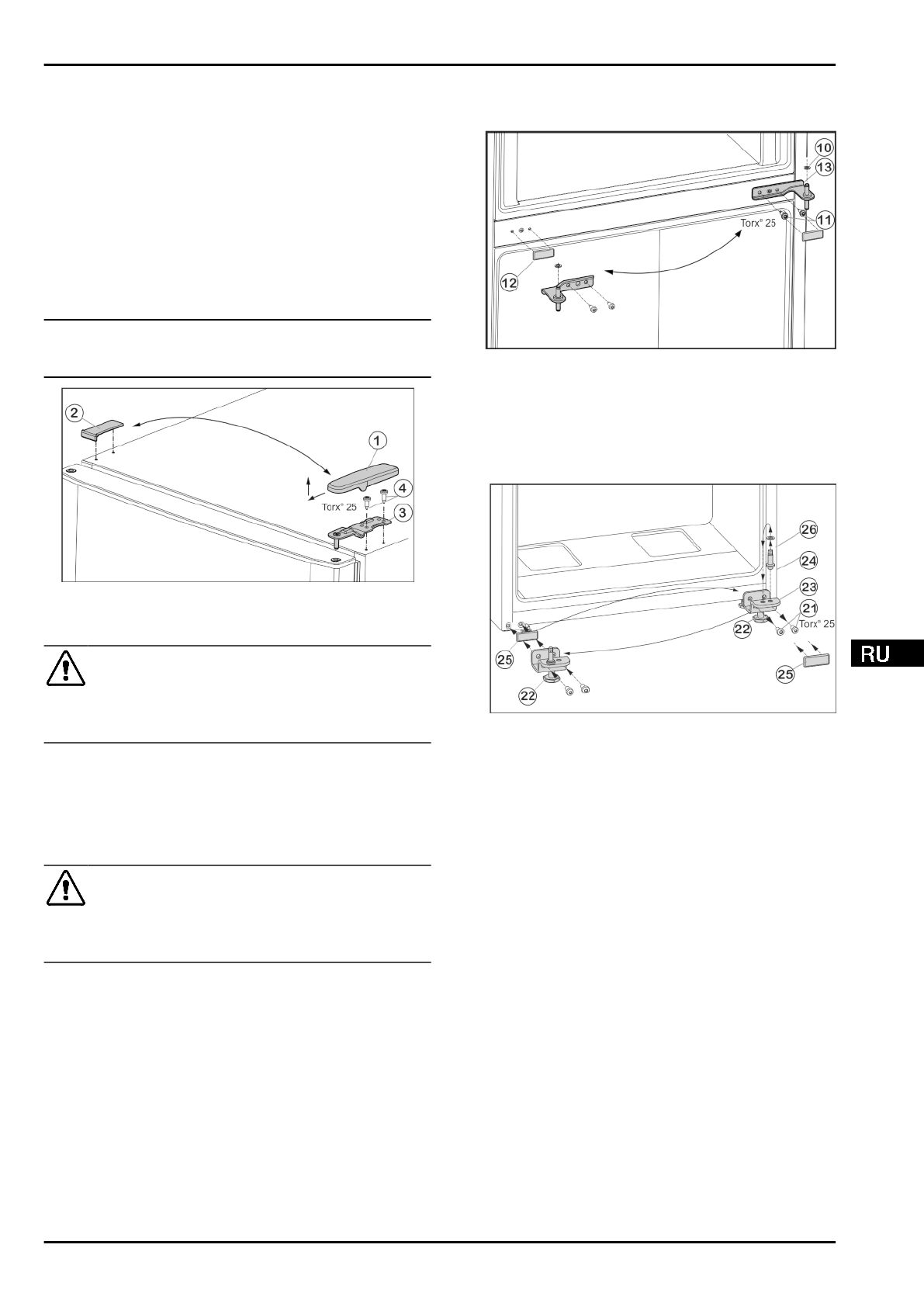

Fig. 5
u
Потяните крышку
Fig. 5 (1) вперед и вверх.
u
Снимите крышку
Fig. 5 (2).
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 5 (3) (2 шт.
Torx® 25)
Fig. 5 (4) и вытяните вверх.
u
Верхнюю дверь приподнимите и отставьте в сторону.
4.3.2 Снятие нижней двери
u
Откройте нижнюю дверь.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите крепежные винты
Fig. 6 (11) (2 шт. Torx® 25)
и извлеките средний опорный кронштейн из нижней
дверцы.
u
Снимите пластиковую шайбу
Fig. 6 (10).
u
Дверь приподнимите и отставьте в сторону.
4.3.3 Перестановка средних опорных
деталей
Fig. 6
u
Осторожно снимите крышку
Fig. 6 (12).
u
Установите крышку
Fig. 6 (12) на противоположной
стороне.
4.3.4 Перестановка нижних опорных
деталей
Fig. 7
u
Открутите крепежные винты
Fig. 7 (21).
u
Снимите нижний опорный кронштейн
Fig. 7 (23) вместе
с опорным пальцем
Fig. 7 (24), шайбой Fig. 7 (26) и регу-
лируемой опорой
Fig. 7 (22).
u
Открутите опорный палец
Fig. 7 (24) вместе с шайбой
Fig. 7 (26) и, переставив в отверстие на противопо-
ложной стороне опорного кронштейна, снова прикру-
тите.
u
Аккуратно снимите защитную пластину
Fig. 7 (25) и
переставьте ее на противоположную сторону.
u
Прикрутите нижний опорный кронштейн
Fig. 7 (23)
вместе с опорным пальцем
Fig. 7 (24), шайбой Fig. 7 (26)
и регулируемой опорой
Fig. 7 (22) с другой стороны
шарнира (с моментом 4 Нм), при необходимости
используйте аккумуляторный шуруповерт.
4.3.5 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на опорный палец
Fig. 7 (24).
u
Закройте дверцу.
u
Вставьте средний опорный кронштейн
Fig. 6 (13) с пово-
ротом на 180° в нижнюю дверцу и прикрутите с
помощью крепежных винтов
Fig. 6 (11)(2 шт. Torx® 25)
на новую сторону шарнира (с моментом 4 Нм).
u
Снова установите пластиковую шайбу
Fig. 6 (10).
4.3.6 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный крон-
штейн
Fig. 6 (13).
Ввод в работу
