Liebherr CTsl 3306 Comfort - Инструкция по эксплуатации - Страница 8

u

Извлеките  опорный  винт

  Fig.  7  (22)  в  комплекте  с

шайбой

  Fig.  7  (23)  и  регулируемой  опорой  Fig.  7  (24),

вытягивая его вверх.

u

Снимите пробку

 Fig. 7 (21).

u

Открутите

 Fig. 7 (26) опорный кронштейн Fig. 7 (25).

u

Открутите

 Fig. 7 (29) опорную деталь Fig. 7 (28) и, пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Осторожно снимите и переставьте на противоположную

сторону крышку со стороны ручки

 Fig. 7 (27).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  7  (25)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Переставьте пробку

 Fig. 7 (21) в свободное отверстие.

u

Вновь установите опорный винт

 Fig. 7 (22) в комплекте с

шайбой  и  регулируемой  опорой.  При  этом  фиксатор

должен быть направлен назад.

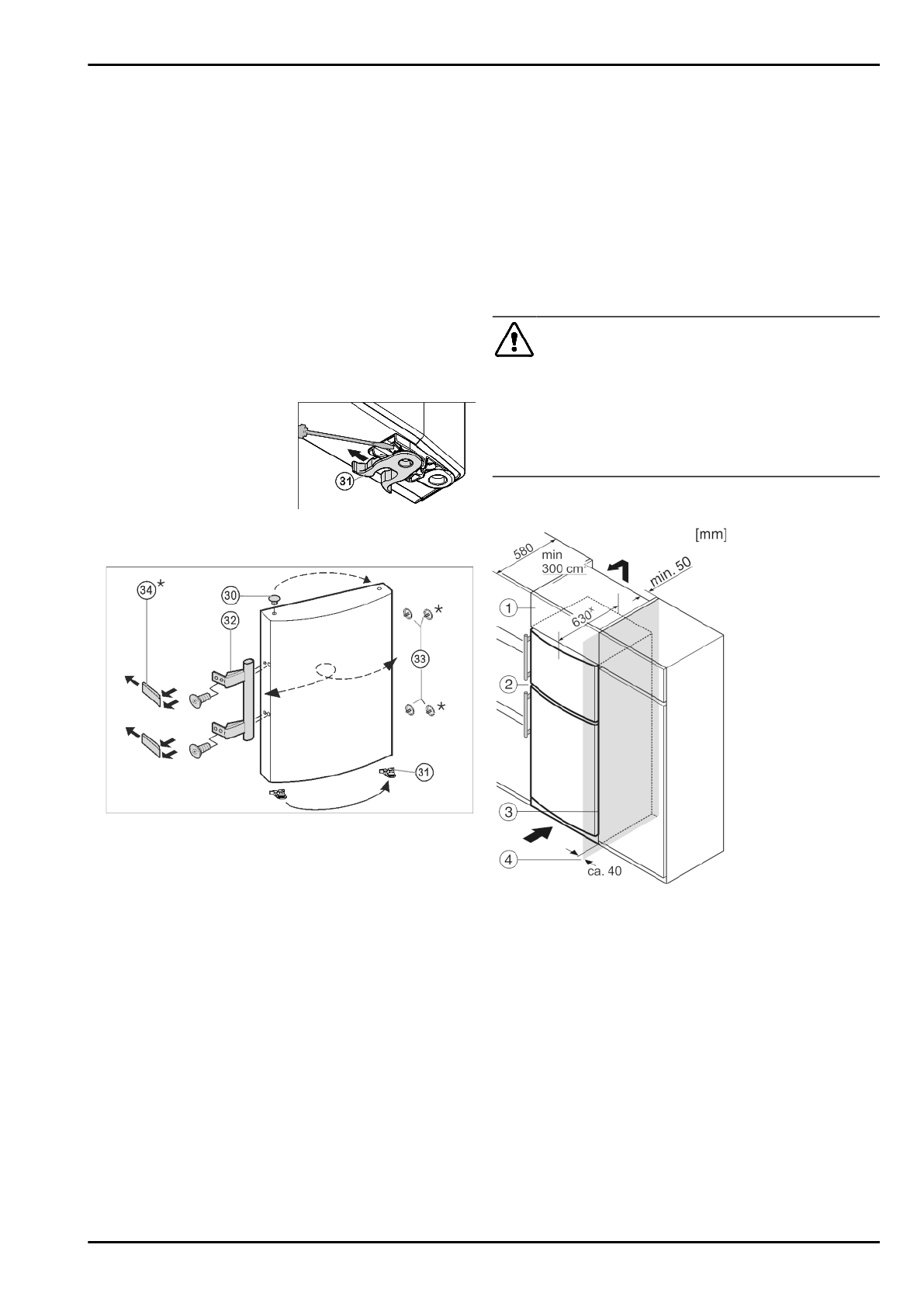

4.3.5  Перестановка ручек

Соответственно на верхней и нижней дверце:

u

переставить

пружинный

зажим

Fig.  8  (31):  Нажать  вниз

язычок  защелки,  снять

с

него

пружинный

зажим.

u

Вдвинуть

пружинный

зажим

на

новой

стороне  шарнира  до

защелкивания.

Fig. 8

Fig. 9

u

Извлеките  пробку

  Fig.  9  (30)  из  опорной  втулки  дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  9  (32),  пробку  Fig.  9  (33)  и

прижимные пластины*

 Fig. 9 (34).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.6  Монтаж нижней двери

u

Установите  нижнюю  дверцу  сверху  на  нижний  опорный

винт

 Fig. 7 (22).

u

Закройте дверцу.

u

Снова  наденьте  пластмассовый  колпачок

  Fig.  6  (10)  на

средний опорный кронштейн

 Fig. 6 (13).

u

Вставьте  средний  опорный  винт

  Fig.  6  (11)  на  новой

стороне  шарнира  через  средний  опорный  кронштейн

Fig. 6 (13) в нижнюю дверцу.

4.3.7  Монтаж верхней двери

u

Установите  верхнюю  дверцу  на  средний  опорный  винт

Fig. 6 (11).

u

Установите  верхний  опорный  кронштейн

  Fig.  5  (3)  на

новой стороне шарнира и защелкните в дверце.

u

Привинтите  верхний  опорный  кронштейн  (с  моментом

4  Нм)  (2  шт.  Torx®  25)

  Fig.  5  (4).  При  необходимости

проделайте отверстия или используйте аккумуляторную

отвертку.

u

Наденьте  и  защёлкните  крышку

  Fig.  5  (1)  и  крышку

Fig. 5 (2) на противоположной стороне снаружи.

4.3.8  Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  7  (25)  и  среднем  опорном  кронштейне  Fig.  6  (13)

параллельно  корпусу  устройства.  Для  этого  выкрутите

средний  винт  на  нижнем  опорном  кронштейне

Fig. 7 (25).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4  Установка в кухонную стенку

Fig. 10

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  величина  увеличивается  на  35  мм

(см. 4.2) .
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы  уравнять  устройство

  Fig.  10  (2)  по  высоте  с

кухонной  стенкой,  можно  установить  над  устройством

дополнительный шкафчик

 Fig. 10 (1).

При  комбинировании  с  кухонными  шкафами  (глубина

макс.  580  мм)  устройство  можно  установить  непосред-

ственно  рядом  с  кухонным  шкафом

  Fig.  10  (3).  Устройство

выступает  сбоку  на  34  мм

x

и  по  центру  на  50  мм

x

относи-

тельно передней стенки кухонного шкафа.

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
