Привинтите  верхний  опорный  кронштейн  (с  моментом

4  Нм)(2  шт.  Torx®  25)

  Fig.  4  (4).  При  необходимости

проделайте отверстия или используйте аккумуляторную

отвертку.

u

Наденьте  и  защёлкните  крышку

  Fig.  4  (1)  и  крышку

Fig. 4 (2) на противоположной стороне снаружи.

4.3.8  Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  6  (25)  и  среднем  опорном  кронштейне  Fig.  5  (13)

параллельно  корпусу  устройства.  Для  этого  выкрутите

средний  винт  на  нижнем  опорном  кронштейне

Fig. 6 (25).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4  Установка в кухонную стенку

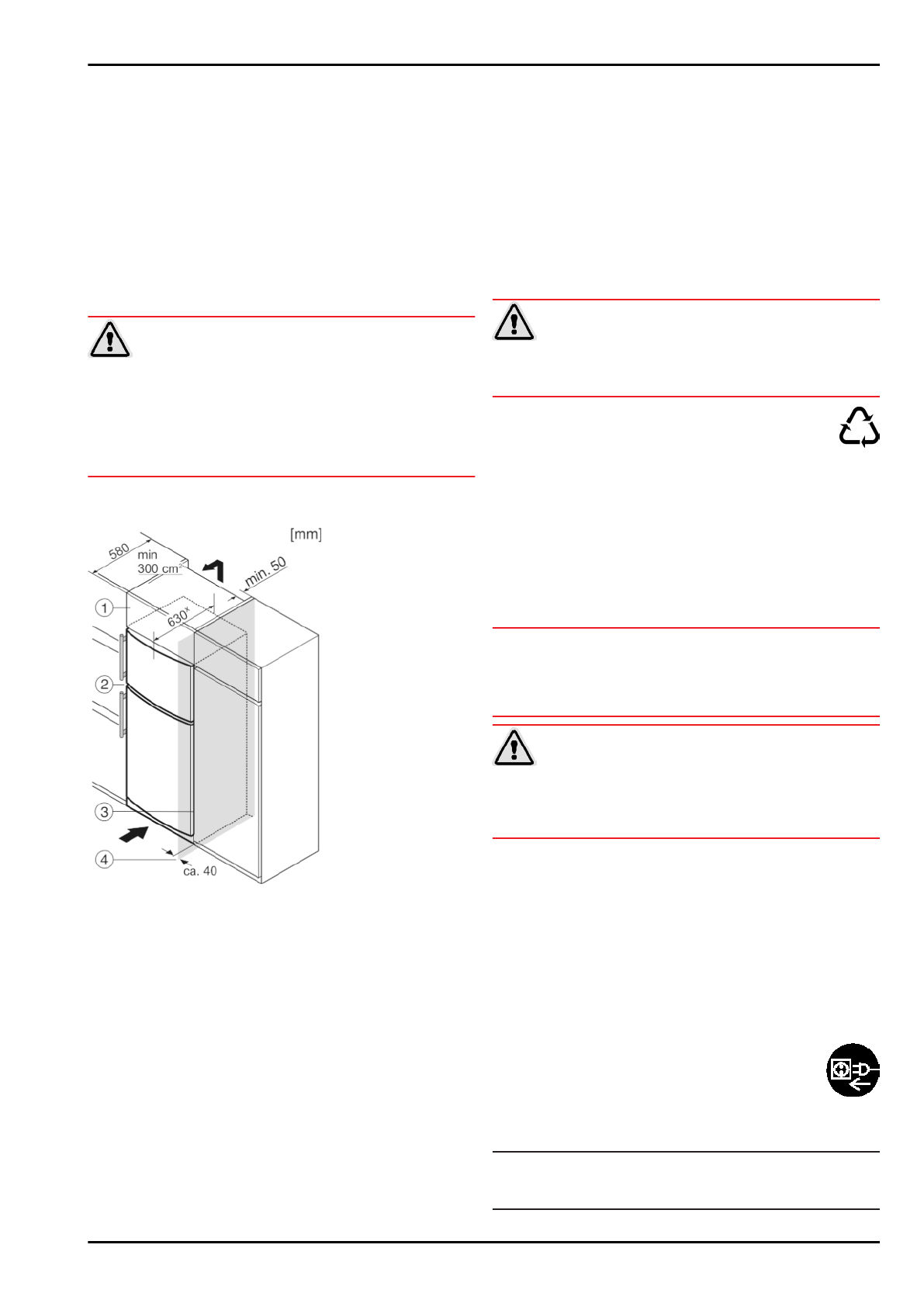

Fig. 9

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  величина  увеличивается  на  35  мм

(см. 4.2) .
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы уравнять устройство

 Fig. 9 (2) по высоте с кухонной

стенкой,  можно  установить  над  устройством  дополни-

тельный шкафчик

 Fig. 9 (1).

При  комбинировании  с  кухонными  шкафами  (глубина

макс.  580  мм)  устройство  можно  установить  непосред-

ственно  рядом  с  кухонным  шкафом

  Fig.  9  (3).  Устройство

выступает  сбоку  на  34  мм

x

и  по  центру  на  50  мм

x

относи-

тельно передней стенки кухонного шкафа.
Требования к вентиляции:

-

На  задней  стенке  шкафчика  должен  быть  вентиля-

ционный  канал  глубиной  не  менее  50  мм  по  всей

ширине этого шкафчика.

-

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при

работе.

Если  устройство  установлено  на  шарнирах  у  стены

Fig.  9  (4),  то  расстояние  между  устройством  и  стеной

должно  быть  не  менее  40  мм.  Настолько  выступает  ручка

при открытой дверце.

4.5  Упаковку утилизируйте надле-

жащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

u

Не  разрешайте  детям  играть  с  упаковочным  мате-

риалом.

Упаковка  изготовлена  из  материалов,  пригодных

для вторичного использования:

-

Гофрированный картон / картон

-

Детали из вспененного полистирола

-

Пленки и мешки из полиэтилена

-

Обвязочные ленты из полипропилена

-

сбитая  гвоздями  деревянная  рама  со  вставкой

из полиэтилена*

u

Упаковочный  материал  отнесите  в  официальное  место

сбора вторсырья.

4.6  Подключение устройства

ВНИМАНИЕ

Неправильное подключение!

Повреждение электроники.

u

Не использовать автономный преобразователь.

u

Не использовать энергосберегающие разъемы.

ПРЕДУПРЕЖДЕНИЕ

Неправильное подключение!

Пожар.

u

Не использовать удлинители кабеля.

u

Не использовать электрические разветвители.

Вид  тока  (переменный  ток)  и  напряжение  на  месте  уста-

новки  должны  соответствовать  данным,  приведенным  на

заводской табличке (см. Основные отличительные особен-

ности устройства).
Розетка  должна  быть  надлежащим  образом  заземлена  и

снабжена  электрическим  предохранителем.  Ток  срабаты-

вания  предохранителя  должен  находиться  в  диапазоне  от

10 A до 16 A.
К  розетке  должен  быть  обеспечен  легкий  доступ,  чтобы  в

случае аварии устройство можно было легко отключить от

сети.  Она  должна  находиться  за  областью  обратной

стороны устройства.

u

Проверьте электрическое подключение.

u

Вставьте вилку сетевого кабеля.

4.7  Включение устройства

Указание

u

Если холодильное отделение включено, то морозильное

отделение также включается автоматически.

Ввод в работу

8
