ВНИМАНИЕ

Опасност от нараняване при падане на вратата!

u

Задържайте добре вратата.

u

Внимателно поставяйте вратата.

u

Развийте  горната  лагерна  стойка

  Fig.  5  (3)  с  (2  х  Torx®

25)

 Fig. 5 (4) и издърпайте нагоре.

u

Вдигнете горната врата и я сложете настрани.

4.3.2  Сваляне на долната врата

u

Отворете долната врата.

ВНИМАНИЕ

Опасност от нараняване при падане на вратата!

u

Задържайте добре вратата.

u

Внимателно поставяйте вратата.

u

Развийте  закрепващите  винтове

  (11)  (2  х  Torx®  25)  и

извадете средната лагерна опора от долната врата.

u

Свалете пластмасовия диск

 (10).

u

Вдигнете вратата и я сложете настрани.

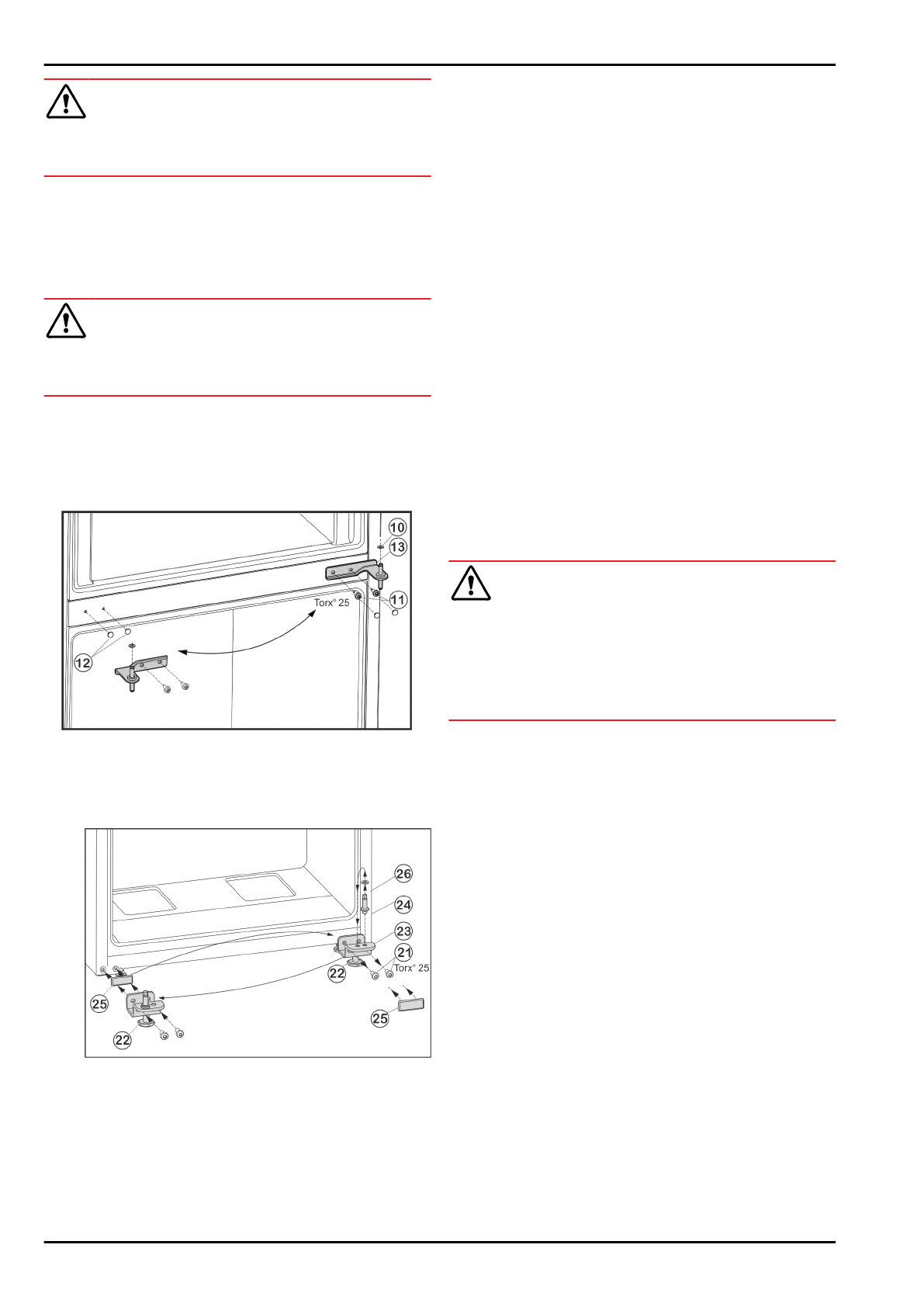

4.3.3  Смяна на средните лагерни детайли

Fig. 6

u

Внимателно издърпайте капаците

 Fig. 6 (12) и отново ги

поставете на срещуположната страна.

4.3.4  Размяна на долните лагерни детайли

Fig. 7

u

Развийте закрепващите винтове

 Fig. 7 (21).

u

Свалете  долната  лагерна  опора

  Fig.  7  (23)  заедно  с

лагерния  болт

  Fig.  7  (24),  шайбата  Fig.  7  (26)  и  крака

Fig. 7 (22).

u

Развийте  лагерния  болт

Fig.  7  (24)  заедно  с  шайбата

Fig.  7  (26),  поставете  го  в  срещуположния  отвор  за

лагерната опора и го завийте отново.

u

Внимателно  свалете  покриващата  плоча

  Fig.  7  (25)  и  я

преместете на срещуположната страна.

u

Отново  завийте  долната  лагерна  опора

  Fig.  7  (23)

заедно  с  лагерния  болт

  Fig.  7 (24),  шайбата  Fig.  7 (26)  и

крака

 Fig. 7 (22) върху новата страна на пантите, евент.

с помощта на акумулаторна отвертка (с 4 Nm).

4.3.5  Монтаж на долната врата

u

Поставете  долната  врата  отгоре  върху  лагерния  болт

Fig. 7 (24).

u

Затворете вратата.

u

Поставете  средната  лагерна  опора

  (13),  завъртяна  на

180°  в  долната  врата  и  я  завийте  съсзакрепващите

винтове

  (11)(2  х  Torx®  25)  върху  новата  шарнирна

страна (с 4 Nm).

u

Поставете отново пластмасовия диск

 (10).

4.3.6  Монтаж на горната врата

u

Поставете  горната  врата  върху  лагерната  опора  в

средата

 (13).

u

Поставете горната лагерна опора

 Fig. 5 (3) върху новата

страна на шарнира във вратата.

u

Затегнете  горната  лагерна  опора  здраво  (с  4  Nm)  (2

x  Torx®  25)

  Fig.  5  (4).  Евентуално  използвайте  акумула-

торна отвертка.

u

Поставете  капака

  Fig.  5  (1)  от  срещуположната  страна

отвън и го фиксирайте.

u

Поставете  капака

  Fig.  5  (2)  също  от  срещуположната

страна отгоре и го фиксирайте.

u

Развийте  крака

  Fig.  7  (22)  налагерната  опора  долу

Fig. 7 (23), докато опре върху пода.

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване поради падаща врата!

Ако  лагерните  детайли  не  са  завинтени  достатъчно

здраво,  вратата  може  да  падне.  Това  може  да  доведе  до

тежки наранявания. Освен това е възможно вратата да не

се затвори, така че уредът няма да охлажда правилно.

u

Завийте здраво лагерните стойки с 4 Nm.

u

Проверете и при нужда дозатегнете всички винтове.

Пускане в експлоатация

* в зависимост от модела и разпределението
