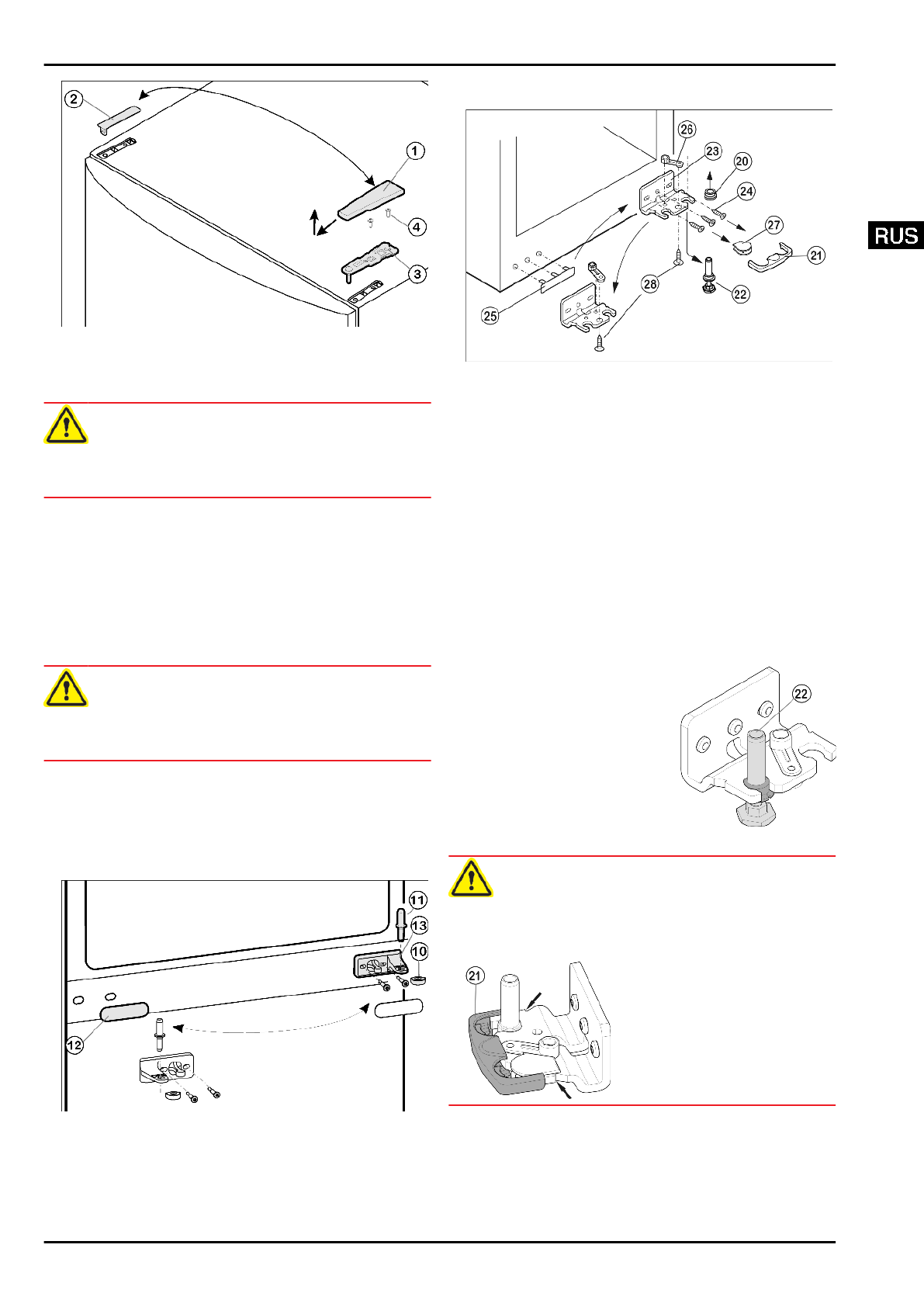

Fig. 4
u
Закройте верхнюю дверь.
u
Крышку
Fig. 4 (1) снимите движением вперед и вверх.
u
Снимите крышку
Fig. 4 (2).
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 4 (3)(2 шт.
Torx 25)
Fig. 4 (4) и вытяните вверх.
u
Верхнюю дверь приподнимите и отставьте в сторону.
4.1.2 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 5 (11).
u
Пластмассовый колпачок
Fig. 5 (10) снимите.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Снимите средний опорный кронштейн
Fig. 5 (13).
u
Дверь приподнимите и отставьте в сторону.
4.1.3 Перестановка средних опорных дета-
лей
Fig. 5
u
Осторожно снимите накладку
Fig. 5 (12).
u
Открутите средний опорный кронштейн
Fig. 5 (13) и при-
крутите его с поворотом на 180° на новую сторону шар-
нира.
u
Защелкните накладку
Fig. 5 (12), повернув на 180 °, на
стороне, где теперь будет ручка.
4.1.4 Перестановка нижних опорных деталей
Fig. 6
u
Предохранитель
Fig. 6 (21) снимите движением вперед.
u
Снимите крышку
Fig. 6 (27).*
u
Полностью вверните регулируемую опору
Fig. 6 (22).
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u
Вытяните опорный палец
Fig. 6 (22) вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 6 (20).
u
Открутите опорный кронштейн
Fig. 6 (23)(3 шт. Torx 25)
Fig. 6 (24).
u
Открутите опорную деталь
Fig. 6 (26)(1 Torx 25)
Fig. 6 (28) и, переставив в отверстие на противополож-
ной стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 6 (25)со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 6 (23) на но-
вой стороне шарнира, при необходимости с помощью ак-
кумуляторного шуруповерта.
u
Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец
Fig. 7 (22). Зазубрина дол-
жна быть расположена спе-
реди.
u
Установите
крышку
Fig. 6 (27) на противополож-
ной стороне.*
Fig. 7
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(21) нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова защелкните предохранитель
(21) на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 6 (20).
