ВНИМАНИЕ

Кабели могут перекрутиться и из-за этого получить повре-

ждения!

u

Используйте шаблон.

u

Отсоедините  входящий  в  объем  поставкишаблон

Fig.  10  (52)  от  опорного  кронштейна  и  заблокируйте  им

опорный кронштейн

 Fig. 10 (12) и втулку от поворота.

u

При помощи отвертки вытолкните опор-

ный кронштейн

 Fig. 9 (12) снизу и сними-

те с двери вместе с кабелем.

u

Извлеките  пробку

  Fig.  9  (53)  снизу  при

помощи  отвертки  и  вставьте  на  другой

стороне.

u

Проденьте  кабель опорного  кронштейна

  Fig.  9  (12)  на

противоположной  стороне  и  установите  опорный  крон-

штейн.

u

Снимите шаблон

 Fig. 9 (52) и закрепите на опорном крон-

штейне.

u

Вставьте разъем

 Fig. 9 (51).

u

Введите кабель в направляющую.

u

Зафиксируйте крышку

 Fig. 9 (50) на дверце.

4.1.9 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 6 (21), закройте дверцу и установите верхний опор-

ный  кронштейн

  Fig.  5  (12)  так,  чтобы  он  защелкнулся  в

верхней стороне устройства.

u

Прикрутите опорный кронштейн

 Fig. 5 (12). При необхо-

димости  просверлите  отверстия  или  используйте  акку-

муляторную отвертку.

u

Защёлкните крышку

 Fig. 5 (10) и крышку Fig. 5 (13).

u

Снова установите разъём

 Fig. 4 (5).

u

Введите кабель в направляющую.

u

Снова установите крышку

 Fig. 4 (3).

u

Установитекрышку

 Fig. 4 (2) снаружи со стороны шарни-

ра с поворотом на 180° и защелкните ее.

u

Установитекрышку

 Fig. 4 (1) снаружи со стороны шарни-

ра с поворотом на 180° и защелкните ее.

4.1.10 Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два  про-

дольных паза в нижнем опорном кронштейне

 Fig. 7 (33) и

среднем  опорном  кронштейне

  Fig.  6  (22)  параллельно

корпусу устройства, затем затяните винты.

u

Снова  защелкните  крышку

  Fig.  7  (31)  на  опорном  крон-

штейне снизу.

4.2 Установка в кухонную стенку

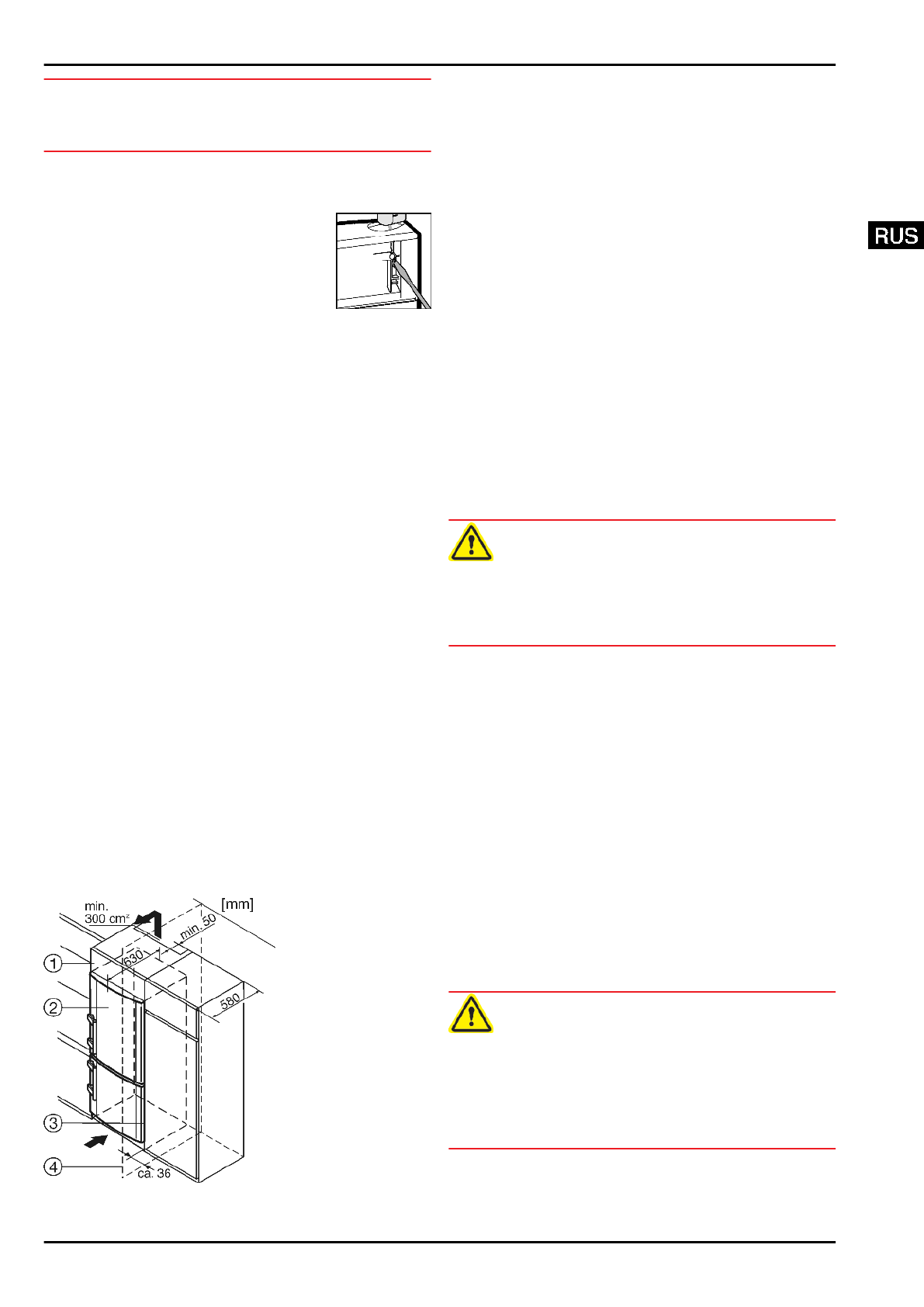

Fig. 11

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

Устройство может быть окружено предметами кухонной об-

становки. Чтобы уравнять устройство

 Fig. 11 (2) по высоте

с кухонной стенкой, можно установить над устройством со-

ответствующий дополнительный шкафчик

 Fig. 11 (1).

При комбинировании с обычными кухонными шкафами (глу-

биной  макс.  580  мм)  устройство  можно  установить  непос-

редственно  рядом  с  кухонным  шкафом

  Fig.  11  (3).  Дверца

устройства выступает по сторонам на 34 мм и по центру ус-

тройства на 50 мм относительно передней стенки кухонного

шкафа. Поэтому ее можно свободно открывать и закрывать.

Важно для вентиляции:

–

На задней стенке шкафчика должен быть вентиляцион-

ный канал глубиной не менее 50 мм по всей ширине этого

шкафчика.

–

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

–

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при  ра-

боте.

Если  устройство  установлено  на  шарнирах  у  стены

Fig. 11 (4), то расстояние между устройством и стеной дол-

жно быть не менее 36 мм. Настолько выступает ручка при

открытой дверце.

4.3 Транспортировка устройства

ОСТОРОЖНО

Опасность  травмы  и  повреждений  в  результате  ненадле-

жащей транспортировки!

u

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

4.4 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику.
Пол  на  месте  установки  должен  быть  горизонтальным  и

ровным.
Избегайте  устанавливать  устройство  в  зоне  прямых  сол-

нечных  лучей,  рядом  с  плитой,  системой  отопления  и  дру-

гими аналогичными приборами.
Устройство  всегда  следует  устанавливать  непосредствен-

но у стены.
Не устанавливайте устройство без помощника.
Помещение  для  установки  устройства  согласно  стандарту

EN 378 должно на каждые 8 г хладагента R 600a иметь объ-

ем  1  м

3

.  Если  помещение  для  установки  устройства  сли-

шком  мало,  то  в  случае  протечки  в  контуре  хладагента

может  образоваться  легковоспламеняющаяся  газо-воз-

душная смесь. Данные о количестве хладагента имеются на

заводской табличке внутри устройства.

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания из-за влажности!

Если  токоведущие  узлы  или  сетевой  кабель  становятся

влажными, то это может привести к короткому замыканию.

u

Устройство предназначено для использования в закры-

тых помещениях. Запрещается использовать устройство

на открытом воздухе или во влажных помещениях и в зо-

не разбрызгивания воды.

Ввод в работу

7
