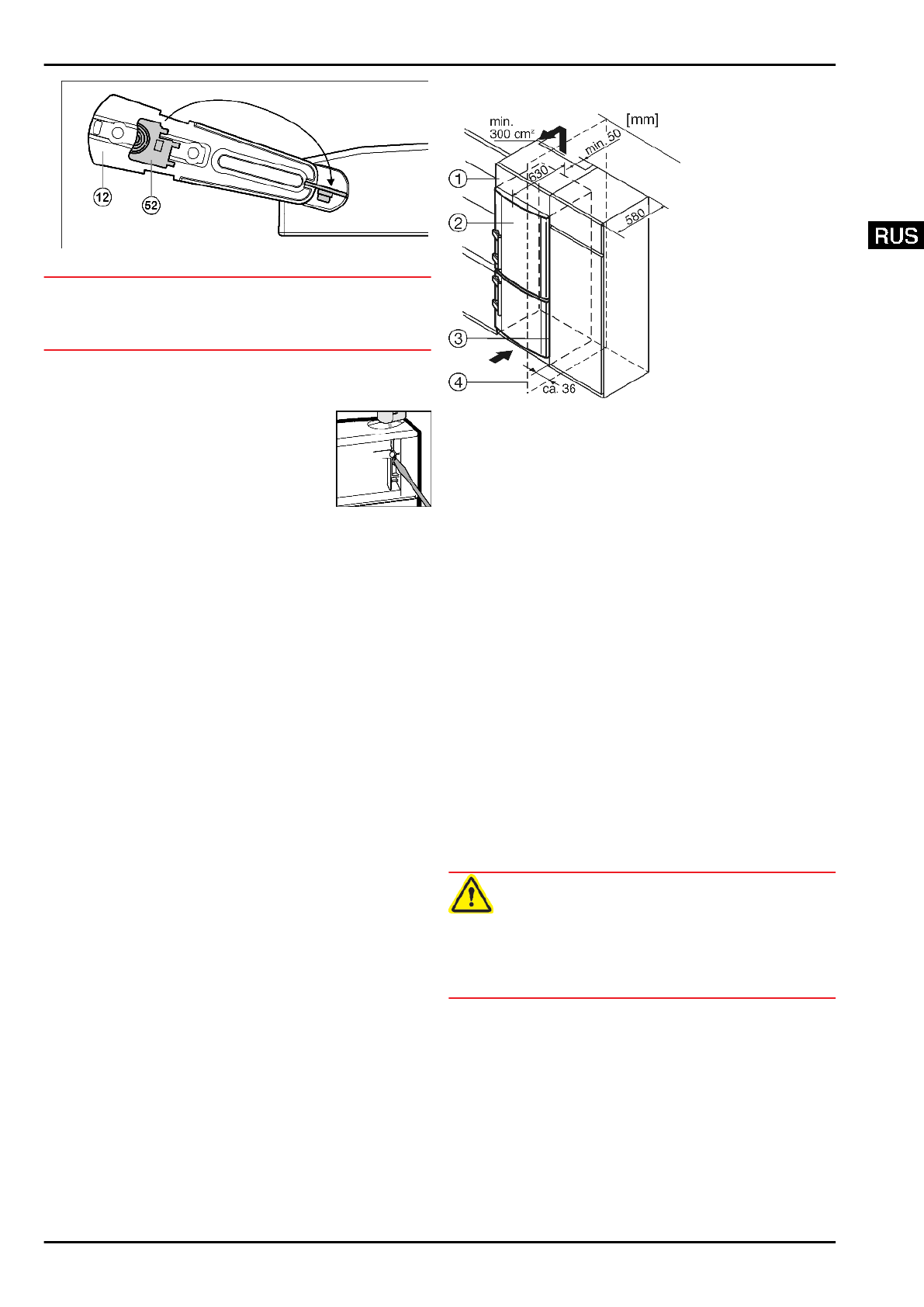

Fig. 11

ВНИМАНИЕ

Кабели могут перекрутиться и из-за этого получить повре-

ждения!

u

Используйте шаблон.

u

Отсоедините  входящий  в  объем  поставкишаблон

Fig.  11  (52)  от  опорного  кронштейна  и  заблокируйте  им

опорный кронштейн

 Fig. 11 (12) и втулку от поворота.

u

При помощи отвертки вытолкните опор-

ный  кронштейн

  Fig.  10  (12)  снизу  и  сни-

мите с двери вместе с кабелем.

u

Извлеките  пробку

  Fig.  10  (53)  снизу  при

помощи  отвертки  и  вставьте  на  другой

стороне.

u

Проденьте  кабель  опорного  кронштейна

  Fig.  10  (12)  на

противоположной  стороне  и  установите  опорный  крон-

штейн.

u

Снимите  шаблон

  Fig.  10  (52)  и  закрепите  на  опорном

кронштейне.

u

Вставьте разъем

 Fig. 10 (51).

u

Введите кабель в направляющую.

u

Зафиксируйте крышку

 Fig. 10 (50) на дверце.

4.1.9 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 6 (21), закройте дверцу и установите верхний опор-

ный  кронштейн

  Fig.  5  (12)  так,  чтобы  он  защелкнулся  в

верхней стороне устройства.

u

Прикрутите опорный кронштейн

 Fig. 5 (12). При необхо-

димости  просверлите  отверстия  или  используйте  акку-

муляторную отвертку.

u

Защёлкните крышку

 Fig. 5 (10) и крышку Fig. 5 (13).

u

Снова установите разъём

 Fig. 4 (5).

u

Введите кабель в направляющую.

u

Снова установите крышку

 Fig. 4 (3).

u

Установите крышку

 Fig. 4 (2) снаружи со стороны шарни-

ра с поворотом на 180° и защелкните ее.

u

Установите крышку

 Fig. 4 (1) снаружи со стороны шарни-

ра с поворотом на 180° и защелкните ее.

4.1.10 Выравнивание дверей

u

Переставьте  средний  винт  на  нижнем  опорном  крон-

штейне

 Fig. 7 (33) в свободный продольный паз.

u

При  необходимости  выровняйте  дверцу  через  два  про-

дольных паза в нижнем опорном кронштейне

 Fig. 7 (33) и

среднем  опорном  кронштейне

  Fig.  6  (22)  параллельно

корпусу устройства.

u

Затяните винты.

4.2 Установка в кухонную стенку

Fig. 12

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

Устройство может быть окружено предметами кухонной об-

становки. Чтобы уравнять устройство

 Fig. 12 (2) по высоте

с кухонной стенкой, можно установить над устройством со-

ответствующий дополнительный шкафчик

 Fig. 12 (1).

При комбинировании с обычными кухонными шкафами (глу-

бина макс. 580 мм) устройство можно установить непосред-

ственно  рядом  с  кухонным  шкафом

  Fig.  12  (3).  Дверца  ус-

тройства  выступает  по  сторонам  на  34  мм  и  по  центру  ус-

тройства на 50 мм относительно передней стенки кухонного

шкафа. Поэтому ее можно свободно открывать и закрывать.

Важно для вентиляции:

-

На задней стенке шкафчика должен быть вентиляцион-

ный канал глубиной не менее 50 мм по всей ширине этого

шкафчика.

-

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при  ра-

боте.

Если  устройство  установлено  на  шарнирах  у  стены

Fig. 12 (4), то расстояние между устройством и стеной дол-

жно быть не менее 36 мм. Настолько выступает ручка при

открытой дверце.

4.3 Транспортировка устройства

ОСТОРОЖНО

Опасность  травмы  и  повреждений  в  результате  ненадле-

жащей транспортировки!

u

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

4.4 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику.
Пол  на  месте  установки  должен  быть  горизонтальным  и

ровным.
Избегайте  устанавливать  устройство  в  зоне  прямых  сол-

нечных  лучей,  рядом  с  плитой,  системой  отопления  и  дру-

гими аналогичными приборами.
Устройство  всегда  следует  устанавливать  непосредствен-

но у стены.
Не устанавливайте устройство без помощника.
