4.1.4 Перестановка нижних опорных деталей

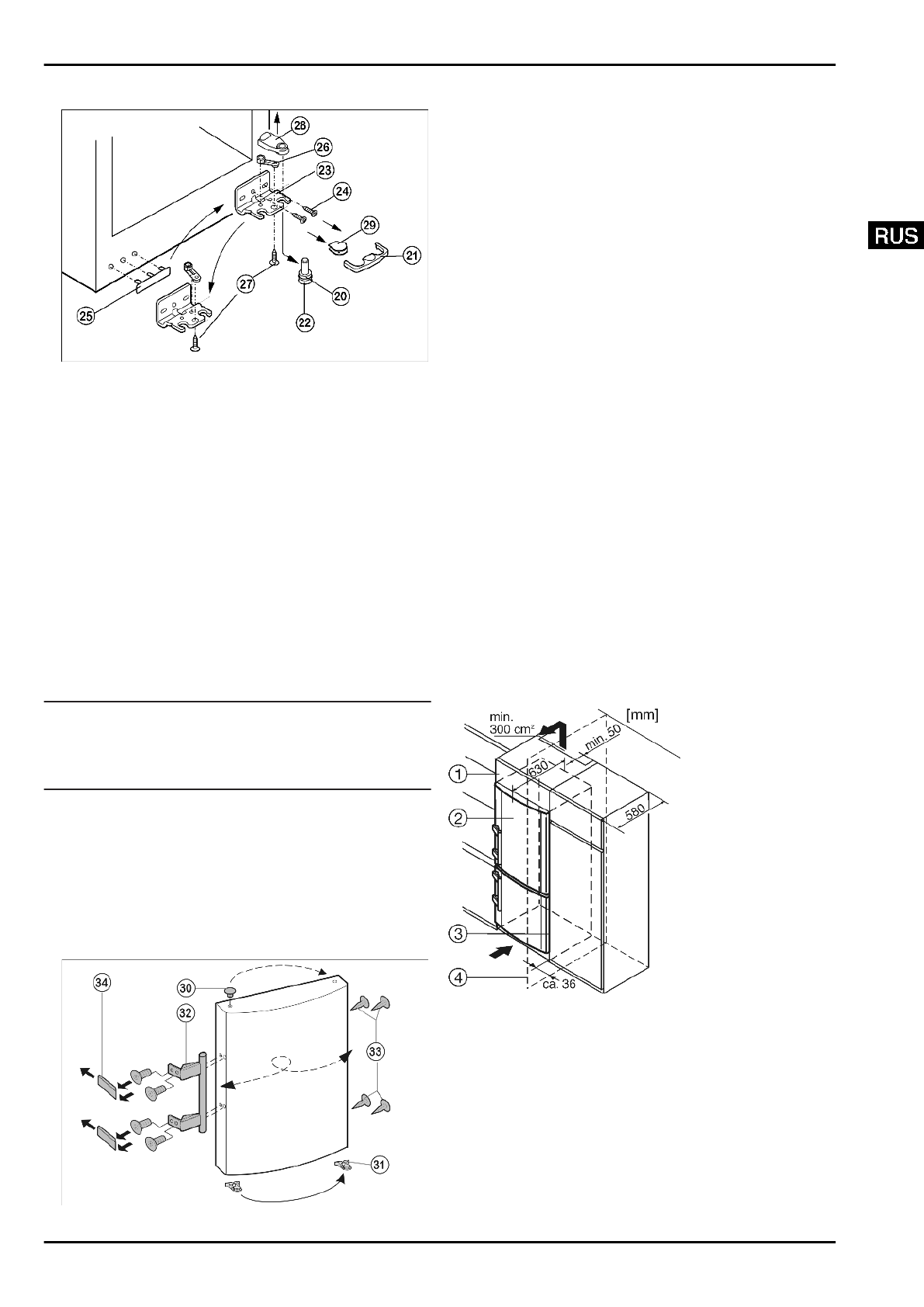

Fig. 6

u

Нижнюю крышку

 Fig. 6 (21) снимите движением вперед.

u

Нижнюю крышку

 Fig. 6 (29) снимите.*

u

Снимите крышку

 Fig. 6 (28) вверх.*

u

Полностью ввернитерегулируемую опору

 Fig. 6 (22).

u

При необходимости с помощью второго человека устрой-

ство  слегка  наклоните  назад,  чтобы  удалить  опорный

палец.

u

Вытяните  опорный  палец

  Fig.  6  (22)  вниз  и  вперёд.  При

этом следите за гнездом шарнира

 Fig. 6 (20).

u

Открутите  опорный  кронштейн

 Fig. 6  (23)(2 шт. Torx 25)

Fig. 6 (24).

u

Открутите  опорную  деталь

  Fig.  6  (26)(1  Torx  25)

Fig. 6 (27) и, переставив в отверстие на противоположной

стороне опорного кронштейна, снова прикрутите.

u

Осторожно  приподнимите  и  переставьте  крышку

Fig. 6 (25) со стороны ручки.

u

Снова прикрутите опорный кронштейн

 Fig. 6 (23) на но-

вой  стороне  шарнира,  при  необходимости  с  помощью

аккумуляторного  шуруповерта  через  внешний  продоль-

ный паз и круглое отверстие.

Указание

u

Если необходимо, например, чтобы скомпенсировать не-

ровности  пола,  вместо  круглого  отверстия  для  прикру-

чивания можно использовать также второй продольный

паз.

u

Снова слегка наклоните устройство назад и переставьте

опорный палец

 Fig. 6 (22).

4.1.5 Перестановка ручек

u

Выведите из фиксатора верхней дверцы пружинный за-

жим

 Fig. 7 (31) и переставьте его на новую сторону шар-

нира.

u

Извлеките пробки

 Fig. 7 (30) из опорных втулок дверцы и

переставьте.

Fig. 7

u

Снимите  и  переставьте  на  противоположную  сторону

дверную ручку

 Fig. 7 (32), пробку Fig. 7 (33) и прижимные

пластины

 Fig. 7 (34).

u

При установке прижимных пластин на противоположной

стороне следите за правильной фиксацией.

4.1.6 Монтаж нижней двери

u

Установите  нижнюю  дверцу  сверху  на нижний  опорный

палец

 Fig. 6 (22).

u

Закройте дверь.

u

Снова наденьте пластмассовый колпачок

 Fig. 5 (10) с по-

воротом  на  180°  на средний  опорный  кронштейн

Fig. 5 (13).

u

Вставьте средний опорный палец

 Fig. 5 (11) на новой сто-

роне  шарнира  через средний  опорный  кронштейн

Fig. 5 (13) в нижнюю дверцу.

4.1.7 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 5 (11).

u

Установите верхний опорный кронштейн

 Fig. 4 (3) на но-

вой стороне шарнира и защелкните в дверце.

u

Прикрутите верхнюю опорную подставку (2 шт. Torx 25)

Fig. 4 (4). При необходимости просверлите отверстия или

используйте аккумуляторную отвертку.

u

Защёлкните крышку

 Fig. 4 (1) и крышку Fig. 4 (2) на про-

тивоположной стороне.

4.1.8 Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два  про-

дольных паза в нижнем опорном кронштейне

 Fig. 6 (23) и

среднем  опорном  кронштейне

  Fig.  5  (13)  параллельно

корпусу устройства, затем затяните винты.

u

Снова  защелкните  крышку

  Fig.  6  (21)  на  опорной  под-

ставке снизу.

4.2 Установка в кухонную стенку

Fig. 8

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

Устройство может быть окружено предметами кухонной об-

становки. Чтобы уравнять устройство

 Fig. 8 (2) по высоте с

кухонной  стенкой,  можно  установить  над  устройством  со-

ответствующий дополнительный шкафчик

 Fig. 8 (1).

При комбинировании с обычными кухонными шкафами (глу-

биной  макс.  580  мм)  устройство  можно  установить  непос-

редственно  рядом  с  кухонным  шкафом

  Fig.  8  (3).  Дверца

устройства выступает по сторонам на 34 мм и по центру ус-

тройства на 50 мм относительно передней стенки кухонного

шкафа. Поэтому ее можно свободно открывать и закрывать.

Важно для вентиляции:
