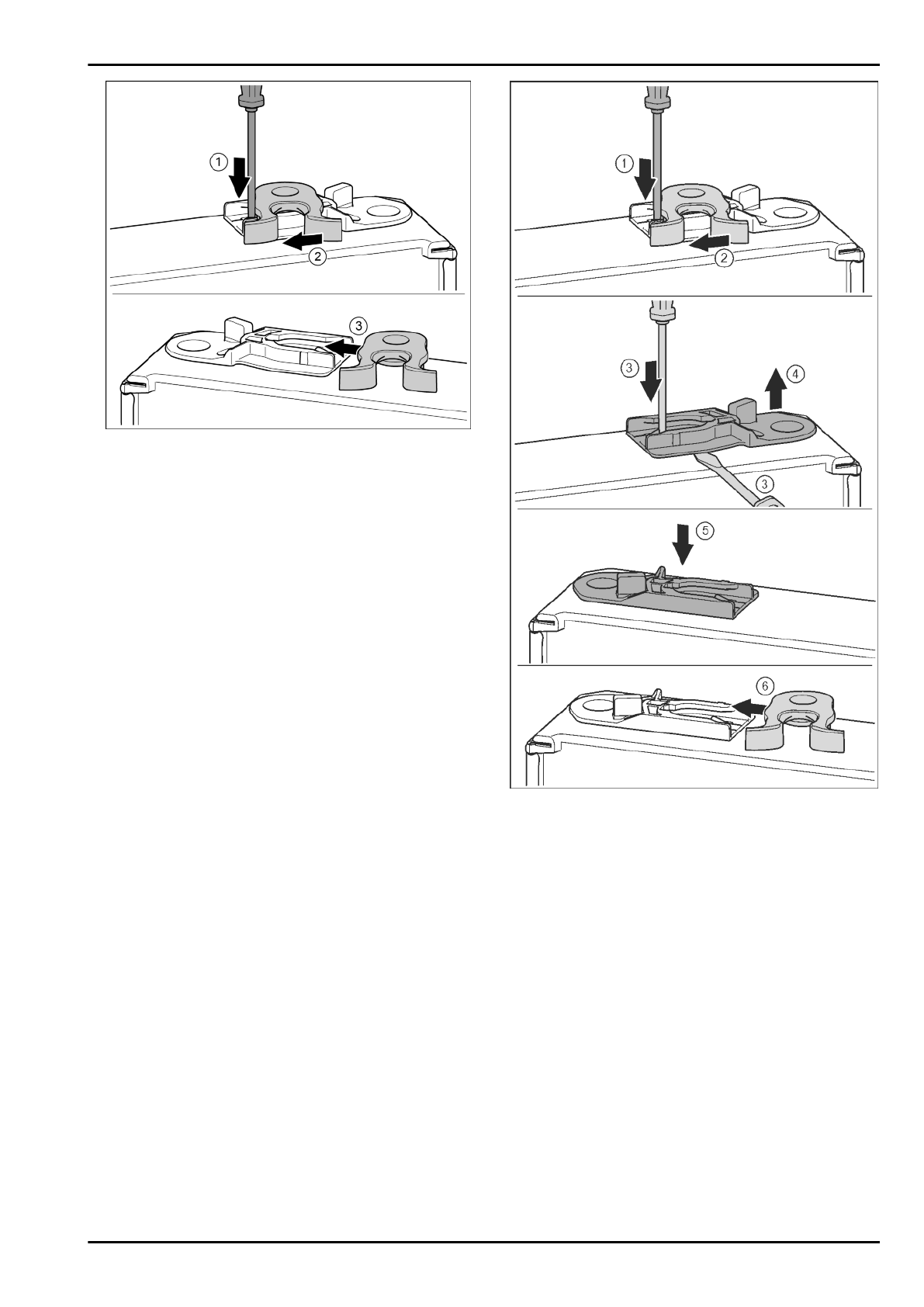

Fig. 18

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Нажать накладку шлицевой отверткой вниз.

 Fig. 18 (1)

u

Запорный крючок вывести из направляющей.

 Fig. 18 (2)

u

Запорный  крючок  вставить  в  направляющую  с  другой

стороны.

 Fig. 18 (3)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

Верхняя дверь

Fig. 19

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Нажать накладку шлицевой отверткой вниз.

 Fig. 19 (1)

u

Запорный крючок вывести из направляющей.

 Fig. 19 (2)

u

Извлечь  направляющее  гнездо:  нажать  накладку

шлицевой  отверткой  и  одновременно  переместить  ее

шлицевой  отверткой  под  направляющее  гнездо.

Fig. 19 (3, 4)

u

Прилагаемое  при  поставке  направляющее  гнездо  вста-

вить на другой стороне корпуса.

 Fig. 19 (5)

u

Запорный крючок вставить в направляющую.

 Fig. 19 (6)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

Ввод в работу

12

* Наличие в зависимости от модели и комплектации
