Убедитесь, что подготовлен следующий инструмент:

q

Torx® 25 (T25);

q

Torx® 15 (T15);

q

шлицевая отвертка;

q

Рожковый ключ SW10

q

водяной уровень

q

Прилагаемый гаечный ключ с насадкой к Т25

q

При необходимости аккумуляторный шуруповерт

q

При необходимости, стремянка

q

При  необходимости  для  выполнения  монтажных  работ

привлечь второго человека.

4.3.1  Снятие верхней двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.

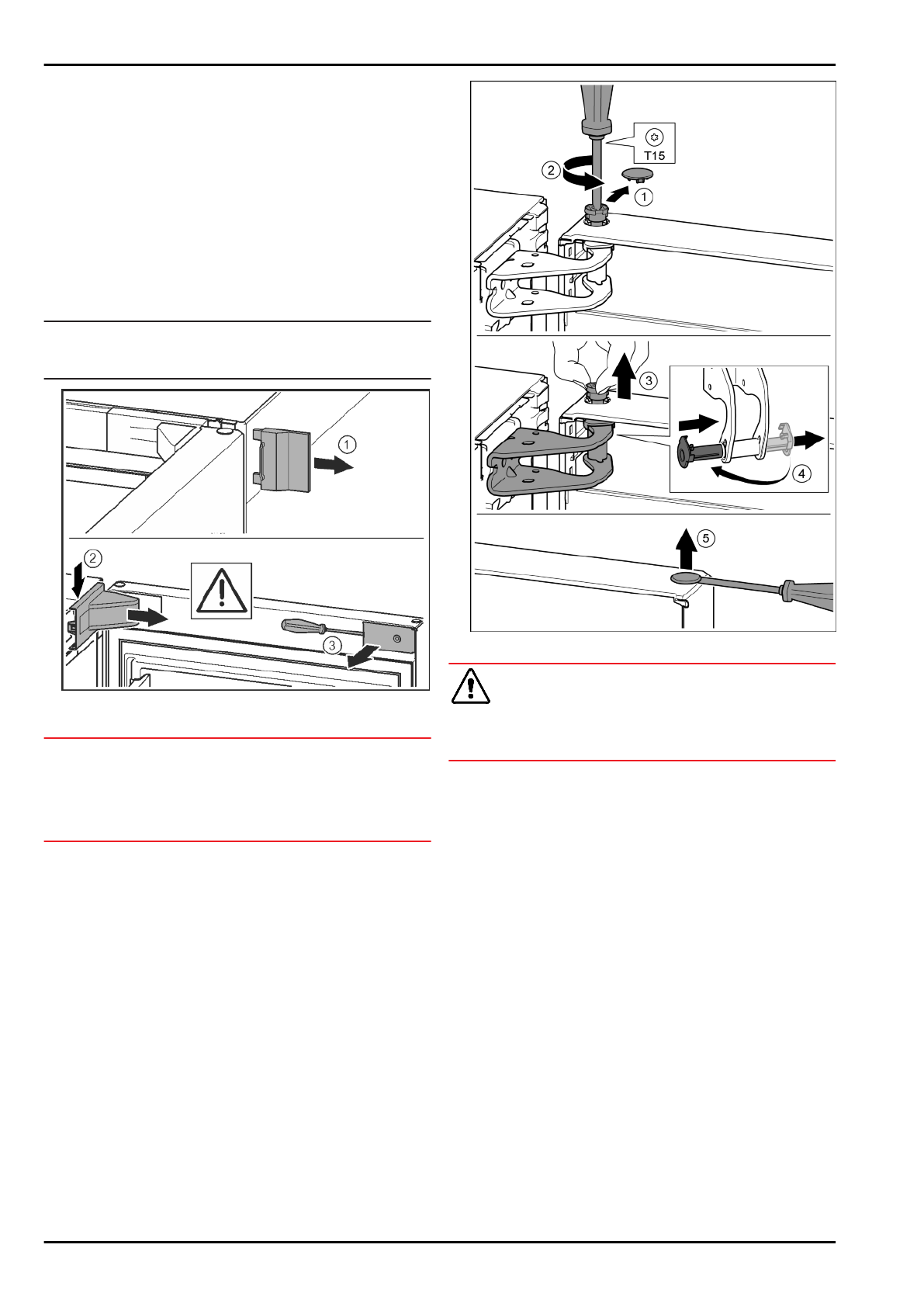

Fig. 8

u

Открыть дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Снять внешнюю крышку.

 Fig. 8 (1)

u

При  помощи  отвертки  освободить  крышку  опорного

кронштейна  и  отсоединить.  Снять  крышку  опорного

кронштейна.

 Fig. 8 (2)

u

Шлицевой  отверткой  вывести  накладку  из  зацепления

и отвести в сторону.

 Fig. 8 (3)

Fig. 9

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно снять предохранительную крышку.

 Fig. 9 (1)

u

Немного выкрутить палец отверткой Т15.

 Fig. 9 (2)

u

Удерживать дверь и вытянуть палец рукой.

 Fig. 9 (3)

u

Опорную  втулку  вывести  из  направляющей.  Установить

и зафиксировать с другой стороны.

 Fig. 9 (4)

u

Приподнять дверь и отставить в сторону.

u

Осторожно  приподнять  шлицевой  отверткой  заглушку

из опорной втулки двери и вынуть.

 Fig. 9 (5)

Ввод в работу

* Наличие в зависимости от модели и комплектации

9
