4.3.9 Монтаж верхней двери

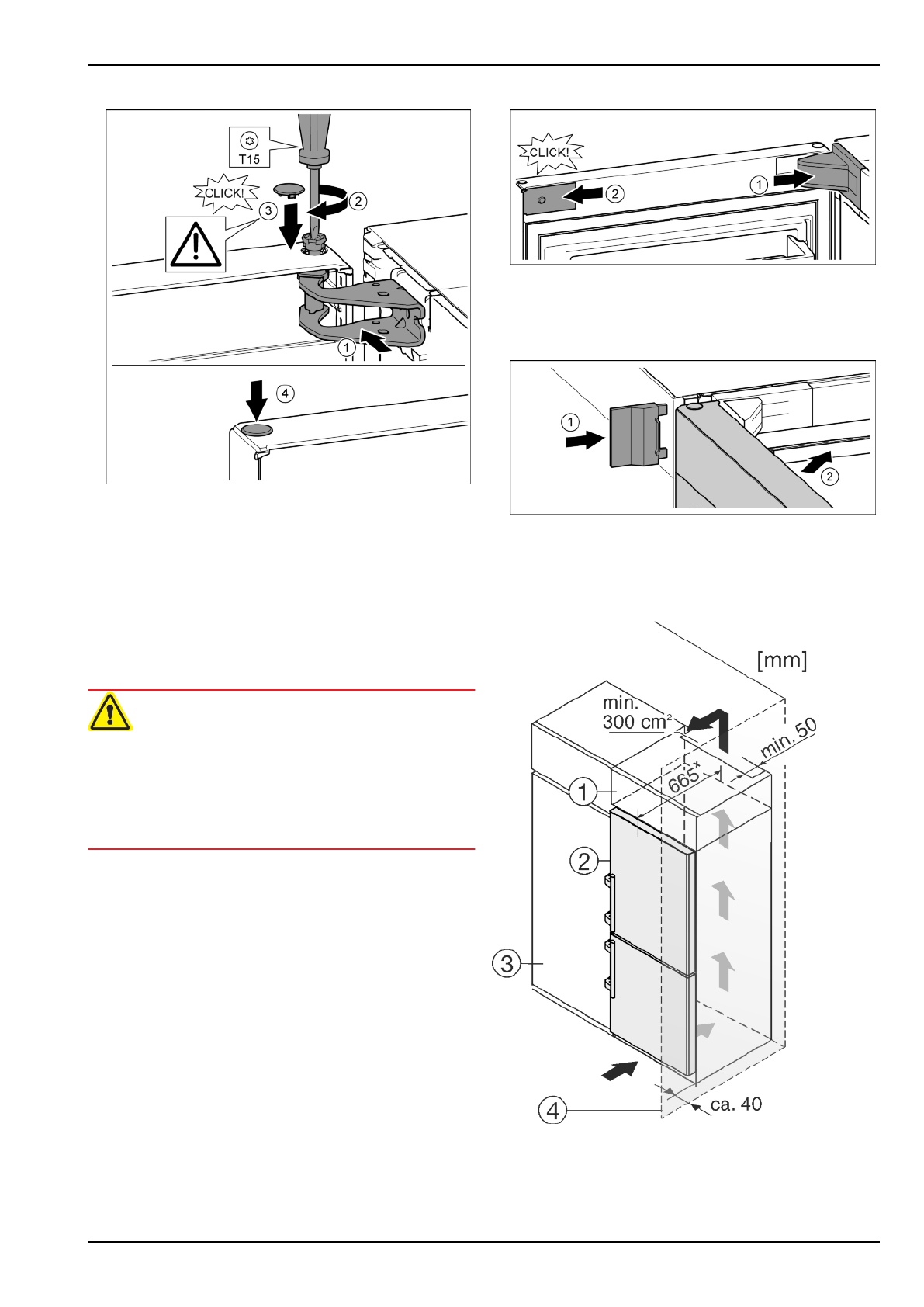

Fig. 22

u

Установить дверь на средний опорный палец.

u

Дверь  вверху  выровнять  по  отверстию  в  опорном  крон-

штейне.

 Fig. 22 (1)

u

Вставить палец и затянуть отверткой Т15.

 Fig. 22 (2)

u

Установить  предохранительную  крышку  для  защиты

двери:  вставить  предохранительную  крышку  и  прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

 Fig. 22 (3)

u

Вставить заглушку.

 Fig. 22 (4)

4.3.10 Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством двух

продольных  пазов  в  нижнем  опорном  кронштейне  и

среднем  опорном  кронштейне,  выравнивая  относи-

тельно  корпуса  устройства.  Для  этого  выкрутить

средний  винт  в  нижнем  опорном  кронштейне  с

помощью  прилагаемой  к  Т25  насадки.  Оставшиеся

винты немного отпустить с помощью насадки к Т25 или

отверткой  Т25  и  выровнять  посредством  продольных

пазов. В среднем опорном кронштейне отпустить винты

с  помощью  насадки  к  Т25  и  выровнять  средний

опорный кронштейн посредством продольных пазов.

u

Подпереть  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне до тех пор, пока она не будет опираться на

пол, затем повернуть еще на 90°.

4.3.11 Установка крышек

Fig. 23

Дверь открыта на 90°.

u

Крышку  установить  и  зафиксировать,  при  необходи-

мости, осторожно разжать.

 Fig. 23 (1)

u

Установить крышки сбоку и зафиксировать.

 Fig. 23 (2)

Fig. 24

u

Надвинуть внешнюю крышку.

 Fig. 24 (1)

u

Закройте верхнюю дверь.

 Fig. 24 (2)

4.4 Установка в кухонную стенку

Fig. 25

(1) Колонна на столеш-

ницу

(3) Кухонный шкаф

(2) Устройство

(4) Стена

x

  При  использовании  пристенных  распорок  этот  размер

увеличивается на 15 мм (см. 4.2) .

Ввод в работу

14

* Наличие в зависимости от модели и комплектации
