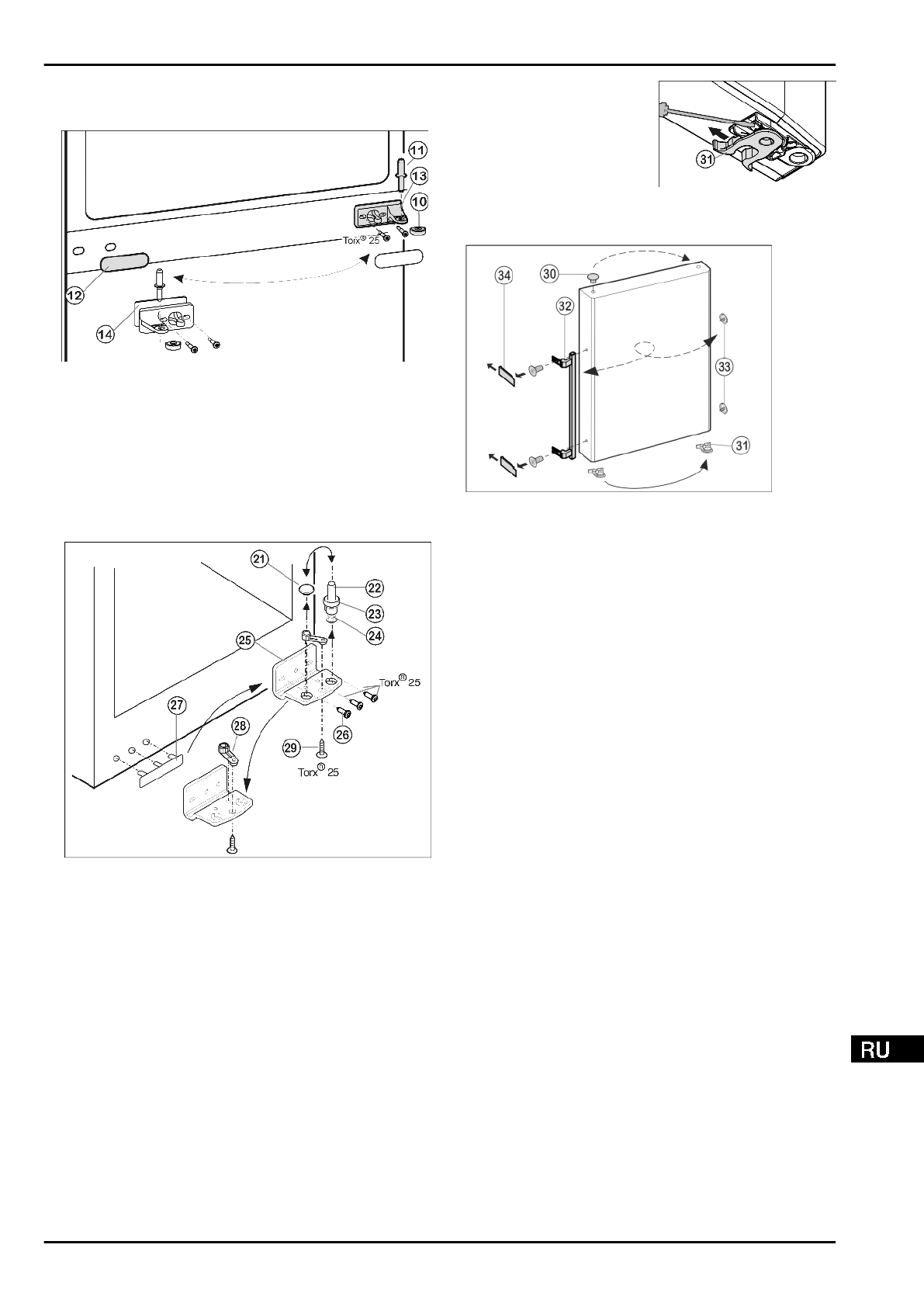

4.3.3 Перестановка средних опорных
деталей
Fig. 9
u
Осторожно снимите накладку
Fig. 9 (12).
u
Прикрутите средний опорный кронштейн
Fig. 9 (13) с
подкладкой
Fig. 9 (14) с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u
Защелкните накладку
Fig. 9 (12), повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.4 Перестановка нижних опорных
деталей
Fig. 10
u
Извлеките опорный винт
Fig. 10 (22) в комплекте с
шайбой
Fig. 10 (23) и регулируемой опорой Fig. 10 (24),
вытягивая его вверх.
u
Снимите пробку
Fig. 10 (21).
u
Открутите
Fig. 10 (26) опорный кронштейн Fig. 10 (25).
u
Открутите
Fig. 10 (29) опорную деталь Fig. 10 (28) и,
переставив в отверстие на противоположной стороне
опорного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противоположную
сторону крышку со стороны ручки
Fig. 10 (27).
u
Снова прикрутите опорный кронштейн
Fig. 10 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 10 (21) в свободное отверстие.
u
Вновь установите опорный винт
Fig. 10 (22) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.5 Перестановка ручек
Соответственно на верхней и нижней дверце:
u
переставить
пружинный
зажим
Fig. 11 (31): Нажать
вниз язычок защелки,
снять с него пружинный
зажим.
u
Вдвинуть пружинный
зажим
на
новой
стороне шарнира до
защелкивания.
Fig. 11
Fig. 12
u
Извлеките пробку
Fig. 12 (30) из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 12 (32), пробку Fig. 12 (33) и
прижимные пластины*
Fig. 12 (34).
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.6 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на нижний опорный
винт
Fig. 10 (22).
u
Закройте дверцу.
u
Снова наденьте пластмассовый колпачок
Fig. 9 (10) на
средний опорный кронштейн
Fig. 9 (13).
u
Вставьте средний опорный винт
Fig. 9 (11) на новой
стороне шарнира через средний опорный кронштейн
Fig. 9 (13) в нижнюю дверцу.
4.3.7 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный винт
Fig. 9 (11).
u
Установите верхний опорный кронштейн
Fig. 8 (3) на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм) (2 шт. Torx® 25)
Fig. 8 (4). При необходимости
проделайте отверстия или используйте аккумуляторную
отвертку.
u
Наденьте и защёлкните крышку
Fig. 8 (1) и крышку
Fig. 8 (2) на противоположной стороне снаружи.
4.3.8 Выравнивание дверей
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 10 (25) и среднем опорном кронштейне Fig. 9 (13)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 10 (25).
Ввод в работу
* Наличие в зависимости от модели и комплектации
9
