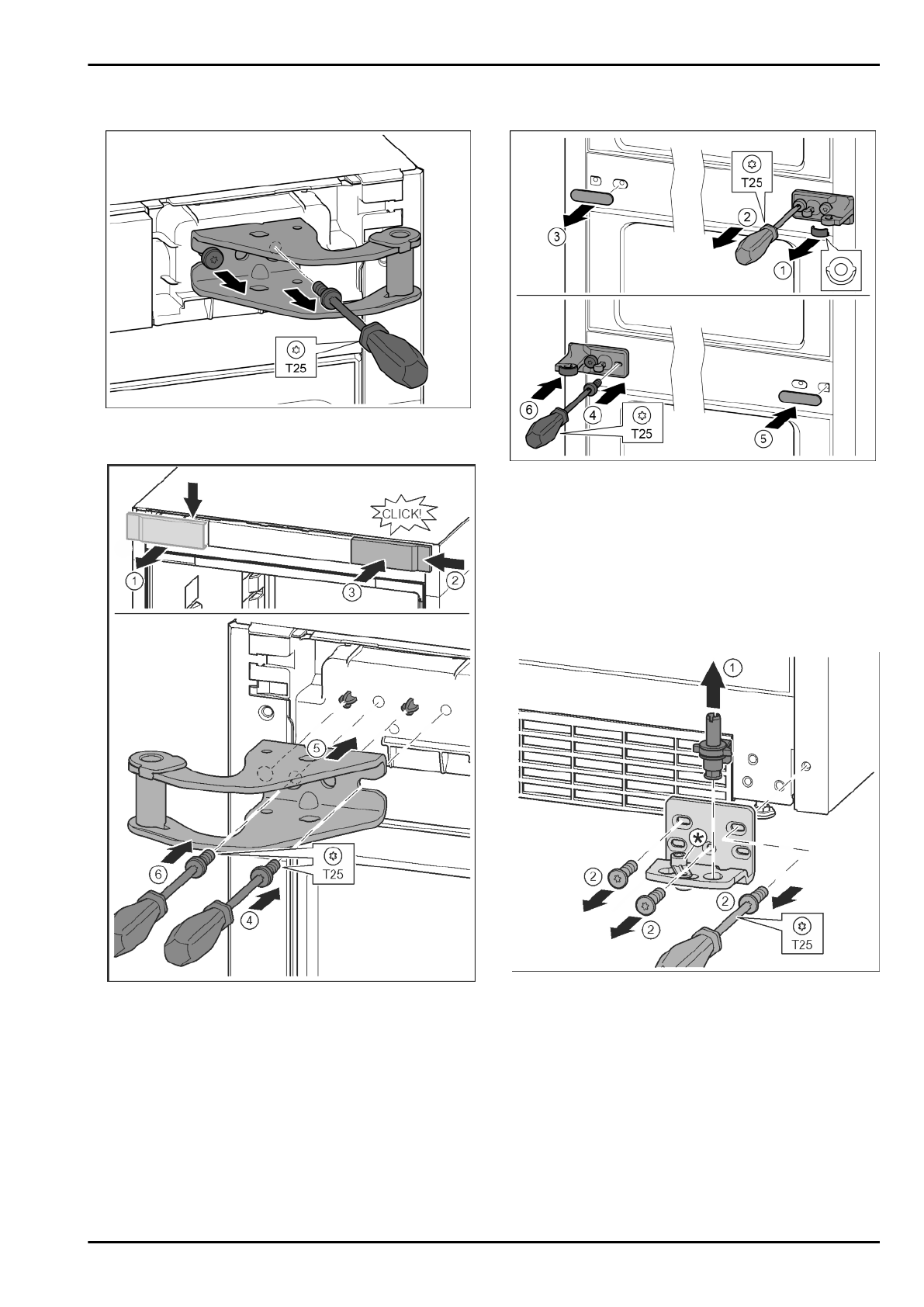

4.3.3 Перестановка верхних опорных
частей
Fig. 11
u
Оба винта выкрутить отверткой Т25.
u
Приподнять и убрать опорный кронштейн.
Fig. 12
u
Крышку отсоединить с помощью отвертки и убрать в
сторону.
Fig. 12 (1)
u
Навесить крышку, повернув ее на 180°, справа с другой
стороны.
Fig. 12 (2)
u
Крышку зафиксировать.
Fig. 12 (3)
u
Установить винт отверткой Т25.
Fig. 12 (4)
u
Установить верхний опорный кронштейн.
Fig. 12 (5)
w
Цапфы находятся в предусмотренных резьбовых отвер-
стиях.
u
Затянуть винт.
Fig. 12 (4)
u
Вставить и затянуть винт отверткой Т25.
Fig. 12 (6)
4.3.4 Перестановка средних опорных
деталей
Fig. 13
u
Снять шайбу.
Fig. 13 (1)
u
Выкрутить винты отверткой Т25.
Fig. 13 (2)
u
Осторожно снять крышку.
Fig. 13 (3)
u
Плотно прикрутить опорный кронштейн с подкладкой с
поворотом на 180° с другой стороны.
Fig. 13 (4)
u
Установить крышку с поворотом на 180° с другой
стороны.
Fig. 13 (5)
u
Спереди надвинуть шайбу.
Fig. 13 (6)
4.3.5 Перестановка нижних опорных частей
Fig. 14
u
Опорный палец полностью извлечь движением вверх.
Fig. 14 (1)
u
Открутить винты отверткой Т25 и снять опорный крон-
штейн.
Fig. 14 (2)
Ввод в работу
10
* Наличие в зависимости от модели и комплектации
