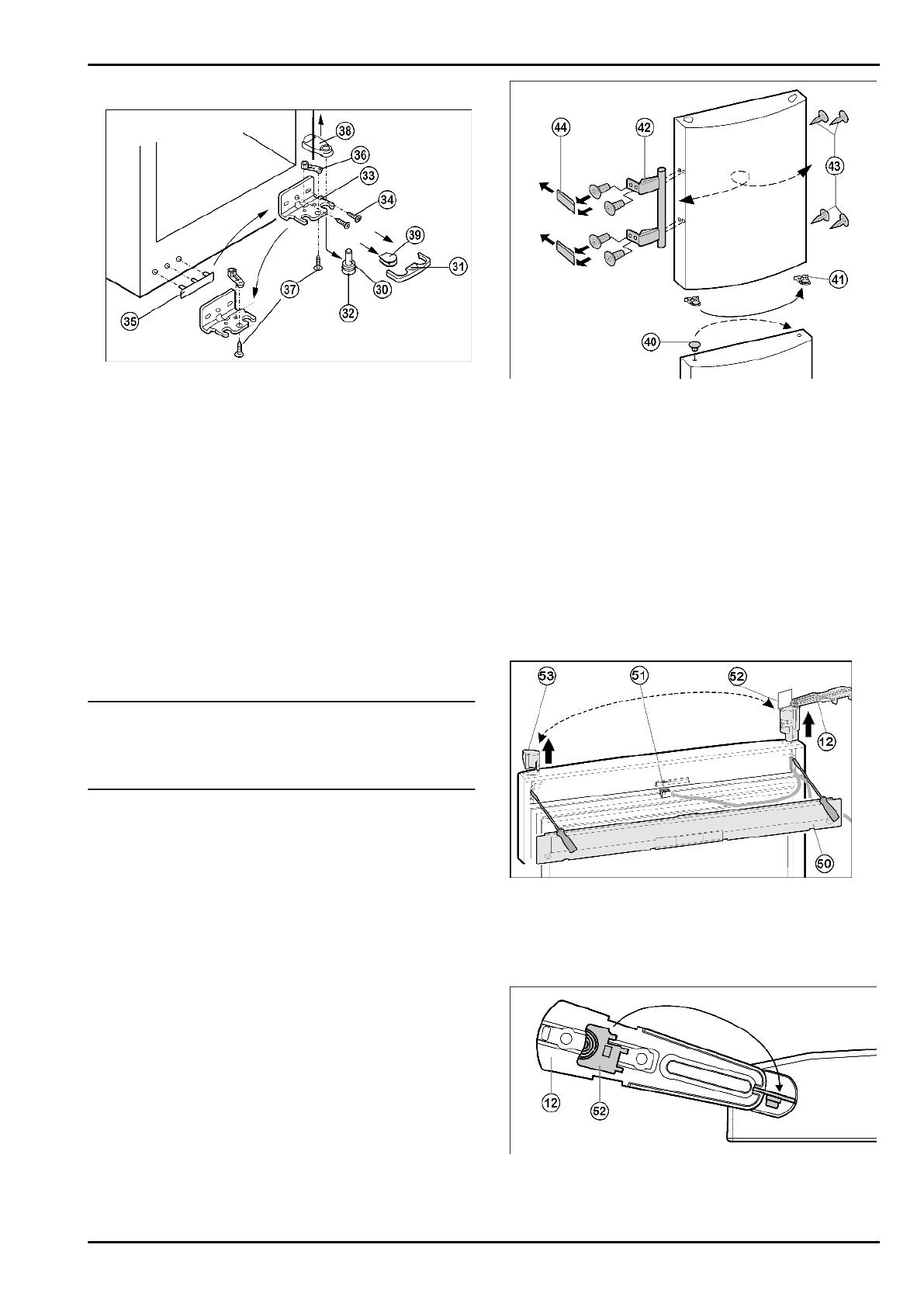

4.1.5 Перестановка нижних опорных деталей
Fig. 7
u
Нижнюю крышку
Fig. 7 (31) снимите движением вперед.
u
Нижнюю крышку
Fig. 7 (39) снимите.*
u
Снимите крышку
Fig. 7 (38) вверх.*
u
Полностью ввернитерегулируемую опору
Fig. 7 (32).
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u
Вытяните опорный палец
Fig. 7 (32) вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 7 (30).
u
Открутите опорный кронштейн
Fig. 7 (33)(2 шт. Torx 25)
Fig. 7 (34).
u
Открутите опорную деталь
Fig. 7 (36)(1 Torx 25)
Fig. 7 (37) и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 7 (35) со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 7 (33) на но-
вой стороне шарнира, при необходимости с помощью
аккумуляторного шуруповерта через внешний продоль-
ный паз и круглое отверстие.
Указание
u
Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u
Снова слегка наклоните устройство назад и переставьте
опорный палец
Fig. 7 (32).
4.1.6 Перестановка ручек
u
Выведите из фиксатора верхней дверцы пружинный за-
жим
Fig. 8 (41) и переставьте его на новую сторону шар-
нира.
u
Извлеките пробку
Fig. 8 (40) из опорной втулки дверцы и
переставьте.
Fig. 8
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (42), пробку Fig. 8 (43) и прижимные
пластины
Fig. 8 (44).
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.7 Монтаж нижней двери
u
Установите дверь сверху на опорный палец
Fig. 7 (32).
u
Закройте дверь.
u
Вставьте средний опорный палец
Fig. 6 (21) через сред-
ний опорный кронштейн
Fig. 6 (22) в нижнюю дверцу.
u
Установите пластмассовый колпачок
Fig. 6 (20).
4.1.8 Перестановка кабельного разъёма
(верхняя дверца)
Fig. 9
u
Снимите крышку
Fig. 9 (50) на дверце с помощью отвёрт-
ки.
u
Отсоедините разъем
Fig. 9 (51).
u
На верхней дверце поверните опорный кронштейн
Fig. 9 (12) наружу параллельно краю дверцы.
Fig. 10
