u

переставить

пружинный

зажим

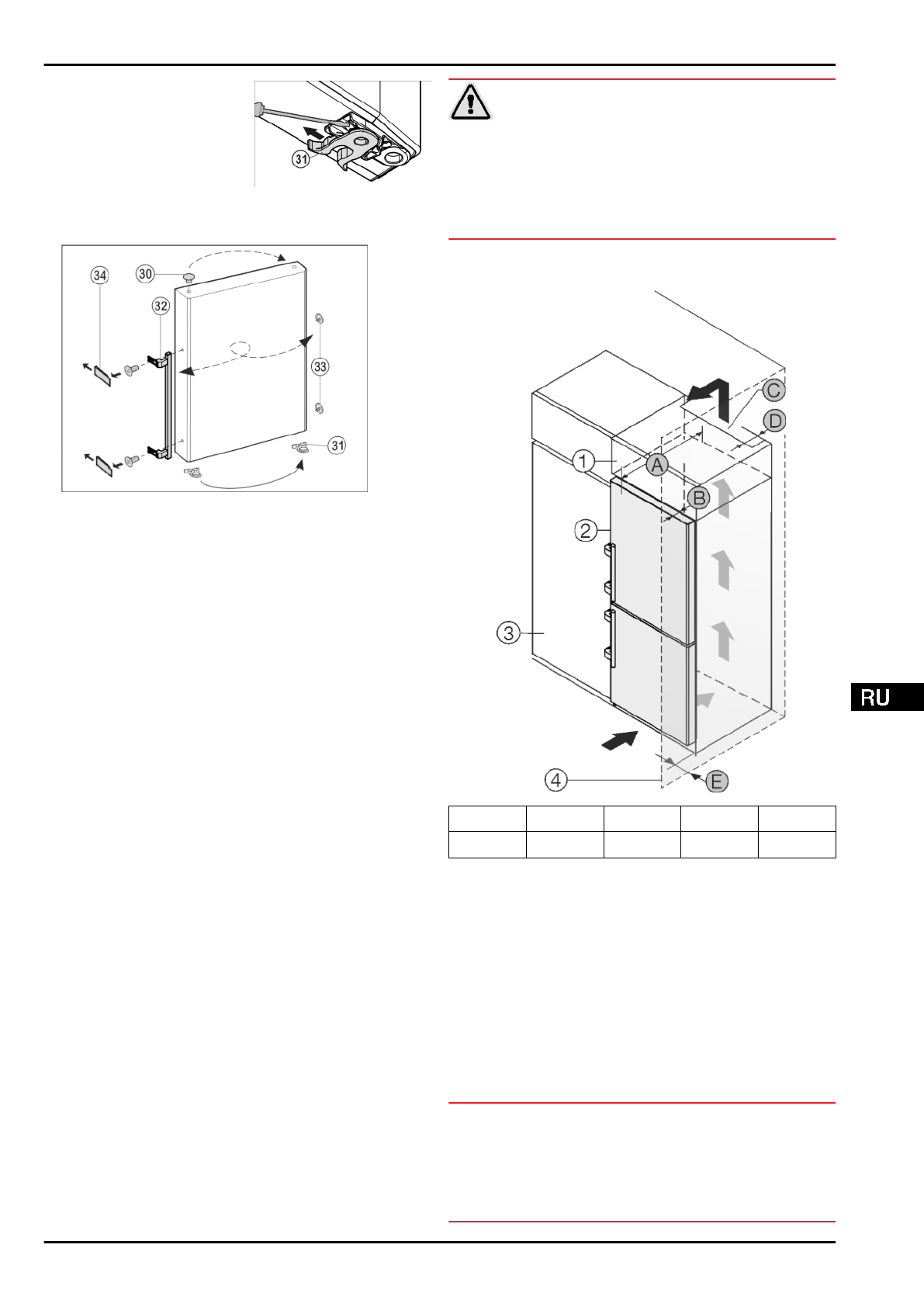

Fig.  10  (31):  Нажать

вниз  язычок  защелки,

снять с него пружинный

зажим.

u

Вдвинуть  пружинный

зажим

на

новой

стороне  шарнира  до

защелкивания.

Fig. 10

Fig. 11

u

Извлеките пробку

 Fig. 11 (30) из опорной втулки дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  11  (32),  пробку  Fig.  11  (33)  и

прижимные пластины*

 Fig. 11 (34).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.6  Монтаж нижней двери

u

Установите  нижнюю  дверцу  сверху  на  нижний  опорный

винт

 Fig. 9 (22).

u

Закройте дверцу.

u

Снова  наденьте  пластмассовый  колпачок

  Fig.  8  (10)  на

средний опорный кронштейн

 Fig. 8 (13).

u

Вставьте  средний  опорный  винт

  Fig.  8  (11)  на  новой

стороне  шарнира  через  средний  опорный  кронштейн

Fig. 8 (13) в нижнюю дверцу.

4.3.7  Монтаж верхней двери

u

Установите  верхнюю  дверцу  на  средний  опорный  винт

Fig. 8 (11).

u

Установите  верхний  опорный  кронштейн

  Fig.  7  (3)  на

новой стороне шарнира и защелкните в дверце.

u

Привинтите  верхний  опорный  кронштейн  (с  моментом

4  Нм)(2  шт.  Torx®  25)

  Fig.  7  (4).  При  необходимости

проделайте отверстия или используйте аккумуляторную

отвертку.

u

Наденьте  и  защёлкните  крышку

  Fig.  7  (1)  и  крышку

Fig. 7 (2) на противоположной стороне снаружи.

4.3.8  Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  9  (25)  и  среднем  опорном  кронштейне  Fig.  8  (13)

параллельно  корпусу  устройства.  Для  этого  выкрутите

средний  винт  на  нижнем  опорном  кронштейне

Fig. 9 (25).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4  Установка в кухонную стенку

Fig. 12

A  [мм]

B  [мм]

C  [cм

2

]

D  [мм]

E  [мм]

625

x

65

мин. 300

мин. 50

мин. 40

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  величина  увеличивается  на  35  мм

(см. 4.2) .
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы  уравнять  устройство

  Fig.  12  (2)  по  высоте  с

кухонной  стенкой,  можно  установить  над  устройством

дополнительный шкафчик

 Fig. 12 (1).

Установить  устройство  можно  непосредственно  рядом  с

кухонным  шкафом

  Fig.  12  (3).  Чтобы  можно  было  полно-

стью  открыть  двери,  устройство  должно  выступать  на

глубину

  Fig.  12  (B)  относительно  передней  стенки  кухон-

ного шкафа. В зависимости от глубины кухонных шкафов и

использования  пристенных  распорок  устройство  может

выступать и больше.

ВНИМАНИЕ

Опасность  повреждения  из-за  перегрева  в  результате

недостаточной вентиляции!

Если  вентиляция  слабая,  то  компрессор  может  быть

повреждён.

u

Следите за обеспечением достаточной вентиляции.

u

Соблюдайте требования к вентиляции.

Ввод в работу

* Наличие в зависимости от модели и комплектации
