Liebherr CN 3915 Comfort NoFrost - Инструкция по эксплуатации - Страница 8

q

При  необходимости  привлеките  второго  человека  для

монтажной работы

4.3.1 Снятие верхней двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.

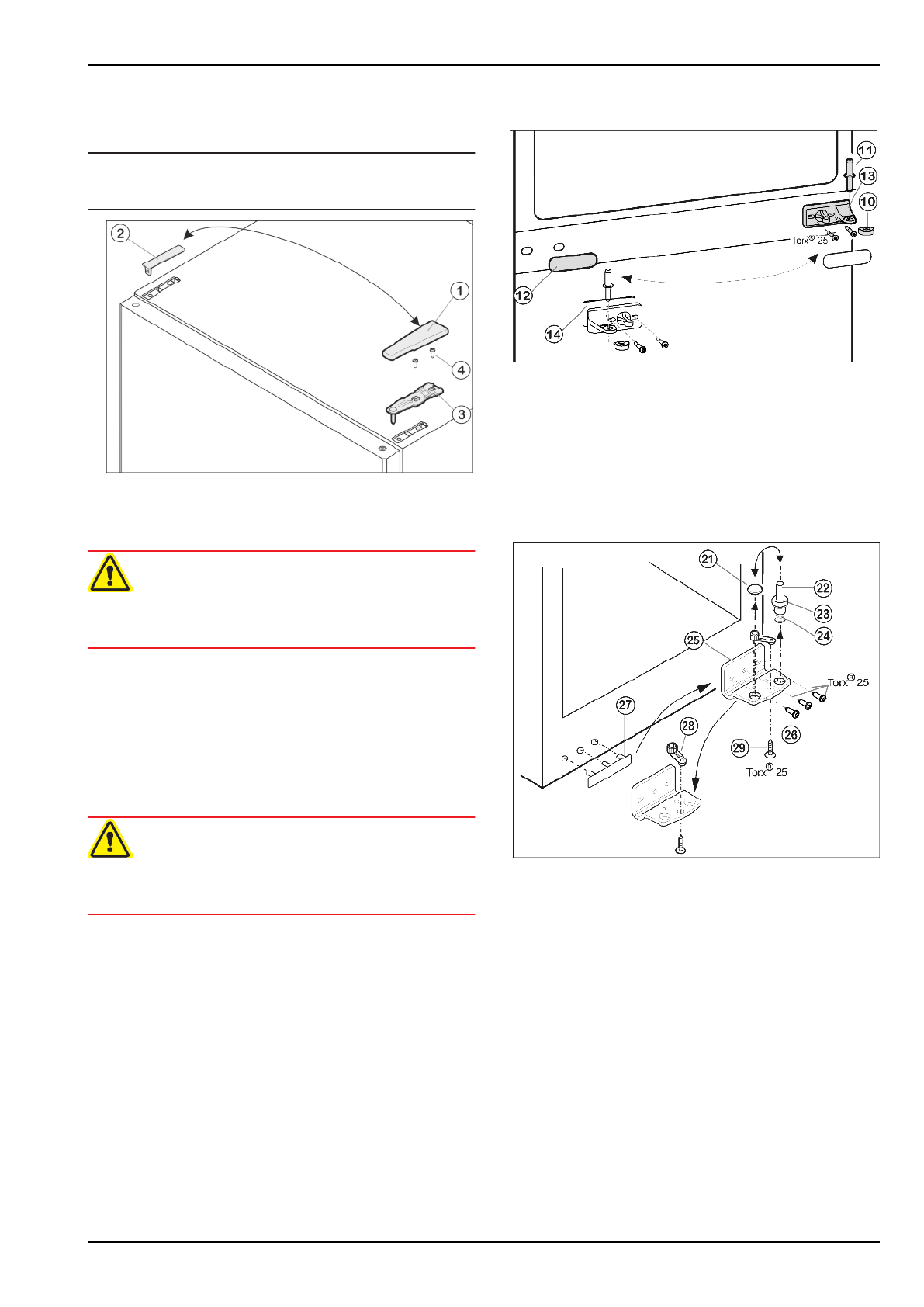

Fig. 7

u

Закройте верхнюю дверь.

u

Потяните крышку

 Fig. 7 (1) вперед и вверх.

u

Снимите крышку

 Fig. 7 (2).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите  верхний  опорный  кронштейн

  Fig.  7  (3)(2  шт.

Torx® 25)

 Fig. 7 (4) и вытяните вверх.

u

Верхнюю дверь приподнимите и отставьте в сторону.

4.3.2 Снятие нижней двери

u

Закройте нижнюю дверь.

u

Вытащите  из  опорного  кронштейна  и  нижней  дверцы

средний опорный винт

 Fig. 8 (11).

u

Снимите пластмассовый колпачок

 Fig. 8 (10).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Откройте нижнюю дверь.

u

Открутите средний опорный кронштейн

 Fig. 8 (13) (2 шт.

Torx® 25).

u

Дверь приподнимите и отставьте в сторону.

4.3.3 Перестановка средних опорных

деталей

Fig. 8

u

Осторожно снимите накладку

 Fig. 8 (12).

u

Прикрутите  средний  опорный  кронштейн

  Fig.  8  (13)  с

подкладкой

  Fig.  8  (14)  с  поворотом  на  180°  на  новую

сторону шарнира (с моментом 4 Нм).

u

Защелкните  накладку

  Fig.  8  (12),  повернув  на  180  °,  на

стороне, где теперь будет ручка.

4.3.4 Перестановка нижних опорных

деталей

Fig. 9

u

Извлеките  опорный  винт

  Fig.  9  (22)  в  комплекте  с

шайбой

  Fig.  9  (23)  и  регулируемой  опорой  Fig.  9  (24),

вытягивая его вверх.

u

Снимите пробку

 Fig. 9 (21).

u

Открутите

 Fig. 9 (26)опорный кронштейн Fig. 9 (25).

u

Открутите

  Fig.  9  (29)опорную  деталь  Fig.  9  (28)  и,  пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную сторону крышку со стороны ручки

 Fig. 9 (27).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  9  (25)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Переставьте пробку

 Fig. 9 (21) в свободное отверстие.

u

Вновь  установите  опорный  винт

  Fig.  9  (22)  в  комплекте

с  шайбой  и  регулируемой  опорой.  При  этом  фиксатор

должен быть направлен назад.

4.3.5 Перестановка ручек

Соответственно на верхней и нижней дверце:

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
