4.3.4 Перестановка нижних опорных
деталей

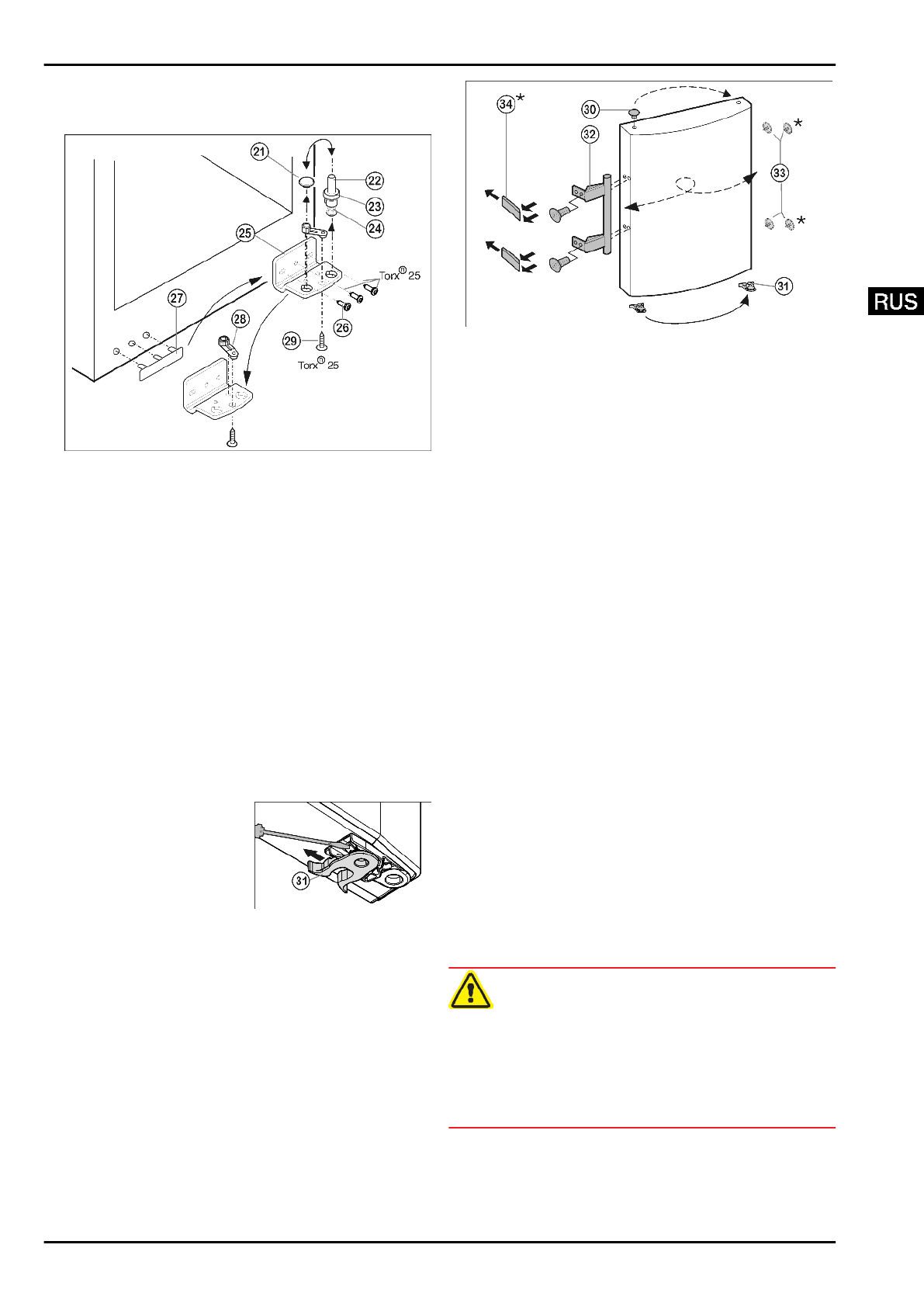

Fig. 6
u
Извлеките опорный винт
Fig. 6 (22) в комплекте с
шайбой
Fig. 6 (23) и регулируемой опорой Fig. 6 (24),
вытягивая его вверх.
u
Снимите пробку
Fig. 6 (21).
u
Открутите
Fig. 6 (26)опорный кронштейн Fig. 6 (25).
u
Открутите
Fig. 6 (29)опорную деталь Fig. 6 (28) и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 6 (27).
u
Снова прикрутите опорный кронштейн
Fig. 6 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 6 (21) в свободное отверстие.
u
Вновь установите опорный винт
Fig. 6 (22) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.5 Перестановка ручек
Соответственно на верхней и нижней дверце:
u
переставить
пружинный
зажим
Fig. 7 (31): Нажать вниз
язычок защелки, снять
с
него
пружинный
зажим.
u
Вдвинуть пружинный
зажим
на
новой
стороне шарнира до
защелкивания.
Fig. 7
Fig. 8
u
Извлеките пробку
Fig. 8 (30) из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32), пробку Fig. 8 (33) и
прижимные пластины*
Fig. 8 (34).
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.6 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на нижний опорный
винт
Fig. 6 (22).
u
Закройте дверцу.
u
Снова наденьте пластмассовый колпачок
Fig. 5 (10) на
средний опорный кронштейн
Fig. 5 (13).
u
Вставьте средний опорный винт
Fig. 5 (11) на новой
стороне шарнира через средний опорный кронштейн
Fig. 5 (13) в нижнюю дверцу.
4.3.7 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный винт
Fig. 5 (11).
u
Установите верхний опорный кронштейн
Fig. 4 (3) на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм)(2 шт. Torx® 25)
Fig. 4 (4). При необходимости
проделайте отверстия или используйте аккумуля-
торную отвертку.
u
Наденьте и защёлкните крышку
Fig. 4 (1) и крышку
Fig. 4 (2) на противоположной стороне снаружи.
4.3.8 Выравнивание дверей
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 6 (25) и среднем опорном кронштейне Fig. 5 (13)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 6 (25).
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
Ввод в работу
7
