Управление  устройством  осуществляется  кнопками  рядом

с индикацией:

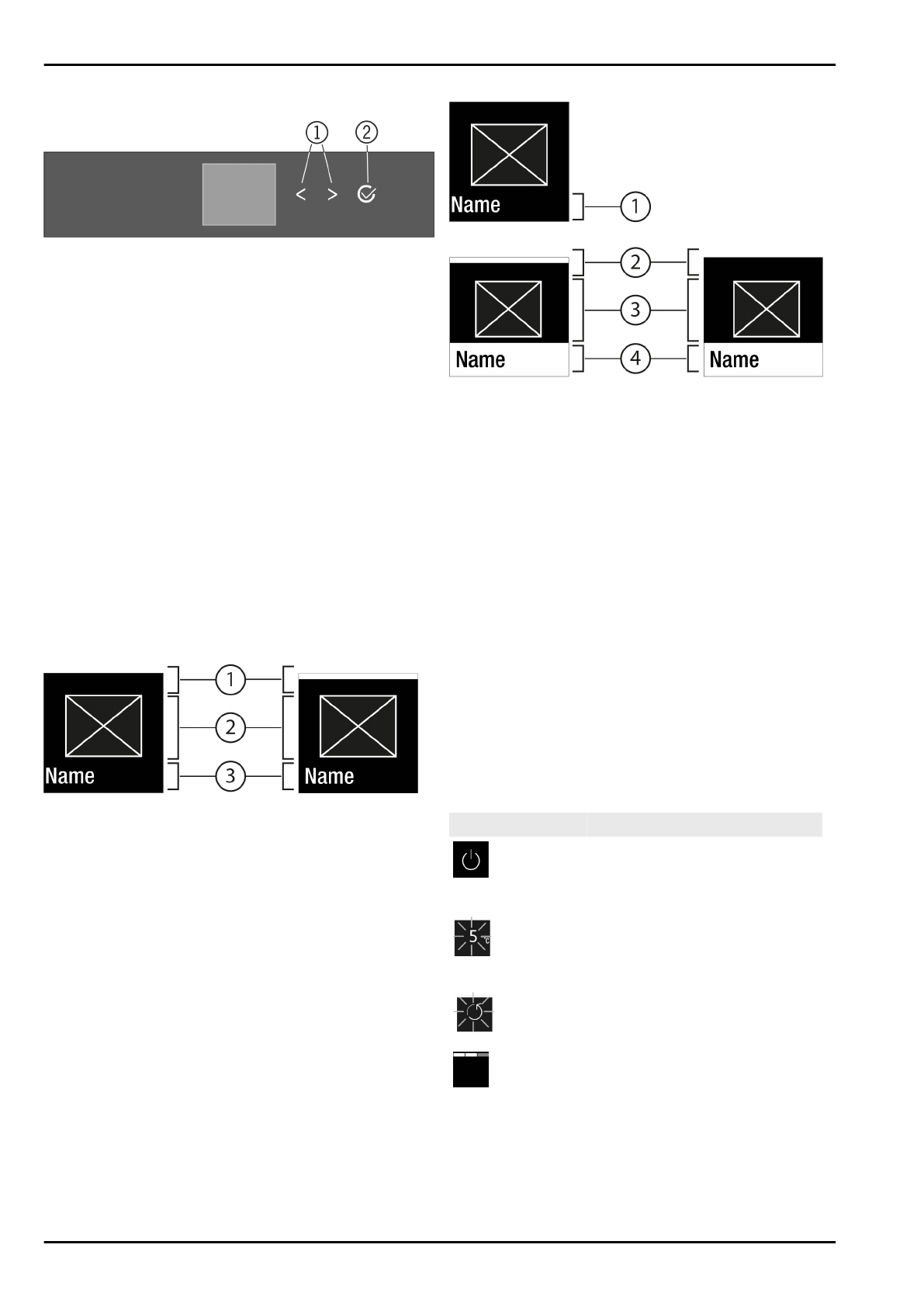

Fig. 5

(1) Навигационная

стрелка влево /

вправо

(2) Подтвердить

Навигационная стрелка влево / вправо

 Fig. 5 (1):

-

Навигация  по  меню.  После  последней  страницы  меню

снова отображается первая страница.

Подтвердить

 Fig. 5 (2):

-

Активация / деактивация одной функции.

-

Открытие одного подменю.

-

Подтверждение  одного  выбора.  После  подтверждения

индикация переключается обратно в меню.

Назад к Status-индикации: самый быстрый путь:

-

Закрытие и открытие двери.

-

или  ждите  10  секунд.  Индикация  переключается  на

индикацию Status.

6.1.3  Структура управления

Структура  управления  объясняется  при  помощи  образца

рисунка.  Индикация  меняется  в  зависимости  от  функции

или настроек.
Меню без подменю

Fig. 6

(1) Статус деактиви-

рован / Статус активи-

рован белая полоска в

верхней зоне

(3) Меню: Название

функции или Меню:

Название настройки

(2) Символ или активиро-

ванное значение

Меню с подменю

Fig. 7

(1) Меню: Название

функции или Меню:

Название настройки

(3) Символ или активиро-

ванное значение

(2) Состояние

(4) Подменю: Название

функции или Подменю:

Название настройки

(2) деактивировано /

активировано

Возможна следующая навигация:

-

Навигация  при  помощи  навигационной  стрелки  влево  /

вправо

 Fig. 5 (1).

-

С  помощью  Подтвердить

  Fig.  5  (2)  вызвать  Подменю

Fig. 7 (4).

•

Навигация  при  помощи  навигационной  стрелки

влево / вправо

 Fig. 5 (1).

•

Установка  нового  значения:  С  помощью  Подтвер-

дить

  Fig.  5  (2)  выбрать  деактивированное  значение

Fig. 6 (1).

•

Назад  в  меню:  С  помощью  Подтвердить

  Fig.  5  (2)

выбрать уже активированное значение

 Fig. 6 (2).

6.1.4  Символы индикации

Символы  индикации  дают  представление  о  текущем

состоянии устройства.

Символ

Состояние устройства
Режим  готовности  к  работе

(Standby)
Устройство  или  температурная

зона выключены.
Мигающее число
Устройство  работает.  Темпера-

тура мигает, пока не будет достиг-

нуто настроенное значение.
Мигающий символ
Устройство  работает.  Предприни-

мается настройка.
Полоска устанавливается
Функция активирована.

6.2  Логика управления

6.2.1  Активация / деактивация функции

Можно  активировать  /  деактивировать  следующие

функции:

Управление

* Наличие в зависимости от модели и комплектации
