ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно

снять

предохранительную

крышку.

Fig. 11 (1)

u

Немного выкрутить палец отверткой Т15.

 Fig. 11 (2)

u

Удерживать дверь и вытянуть палец рукой.

 Fig. 11 (3)

u

Опорную  втулку  вывести  из  направляющей.  Установить

и зафиксировать с другой стороны.

 Fig. 11 (4)

u

Приподнять дверь и отставить в сторону.

u

Осторожно  приподнять  шлицевой  отверткой  заглушку

из опорной втулки двери и вынуть.

 Fig. 11 (5)

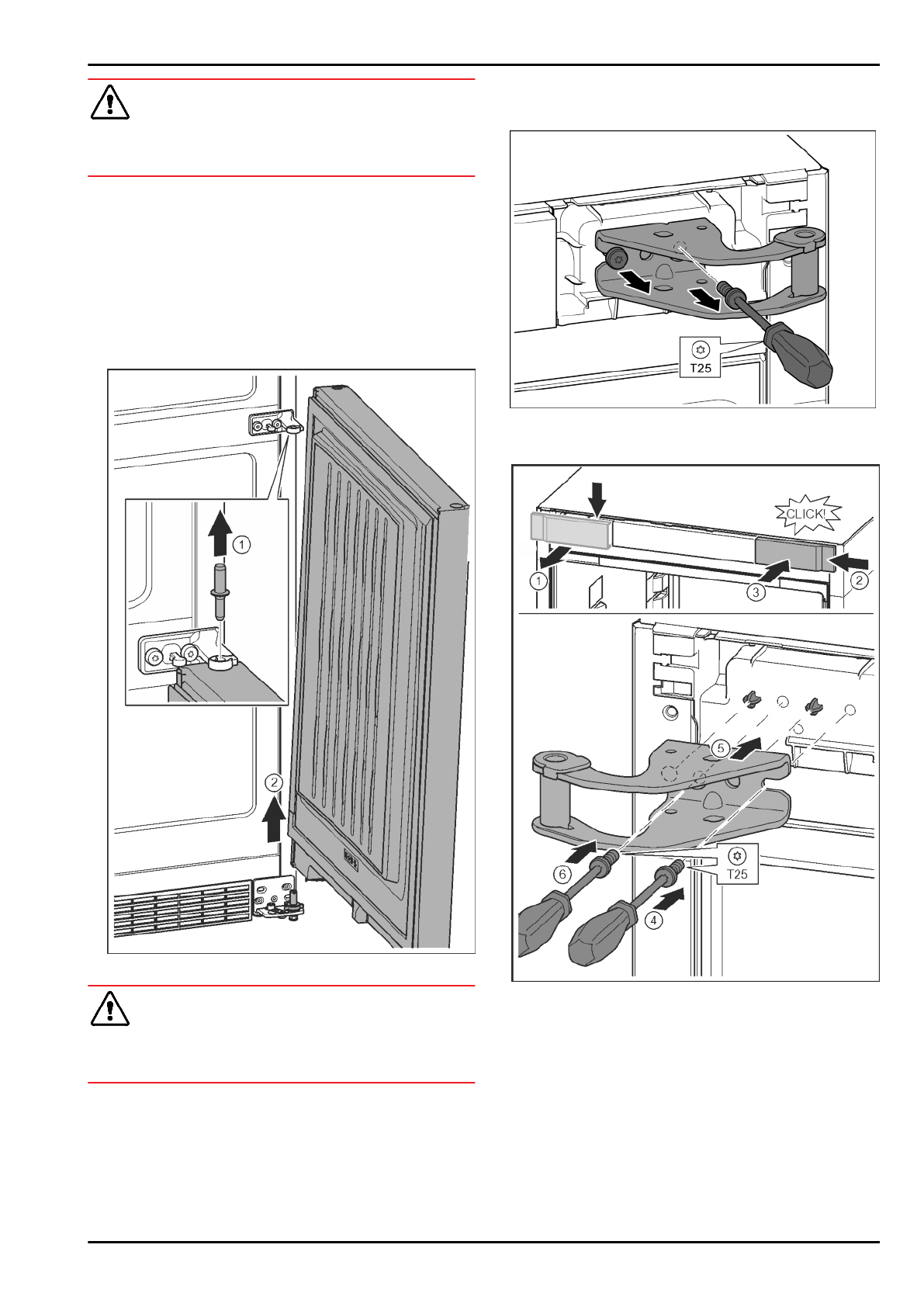

4.3.2  Снятие нижней двери

Fig. 12

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Извлечь пальцы движением вверх.

 Fig. 12 (1)

u

Отклонить  дверь,  приподнять  вверх  и  отставить  в

сторону.

 Fig. 12 (2)

4.3.3  Перестановка верхних опорных

частей

Fig. 13

u

Оба винта выкрутить отверткой Т25.

u

Приподнять и убрать опорный кронштейн.

Fig. 14

u

Отпустить крышку и снять сбоку.

 Fig. 14 (1)

u

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 14 (2)

u

Крышку зафиксировать.

 Fig. 14 (3)

u

Установить винт отверткой Т25.

 Fig. 14 (4)

u

Установить верхний опорный кронштейн.

 Fig. 14 (5)

w

Цапфы  находятся  в  предусмотренных  резьбовых  отвер-

стиях.

u

Затянуть винт.

 Fig. 14 (4)

u

Вставить и затянуть винт отверткой Т25.

 Fig. 14 (6)

Ввод в работу

10

* Наличие в зависимости от модели и комплектации
