Снять шайбу.

 Fig. 15 (1)

u

Выкрутить винты отверткой Т25.

 Fig. 15 (2)

u

Осторожно снять крышку.

 Fig. 15 (3)

u

Плотно  прикрутить  опорный  кронштейн  с  подкладкой  с

поворотом на 180° с другой стороны.

 Fig. 15 (4)

u

Установить  крышку  с  поворотом  на  180°  с  другой

стороны.

 Fig. 15 (5)

u

Спереди надвинуть шайбу.

 Fig. 15 (6)

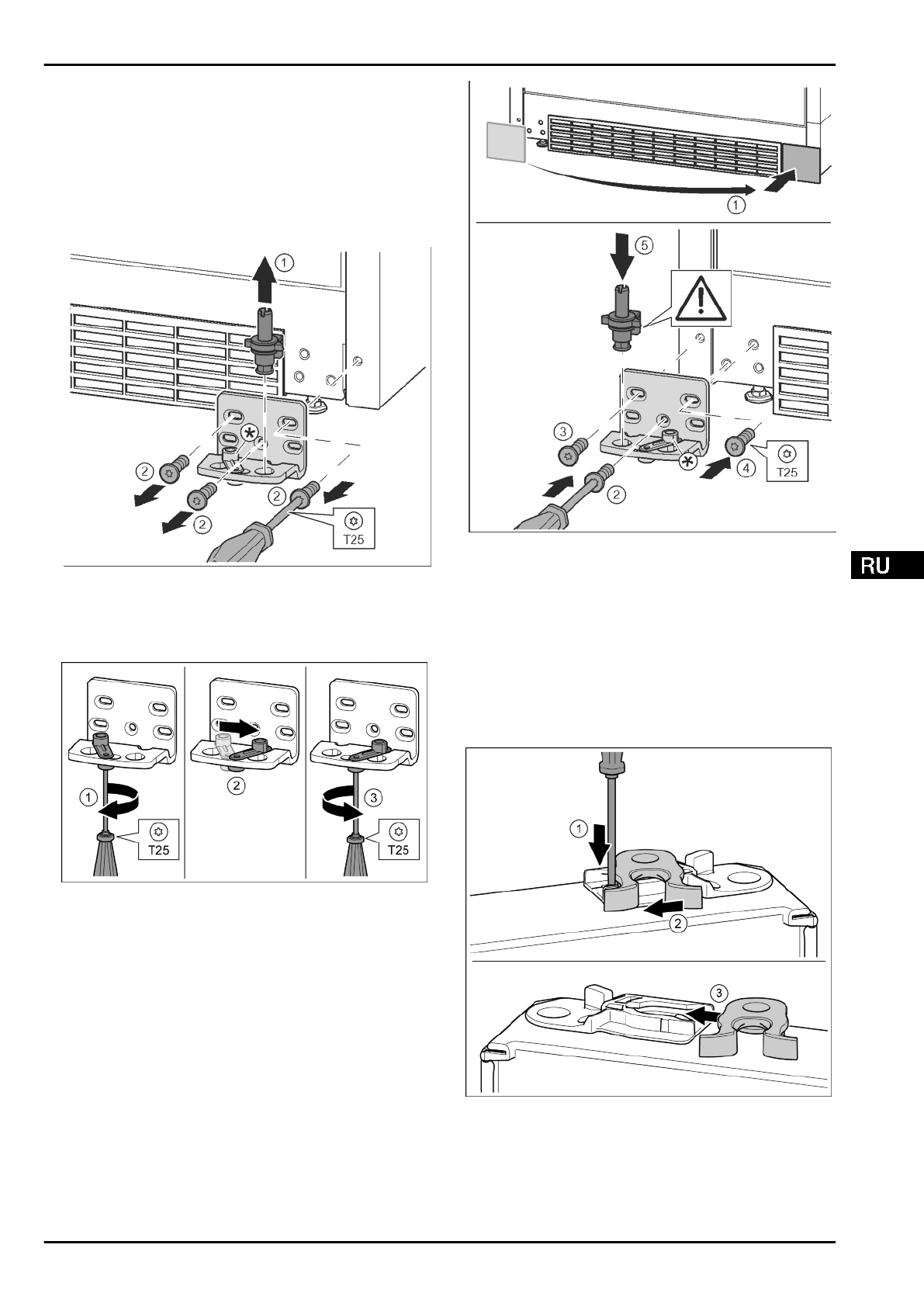

4.3.5 Перестановка нижних опорных частей

Fig. 16

u

Опорный  палец  полностью  извлечь  движением  вверх.

Fig. 16 (1)

u

Открутить  винты  отверткой  Т25  и  снять  опорный  крон-

штейн.

 Fig. 16 (2)

Fig. 17

u

Отпустить винт отверткой Т25.

 Fig. 17 (1)

u

Приподнять  фиксатор  двери  и,  повернув  на  90°  вправо,

вставить в отверстие.

 Fig. 17 (2)

u

Затянуть винт отверткой Т25.

 Fig. 17 (3)

Fig. 18

u

Снять крышку и поставить с другой стороны.

 Fig. 18 (1)

u

Установить  опорный  кронштейн  с  другой  стороны  и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

 Fig. 18 (2)

u

Затянуть винты 3 и 4.

 Fig. 18 (3, 4)

u

Снова  установить  опорный  палец  в  сборе.  При  этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

 Fig. 18 (5)

4.3.6 Перестановка опорных деталей двери

Нижняя дверь

Fig. 19

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Нажать накладку шлицевой отверткой вниз.

 Fig. 19 (1)

u

Запорный крючок вывести из направляющей.

 Fig. 19 (2)

u

Запорный  крючок  вставить  в  направляющую  с  другой

стороны.

 Fig. 19 (3)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.
