4.3.9  Монтаж верхней двери

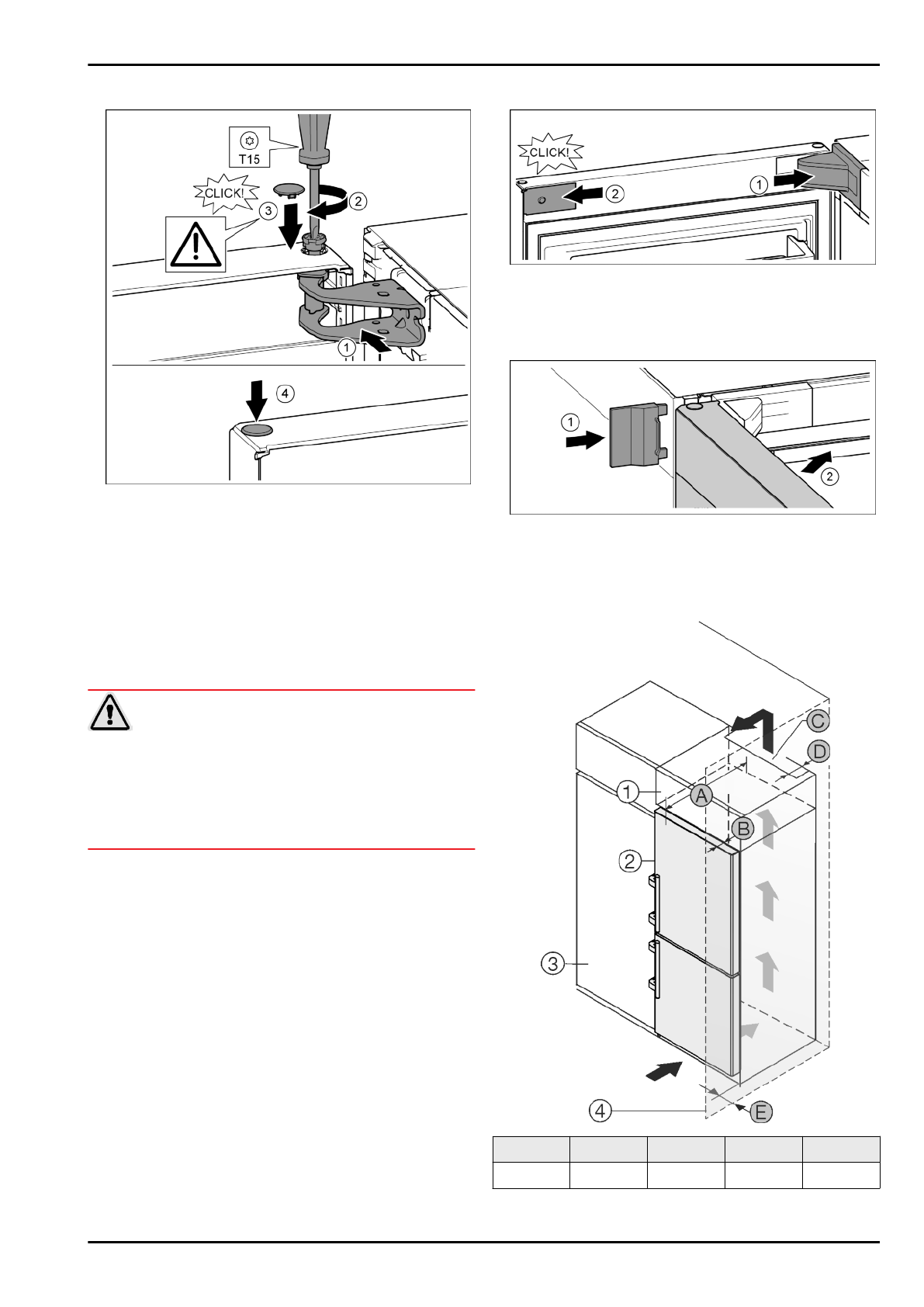

Fig. 23

u

Установить дверь на средний опорный палец.

u

Дверь  вверху  выровнять  по  отверстию  в  опорном  крон-

штейне.

 Fig. 23 (1)

u

Вставить палец и затянуть отверткой Т15.

 Fig. 23 (2)

u

Установить  предохранительную  крышку  для  защиты

двери:  вставить  предохранительную  крышку  и  прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

 Fig. 23 (3)

u

Вставить заглушку.

 Fig. 23 (4)

4.3.10  Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством двух

продольных отверстий в нижнем опорном кронштейне и

среднем  опорном  кронштейне,  выравнивая  относи-

тельно  корпуса  устройства.  Для  этого  выкрутить

средний  винт  в  нижнем  опорном  кронштейне  с

помощью  прилагаемой  к  Т25  насадки.  Оставшиеся

винты  немного  отпустить  с  помощью  насадки  к  Т25  или

отверткой  Т25  и  выровнять  посредством  продольных

отверстий.  В  среднем  опорном  кронштейне  отпустить

винты  с  помощью  насадки  к  Т25  и  выровнять  средний

опорный  кронштейн  посредством  продольных  отвер-

стий.

u

Подпереть  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

4.3.11  Установка крышек

Fig. 24

Дверь открыта на 90°.

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 24 (1)

u

Установить сбоку накладку и зафиксировать.

 Fig. 24 (2)

Fig. 25

u

Надвинуть внешнюю крышку.

 Fig. 25 (1)

u

Закрыть верхнюю дверь.

 Fig. 25 (2)

4.4  Установка в кухонную стенку

Fig. 26

A  [мм]

B  [мм]

C  [cм

2

]

D  [мм]

E  [мм]

665

x

65

мин. 300

мин. 50

мин. 46

Ввод в работу

14
