u

С  помощью  любого  вильча-

того

ключа

выведите

устройство  в  устойчивое

положение

посредством

регулируемых  опор  (A)  и

выровняйте  его,  используя

уровень.

u

После  этого  подпереть  дверь:  с  помощью  рожкового

ключа  SW10  выворачивать  установочную  опору  на

опорном  кронштейне  (В)  до  тех  пор,  пока  она  не  будет

опираться на пол, затем повернуть еще на 90°.

Указание

u

Очистите устройство (см. 6.4 Чистка устройства) .

Если  устройство  установлено  в  очень  влажном  поме-

щении,  то  на  внешней  его  стороне  может  образоваться

конденсат.

u

Всегда следите за хорошим притоком и оттоком воздуха

на месте установки.

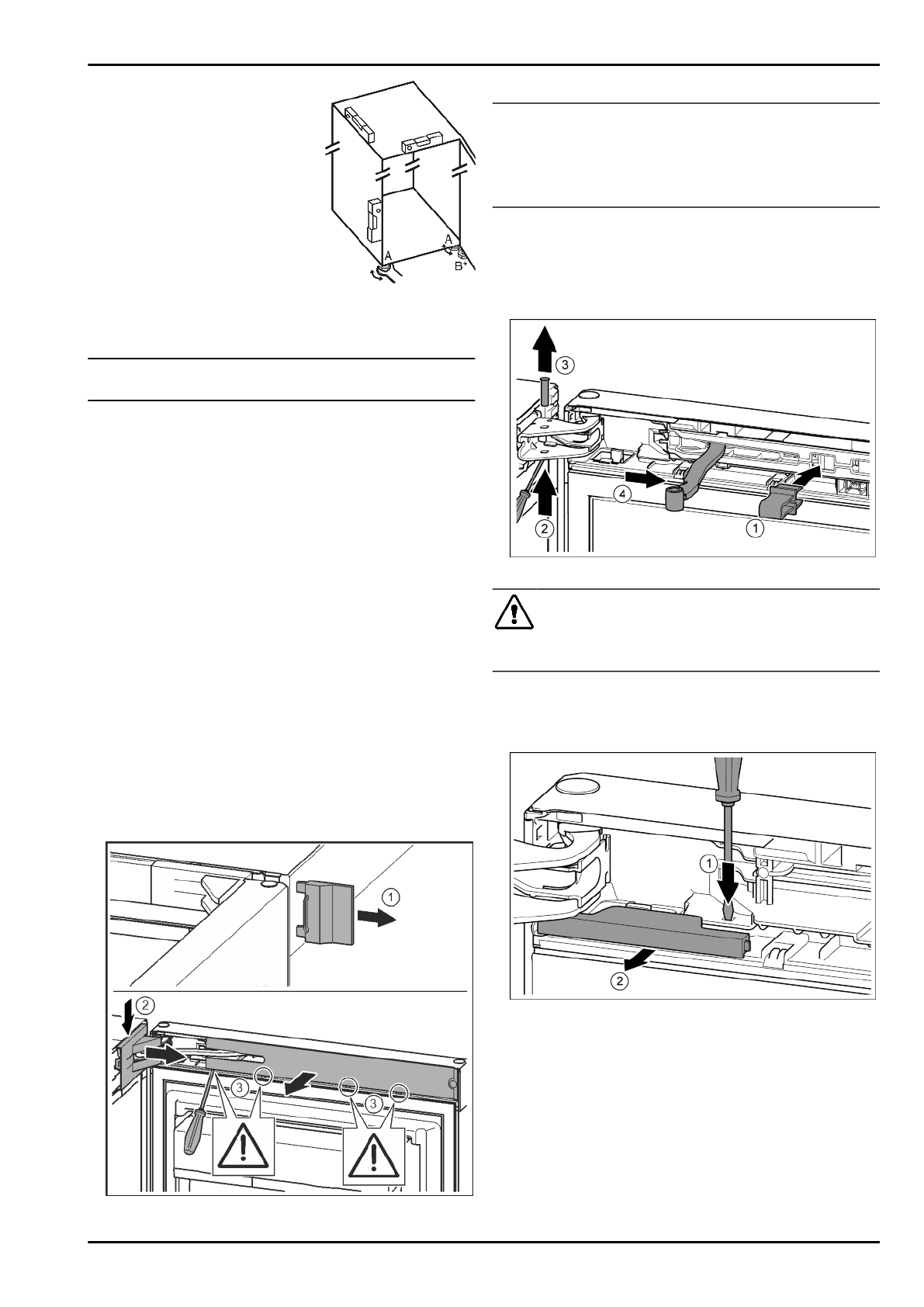

4.3 Перевешивание двери

При  необходимости,  можно  изменить  направление  откры-

вания двери.
Убедитесь, что подготовлен следующий инструмент:

q

Torx® 25 (T25);

q

Torx® 15 (T15);

q

шлицевая отвертка;

q

Рожковый ключ SW10

q

водяной уровень

q

Прилагаемый гаечный ключ с насадкой к Т25

q

При необходимости аккумуляторный шуруповерт

q

При необходимости, стремянка

q

При  необходимости  для  выполнения  монтажных  работ

привлечь второго человека.

4.3.1 Снятие верхнего амортизатора закры-

вания двери

Fig. 12

u

Открыть верхнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Снять внешнюю крышку.

 Fig. 12 (1)

u

При  помощи  отвертки  освободить  крышку  опорного

кронштейна  и  отсоединить.  Снять  крышку  опорного

кронштейна.

 Fig. 12 (2)

u

Шлицевой  отверткой  вывести  накладку  из  зацепления

и отвести в сторону.

 Fig. 12 (3)

Fig. 13

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

u

Зафиксировать предохранитель.

u

Зафиксировать предохранитель в отверстии.

 Fig. 13 (1)

u

Выкрутить палец при помощи отвертки.

 Fig. 13 (2)

u

Извлечь палец движением вверх.

 Fig. 13 (3)

u

Повернуть шарнир в направлении двери.

 Fig. 13 (4)

Fig. 14

u

Нажать накладку шлицевой отверткой.

 Fig. 14 (1)

u

Вынуть крышку из зацепления.

 Fig. 14 (2)

Ввод в работу

10
