4.3.2 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

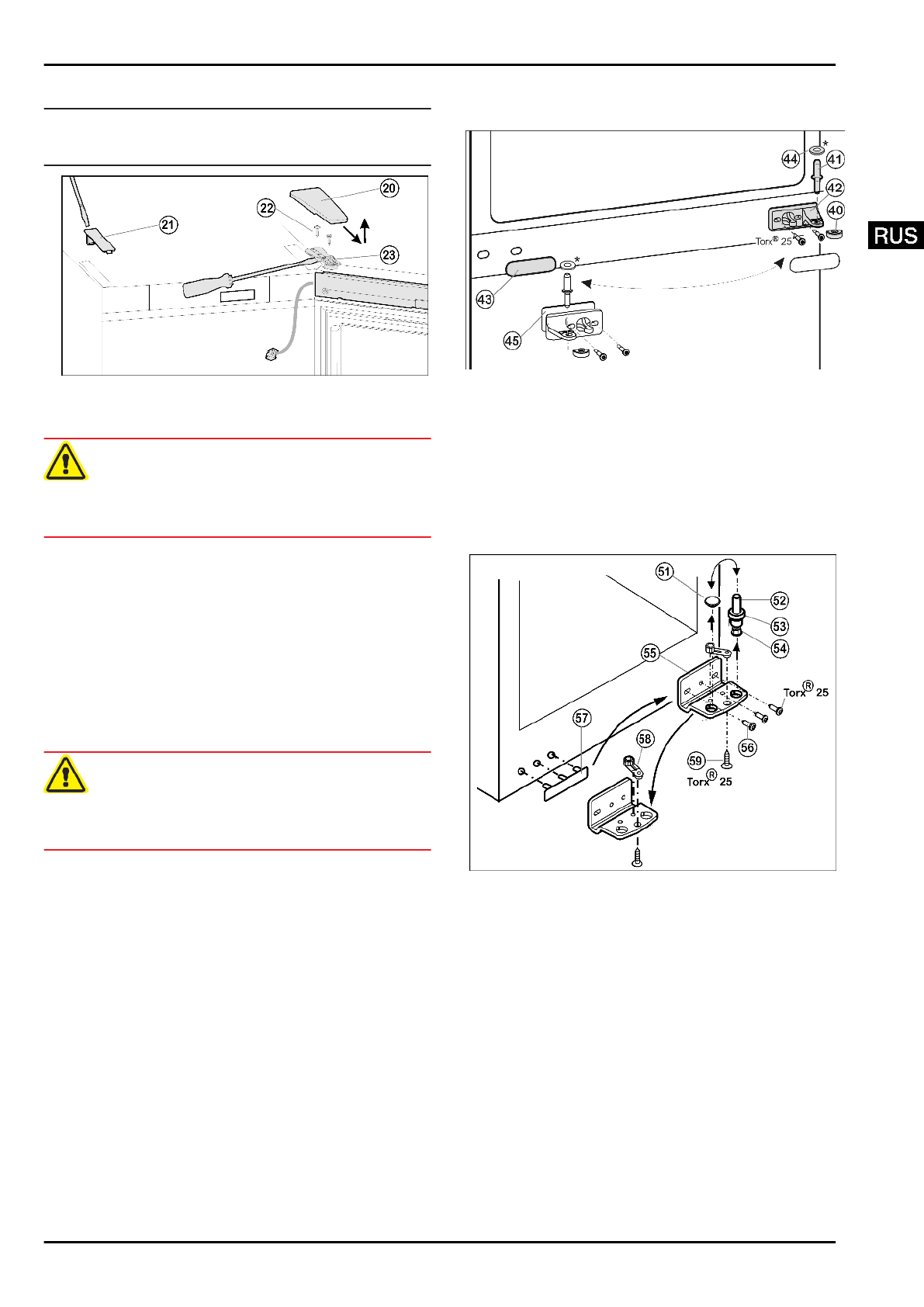

Fig. 6
u
Крышку
Fig. 6 (20) снимите движением вперед и вверх
u
Снимите крышку
Fig. 6 (21).
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Полностью вывернитевинты
Fig. 6 (22).
u
Снимите дверцу вместе с опорным кронштейном
Fig. 6 (23) и кабелем вверх. Для снятия, возможно,
понадобится осторожно подцепить опорный кронштейн
снизу шлицевой отверткой.
u
Отставьте дверь в сторону.
4.3.3 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 7 (41).
u
Снимите пластмассовый колпачок
Fig. 7 (40).
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Открутите средний опорный кронштейн
Fig. 7 (42) (2 шт.
Torx® 25).
u
Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
4.3.4 Перестановка средних опорных
деталей
Fig. 7
u
Осторожно снимите накладку
Fig. 7 (43).
u
Прикрутите средний опорный кронштейн
Fig. 7 (42) с
подкладкой
Fig. 7 (45) с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u
Защелкните накладку
Fig. 7 (43), повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.5 Перестановка нижних опорных
деталей
Fig. 8
u
Извлеките опорный винт
Fig. 8 (52) в комплекте с
шайбой
Fig. 8 (53) и регулируемой опорой Fig. 8 (54),
вытягивая его вверх.
u
Снимите пробку
Fig. 8 (51).
u
Открутите
Fig. 8 (56)опорный кронштейн Fig. 8 (55).
u
Открутите
Fig. 8 (59)опорную деталь Fig. 8 (58) и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 8 (57).
u
Снова прикрутите опорный кронштейн
Fig. 8 (55) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 8 (51) в свободное отверстие.
u
Вновь установите опорный винт
Fig. 8 (52) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
Ввод в работу
7
