u
Снова защелкните предохранитель
(31) на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 7 (30).

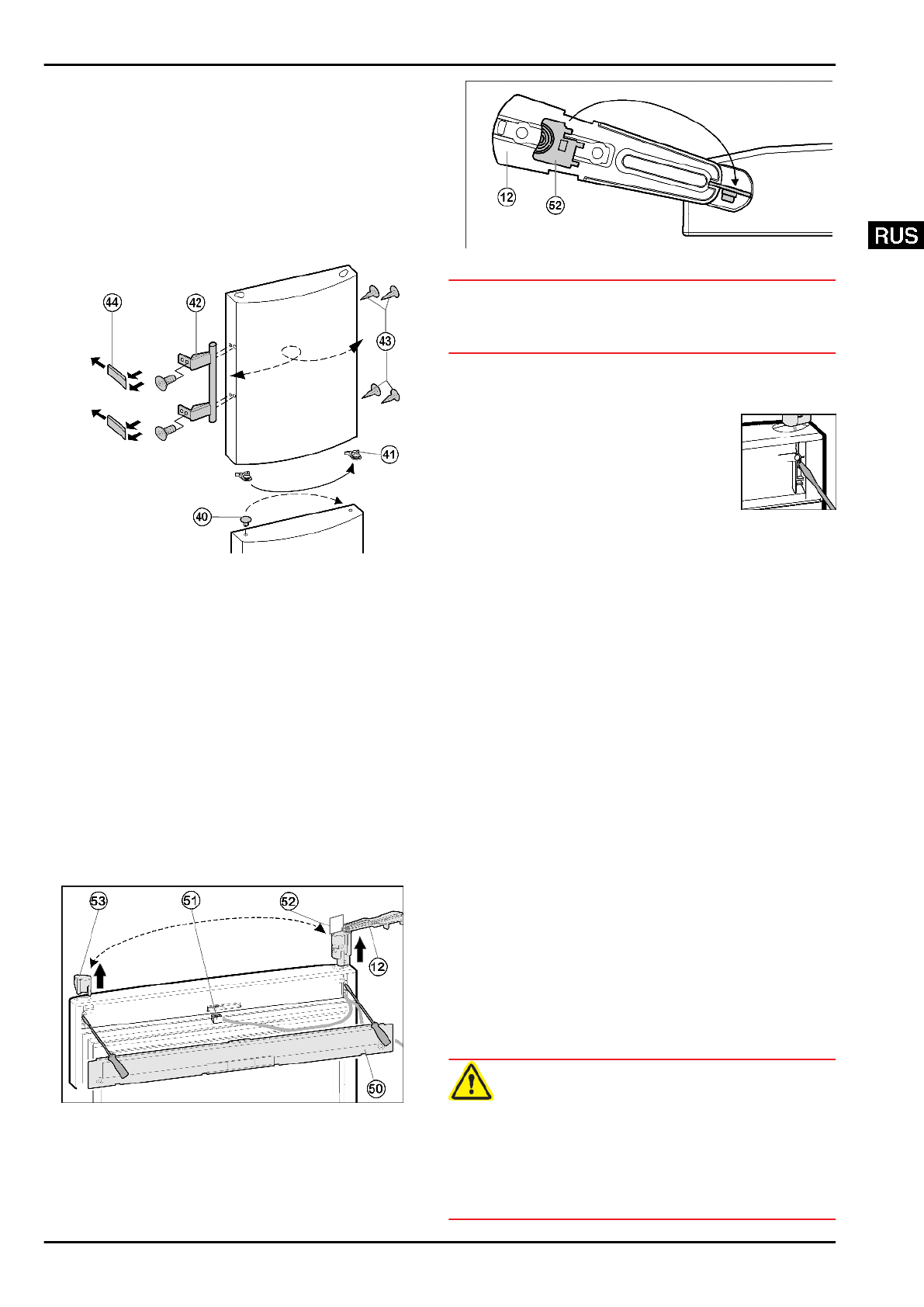

4.1.6 Перестановка ручек
u
Выведите из фиксатора верхней дверцы пружинный
зажим
Fig. 9 (41) и переставьте его на новую сторону
шарнира.
u
Извлеките пробку
Fig. 9 (40) из опорной втулки дверцы
и переставьте.
Fig. 9
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 9 (42), пробку Fig. 9 (43) и
прижимные пластины
Fig. 9 (44).
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.
4.1.7 Монтаж нижней двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 7 (32).
u
Закройте дверь.
u
Снова наденьте пластмассовый колпачок
Fig. 6 (20) на
средний опорный кронштейн
Fig. 6 (22).
u
Вставьте средний опорный палец
Fig. 6 (21) через
средний опорный кронштейн
Fig. 6 (22) в нижнюю
дверцу.
4.1.8 Перестановка кабельного разъёма
(верхняя дверца)
Fig. 10
u
Снимите крышку
Fig. 10 (50) на дверце с помощью
отвёртки.
u
Отсоедините разъем
Fig. 10 (51).
u
На верхней дверце поверните опорный кронштейн
Fig. 10 (12) наружу параллельно краю дверцы.
Fig. 11
ВНИМАНИЕ
Кабели могут перекрутиться и из-за этого получить повре-
ждения!
u
Используйте шаблон.
u
Отсоедините входящий в объем поставкишаблон
Fig. 11 (52) от опорного кронштейна и заблокируйте им
опорный кронштейн
Fig. 11 (12) и втулку от поворота.
u
При помощи отвертки вытолкните
опорный кронштейн
Fig. 10 (12) снизу и
снимите с двери вместе с кабелем.
u
Извлеките пробку
Fig. 10 (53) снизу при
помощи отвертки и вставьте на другой
стороне.
u
Проденьте кабель опорного кронштейна
Fig. 10 (12) на
противоположной стороне и установите опорный крон-
штейн.
u
Снимите шаблон
Fig. 10 (52) и закрепите на опорном
кронштейне.
u
Вставьте разъем
Fig. 10 (51).
u
Введите кабель в направляющую.
u
Зафиксируйте крышку
Fig. 10 (50) на дверце.
4.1.9 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 6 (21), закройте дверцу и установите верхний
опорный кронштейн
Fig. 5 (12) так, чтобы он защел-
кнулся в верхней стороне устройства.
u
Закрутите опорный кронштейн
Fig. 5 (12) (с усилием
4 Нм). При необходимости проделайте отверстия или
используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 5 (10) и крышку Fig. 5 (13).
u
Снова установите разъём
Fig. 4 (5).
u
Введите кабель в направляющую.
u
Снова установите крышку
Fig. 4 (3).
u
Установите крышку
Fig. 4 (2) снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
u
Установите крышку
Fig. 4 (1) снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
4.1.10 Выравнивание дверей
u
При необходимости выровняйте дверцу через два
продольных паза в нижнем опорном кронштейне
Fig. 7 (33) и среднем опорном кронштейне Fig. 6 (22)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 7 (33).
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
Ввод в работу
7
