30
W
Снова смонтируйте двери: Выньте из опорных втулок
дверцы и переставьте пробку
bp
.
- Верхнюю дверцу навесьте на опорный палец
7
(для
варианта I обратите внимание на распорную втулку
9
).
Закройте дверцу
- Вдвиньте средний палец
6
снизу через кронштейн
bm
в
опору дверцы. Следите, чтобы дверца была установлена
параллельно корпусу устройства, при необходимости
выровняйте с помощью изменения удлиненного
отверстия в опорной подставке.
- Навесьте нижнюю дверцу, закройте ее.
- Опорную деталь
4
поверните на 180, выньте опорный
палец
5
и снова вставьте его обратной стороной. Обе
детали смонтируйте в опорной подставке
bq
: вставьте
палец через кронштейн в опору дверцы, отведите
опорную деталь в сторону, сдвиньте ее вверх и слегка
прикрепите винтом
3
.
W
Перемещая дверь в удлиненном отверстии
bq
в опорной
подставке, выровняйте ее параллельно корпусу
устройства, затем плотно затяните винт
3
.
W
Надвиньте заглушку
1
на цоколе и, нажав, зафиксируйте
ее.
W
При открытой двери вставьте крышку
2
передней
частью в заглушку на цоколе и зафиксируйте сзади.
W
Переставьте
ручку дверцы
br
и заглушку
bt
. При
открытой дверце осторожно выведите спереди из
зацепления опорные пластины
bs
и сдвиньте их в
сторону; отвинтите ручку с помощью Torx®-шуруповерта
или шуруповерта с крестообразной насадкой.
При монтаже действуйте в обратном порядке: вдвиньте
опорные плаcтины и проследите на правильной
фиксацией.

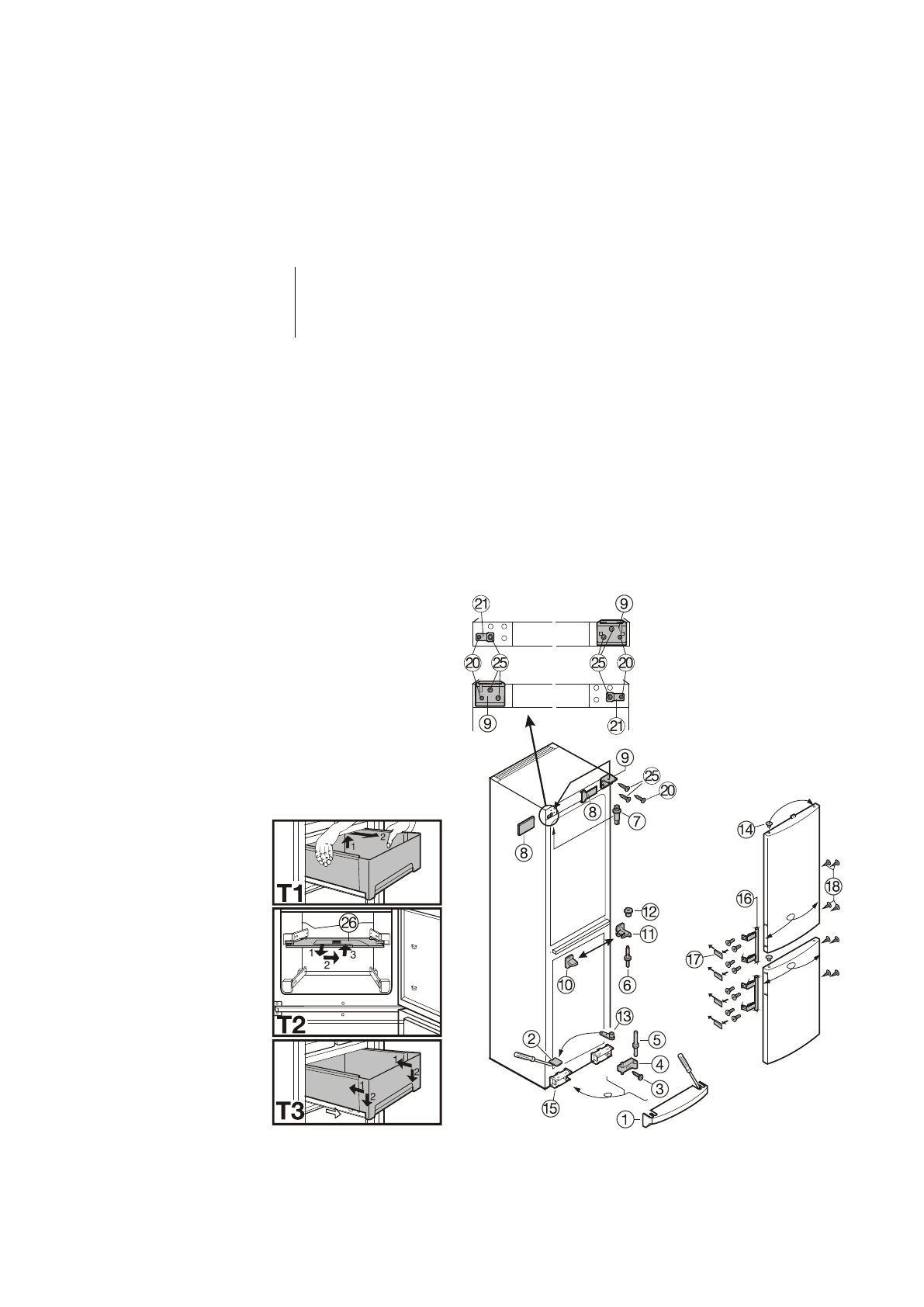

Изменение направления открывания дверцы
Всегда выполняйте работы по изменению направления
открывания двери при извлеченной из сетевой розетки
вилке!
W
При открытой дверце освободите с помощью отвертки
заглушку
1
на цоколе со стороны шарнира и вытяните ее
вперед.
- С помощью отвертки выведите из зацепления крышку
2
.
Закройте дверцу.
- Выверните винт M5
3
.
W
Вытащите вниз, отведите наружу и снимите опорную
деталь
4
с опорным пальцем
5
.
- Откройте дверцу, отклоните ее наружу и снимите.
- Вытащите вниз средний опорный винт
6
.
- Отведите наружу верхнюю дверцу и снимите ее вниз (при
варианте I обратите внимание на распорную втулку
9
).
W
Переставьте все опорные детали на противоположную
сторону:
W
поднимите крышку
8
со стороны ручки, сдвиньте ее
в сторону; поднимите и снимите крышку со стороны
шарниров.
- Отвинтите лист заземления
cm
: сначала освободите винт
заземления
cl
, затем крепежный винт
cq
.
- Отвинтите кронштейн
9
: сначала освободите винт
заземления
cl
, затем крепежный винт
cq
. Переставьте
кронштейн
9
на противоположную сторону: для более
легкого монтажа наденьте кронштейн сверху и сначала
плотно завинтите верхний крепежный винт
cq
M5, затем
винт
cq
и в конце винт заземления
cl
M4.
- Снова привинтите на стороне, где теперь будет ручка,
лист заземления
cm
, повернув его на 180°: сначала
крепежный винт
cq
, затем винт заземления
cl
.
- Переставьте опорный палец
7
в другое крепежное
отверстие. Используйте при этом внутренний
шестигранник имеющегося в комплекте вильчатого
ключа (раствор ключа 5).
- Снова смонтируйте кришки
8
: крышку со стороны
шарниров сдвиньте наружу и защелкните; крышку со
стороны ручки вдвиньте с внешней стороны и зафиксируйте.
- В средней части: Замена крышки
bl
с кронштейном
bm
:
выверните винты, снимите в сторону крышку
bl
и
кронштейн
bm
, поверните ее на 180° и вдвиньте ее с
противоположной стороны, вытащите опорную втулку
bn
и снова установите ее сверху.
- В нижней части: Поднимите с помощью отвертки
распорную деталь
bo
, установите ее на противоположной
стороне.
W
Переставьте ящики BioFresh
, рис.
T1, 2, 3
:
- Каждый ящик вытащите
полностью, возьмите за
заднюю часть , поднимите
вверх, рис.
T1
.
- Рис.
T2
: Вытащите крышку
выдвижного ящика
cr
вперед
и, переместив ее на сторону
новой установки ручки, снова
вдвиньте в направляющие
канавки до защелкивания
цапф.
- Снова установите выдвижные
ящики, соответственно,
поставьте ящик на полностью
выдвинутые направляющие
- они должны упираться в
переднюю стенку выдвижного
ящика - и вдвиньте его, рис.
T3
.
Выдвижной ящик и крышка
должны стоять точно друг над
другом.
Информация об изготовителе
Liebherr-Hausgeraete Lienz GmbH
A-9900 Лиенц
Др.-Ханс-Либхерр-Штрассе 1
Австрия
