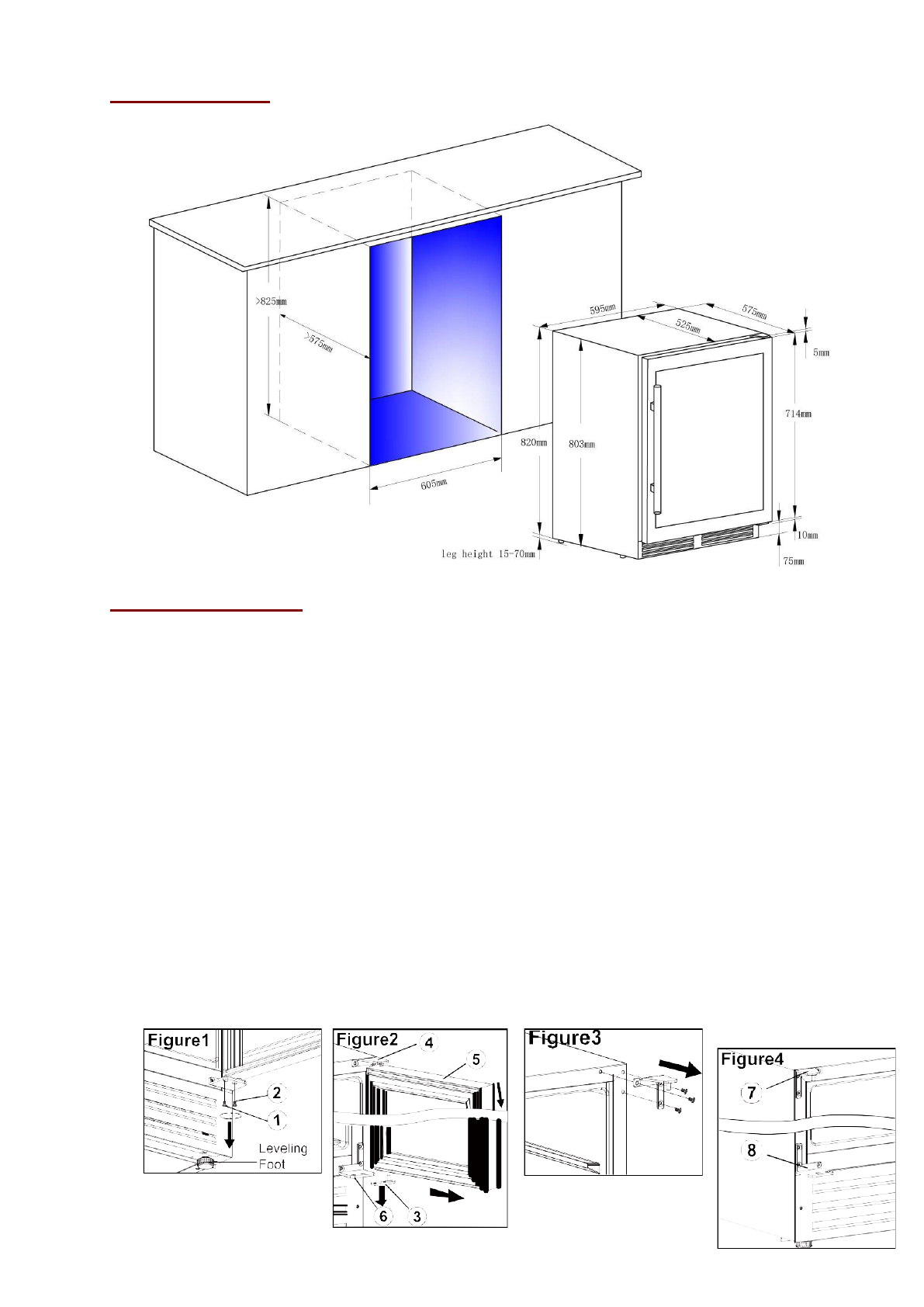

Чертеж встраивания









Перевешивание дверцы



Инструкция основана на устройстве, у которого уже установлена правая дверная петля. Чтобы закрепить



дверь от правой петли до левой,  вам необходимо  подготовить  2 новые запасные части: верхнюю  левую

петлю и нижнюю левую петлю. Эти запасные части находятся в вашем приборе, когда он



распакован.





Для  переустановки  двери  необходимо  сохранить  все  снятые  детали,  за  исключением  тех,  которые

помечены как “неиспользуемые”.



1.



Откройте дверцу и открутите 2 винта

①

и



. Смотрите рисунок 1.



2.



Осторожно  снимите  дверь  с  верхней  правой  петли

④

предотвращая  от  поцарапывания.  Выньте

опорный стержень



③

из отверстия дверной петли. Смотрите рисунок 2.



3.



Выверните  6  декоративных  пластиковых  болтов,  закрывающих  зарезервированные  отверстия  для

винтов шарниров в переднем левом углу шкафа. Сохраните их в количестве



7.



4.



Отвинтите верхний правый шарнир ○,4(более не используется) и нижний левый шарнир ○,6 (более не

используется) из шкафа. Смотрите рисунок 3.



5.



Установите  верхний  левый  шарнир  ○,7



и



нижний



левый



шарнир



○,8  к  левой  стороне  шкафа.

Убедитесь, что винты



затянуты. Смотрите рисунок 4.



6.



Переверните  дверь  вверх  ногами



и  установите  ее  на  левые  петли,  выполнив  действия,

противоположные снятию двери, как описано выше



7.



Закройте отверстия для винтов шарнира с правой стороны 6 декоративными пластиковыми болтами.

Украшающий пластиковый болт, сохраненный с номером 3.
