Встановити  посудину  і  полозки  на  обрану  полицю-скло  в

зворотній послідовності.

3.3

 Посудину відділення свіжості (при наявності) для заванта-

ження та вивантаження продуктів слід висунути на себе до упору.

Для зручності в експлуатації посудина переміщується по роли-

ковим направляючим.

При  необхідності  дістати  посудину  з  ХВ  рекомендується  ви-

сунути її на себе до упору, потім підняти вгору, взявшись за бічну
і передню поверхні, і звільнити ролики судини з направляючих з
обох сторін. Для встановлення посудини в холодильник необхідно
ролики посудини (з обох сторін) встановити в напрямні і, піднявши
вгору, засунути його.

3.4

  В   п о суд и н і   ( д л я   о в о ч і в   а б о   ф ру кт і в )   п е р е д ба ч е н а

можливість регулювання вологості для забезпечення оптимальних
умов зберігання продуктів. Завдяки регульованим рівнем вологості
продукти можуть зберігати свою свіжість значно довше.

Над посудиною (для овочів або фруктів) встановлена полиця

з  регулятором  вологості  відповідно  до  малюнку  1.  Регулювання
вологості проводиться переміщенням заслінки в напрямку стрілки
відповідно до малюнку 6:

–  положення  «

low

»  (низька  вологість)  підходить  для  трива-

лого  зберігання  упакованих  продуктів  харчування.  Заслінку  слід
зрушити  на  себе  –  вентиляційні  отвори  відкриті,  температура  і
вологість знижуються;

– положення «

high

» (висока вологість) підходить для коротко-

строкового зберігання упакованих продуктів харчування з високою
природною вологістю, як наприклад салат, овочі, фрукти. Заслінку
слід зрушити від себе – вентиляційні отвори закриті, температура
і вологість підвищуються.

Між розподілами «

low

» і «

high

» передбачено два проміжних

п ол о же н н я   з а с л і н к и   в і д п о в і д н о   д о   м а л ю н ку   6 ,   п р и   я к и х
вентиляційні отвори відкриті/закриті не повністю.

Для  створення  оптимальної  вологості  у  посудині  (для  овочів

або фруктів) з урахуванням кількості завантажених продуктів слід
встановити заслінку в необхідне положення.

3.5

  Обмежувач  для  пляшок  запобігає  їх  перекидання  при

відкриванні та закриванні дверей. Обмежувач може переміщатися
уздовж стінки ємності відповідно до малюнку 7.

4   С И С Т Е М А   А В Т О М А Т И ч Н О г О

Р А З М О Р О ж У В А Н Н Я

4.1

У  холодильнику  використовується  автоматична  система

розморожування.  Іній,  що  з’являється  на  задній  стінці  ХВ,  тане  в

циклі розморожування при вимкненні компресора і перетворюється

в краплини води. Краплини талої води стікають в лоток відповідно

до  малюнку  8,  потім  через  патрубок  потрапляють  в  посудину  на

компресорі  і  випаровуються.  В  отвір  лотка  встановлений  йорж,

призначений для усунення засмічення системи зливу.

В  деяких  випадках  іній  може  залишитися  на  задній  стінці  ХВ

після вмикання компресора, що не є несправністю. Іній розтане в

наступних циклах розморожування, передбачених в роботі холо-

дильника.

4.2

 Необхідно регулярно стежити за чистотою лотка (не рідше

1  разу  на  3  місяці).  Наявність  води  у  лотку  вказує  на  засмічення

системи зливу.

Для усунення засмічення слід:

– прочистити йоржиком отвір в лотку, щоб вода без перешкод

стікала до посудини;

– вимити йорж і встановити відповідно до малюнку 8.

У холодильнику з відділенням свіжості для усунення засмічення

системи зливу попередньо слід дістати посудину відділення свіжості

відповідно до 3.3.

ЗАБОРОНЯЄТЬСЯ

  експлуатувати  холодильник  з  засміченою

системою зливу. Вода, що з’явилася на дні ХВ або потрапила в місце

прилягання планки передньої до шафи внутрішньої ХВ відповідно

до малюнку 8, може викликати корозію зовнішнього шафи холо-

дильника, порушити теплоізоляцію, привести до зіпсування шафи

холодильника.

5   К О М Б І Н А ц І Я   Х О Л О Д И Л Ь Н И К А   І

М О Р О З И Л Ь Н И К А   S i d E   B Y   S i d E

5.1

 Комбінація Side by side (пліч-о-пліч) передбачає з’єднання

холодильника Х-1602-ХХХ і морозильника М-7606-ХХ2-N одного
колірного виконання.

5.2

 Комплект монтажних частин і інструкція по монтажу входить

до комплекту поставки морозильника М-7606-ХХ2-N.

5.3

 Габаритні розміри комбінації Side by side наведені на ма-

люнку 9 в міліметрах.

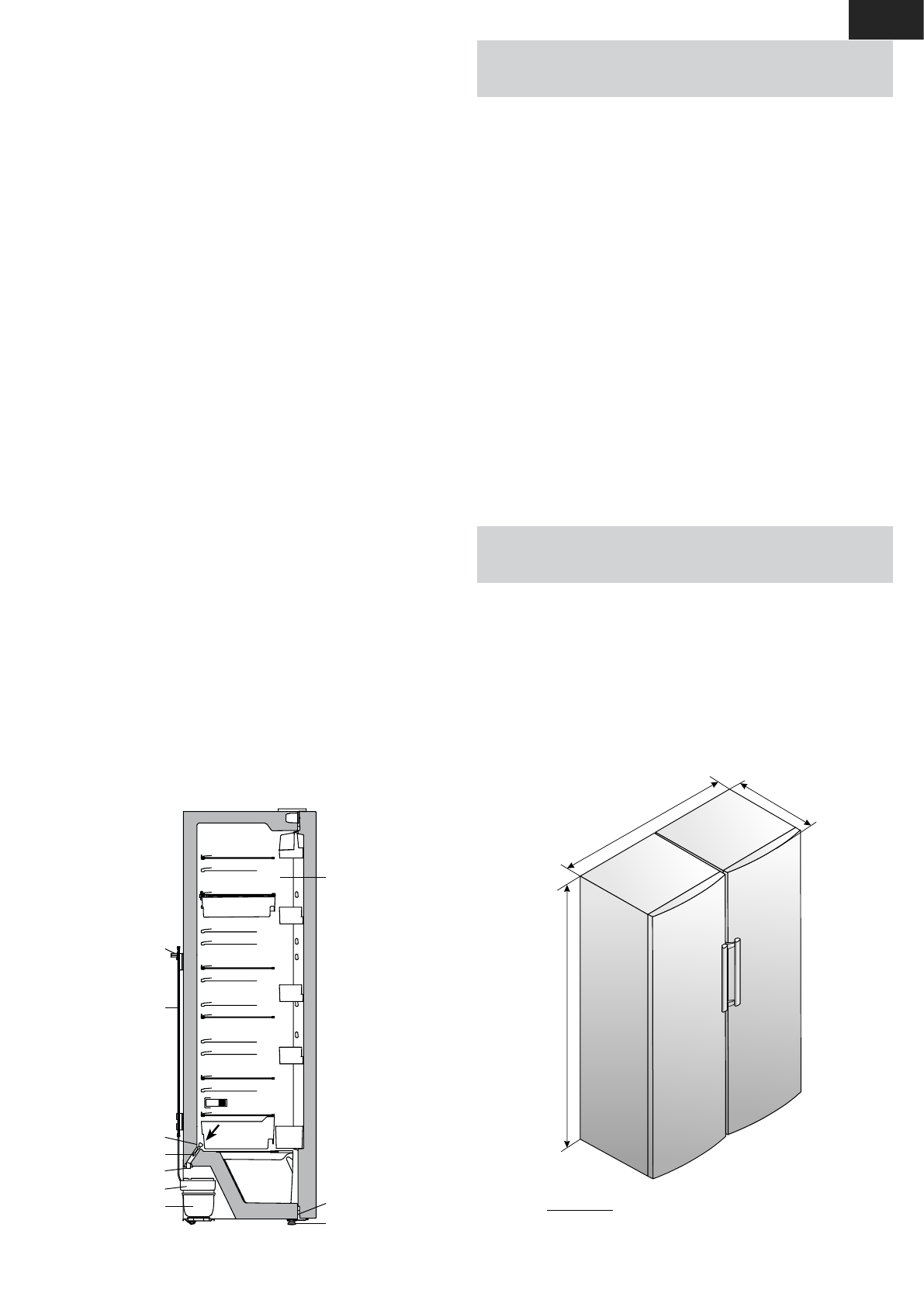

Малюнок 8 – Схема зливу талої води з ХВ

йорж

конденсатор

лоток

упор задній

пацівок

посудина

компресор

опора

шафа внутрішня ХВ

планка передня

1200

1868

654*

Малюнок 9 –

Габаритні розміри комбінації Side by side

* Розмір вказано з урахуванням упорів задніх
