28

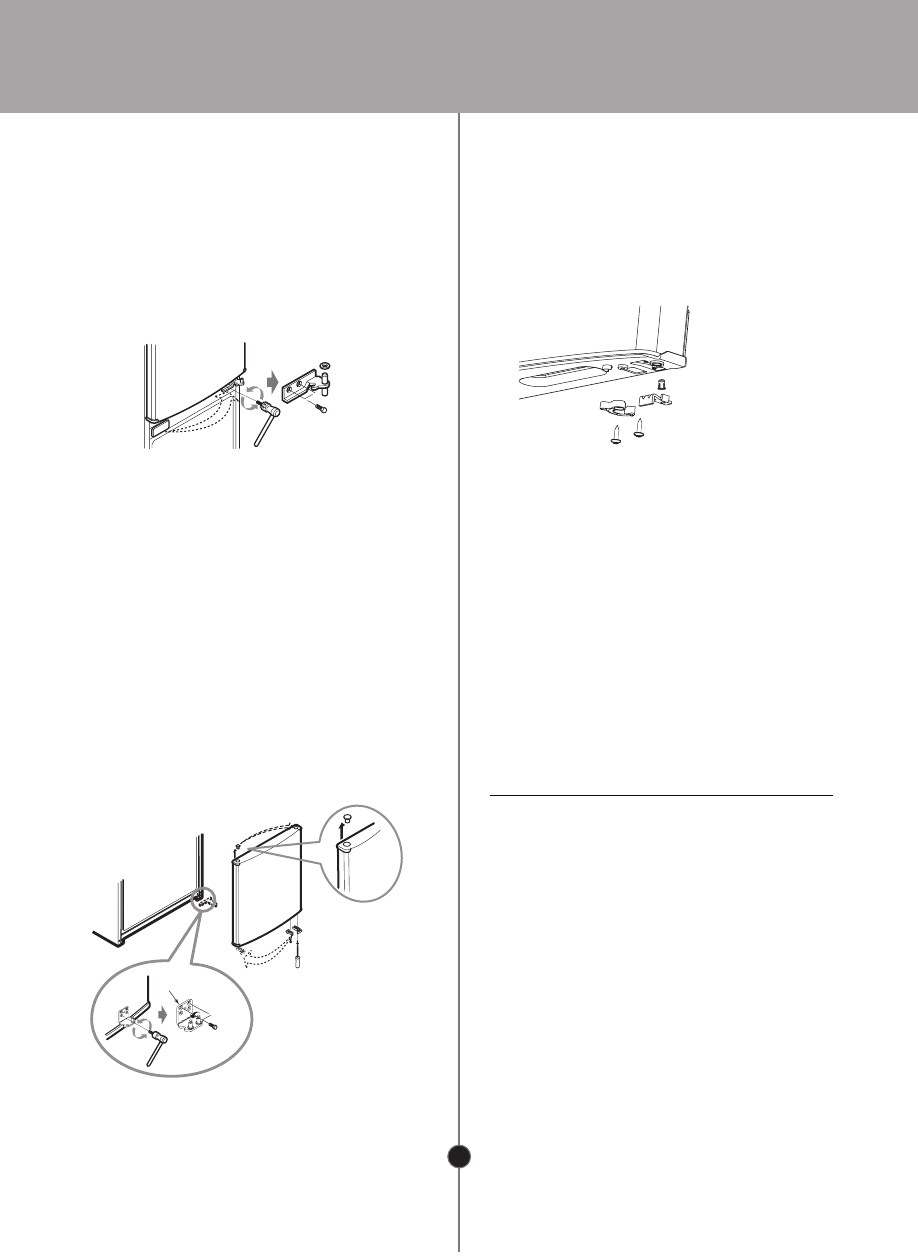

• Снимите центральную дверную петлю

(23) рис. 7, открутив болты (22) рис. 7

шестигранником на 5мм;

• Снимите дверь морозильного отделе-

ния;

• Заглушку (24) рис. 7 зафиксируйте с

противоположной стороны холодильни-

ка;

(22)

(23)

(24)

Рис. 7

(23а)

(25)

(27)

(26)

Рис. 8

(28)

• Снимите шайбу (23) рис. 7 с централь-

ной петли (23а) рис. 7. При последую-

щей установке установите шайбу на

верхний штырь петли;

• Снимите нижнюю дверную петлю (26)

рис. 8, открутив винты (25) рис. 8

открутите стержень (27) рис. 8 и

зафиксируйте его с противоположной

стороны петли (26) рис. 8 используя

ключ на 6 мм;

• Снимите заглушку (28) рис. 8 в верхней

части двери морозильного отделения и

установите с противоположной сторо-

ны;

• Снимите ограничитель (29) рис. 9 и

втулку (31) рис. 9 и доводчик (32) рис. 9,

в нижней части двери холодильного

отделения, открутив винты (33) рис. 9, и

закрепите их на противоположной

стороне. Проделайте аналогичную

операцию для двери морозильного

отделения;

(33)

(29)

(32)

(31)

Рис. 9

• Установите нижнюю дверную петлю (26)

рис. 8 морозильного отделения, далее

дверь морозильного отделения,

центральную дверную петлю (23а) рис. 7

холодильного отделения, дверь

холодильного отделения, верхнюю

дверную петлю (19) рис. 6, подключите

соединительный кабель (9) рис. 2,

установите крышку (13) рис. 4 (11) рис. 3

и (7) рис. 2 в обратной последовательно-

сти.

SmartDiagnosis

™

(мобильная диагностика)

Используйте данную функцию только по

рекомендации Центра поддержки клиен-

тов (номер телефона указан в гарантий-

ном талоне).

Звук, сопровождающий передачу данных

для Сервисного центра, схож со звуком

работы факса.
