12

RU

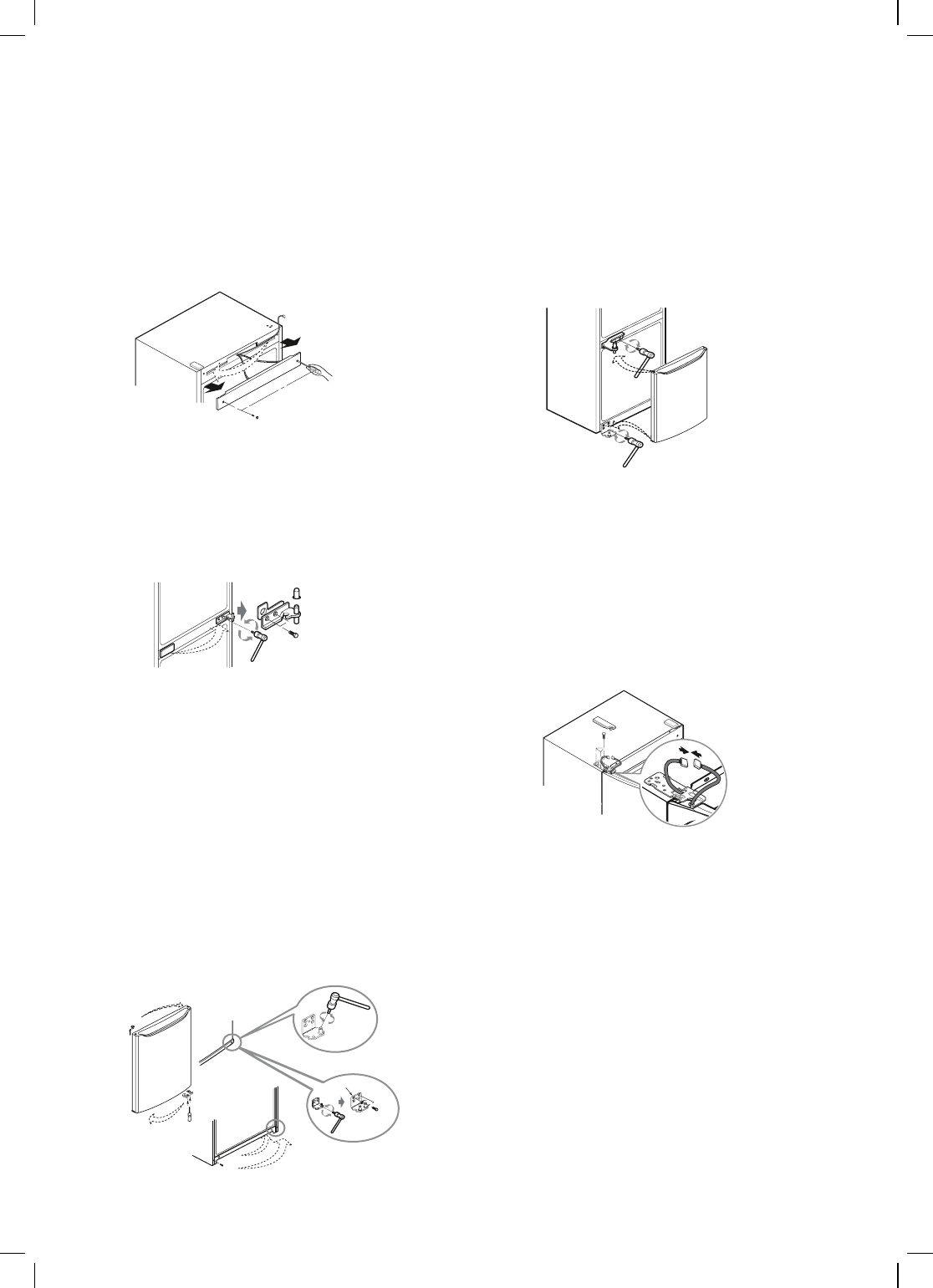

Перевесьте на противоположную сторону

в специально предназначенное место

доводчик (23) и зафиксируйте его.

•

Отклейте защитную наклейку (25) и

приклейте ее на отверстие с

противоположной стороны.

(24)

(В)

(23)

(9)

(10)

(25)

(22)

•

Отвинтите винт (10 ) на нижней части

двери, фиксирующей упор (9) двери

морозильного отделения, переместите

упор (9) на противоположную сторону в

специально предназначенное место и

зафиксируйте его.

•

(17)

(В)

(20)

(9)

(16)

•

Приложите снятую нижнюю петлю (20) к

отверстиям, расположенным на

противоположной стороне корпуса и

закрепите ее болтами (21).

•

Закрутите болт (22) в корпус с

противоположной стороны.

•

Установите дверь морозильного отделения

на ось нижней петли.

•

Разверните снятую среднюю петлю (17)

осью наружу и закрепите ее болтами (16)

(затягивать болты следует аккуратно,

чтобы не поцарапать дверь).

(27)

(26)

(5)

(28)

(3)

•

Установите дверь холодильного отделения

путем совмещения отверстия в нижней

части двери и оси средней петли (17).

•

Установите верхнюю петлю (26),

поместив ось в соответствующее верхнее

отверстие двери холодильного отделения.

•

Соедините разъемы кабеля (5) (только

для моделей с панелью управления тип 3,4).

•

Закрепите верхнюю петлю (26) при помощи

болтов (3). Установите левую крышку

верхней петли (27).

•

Установите заглушку (28).

•

Детали (26), (27), (28) поставляются в

комплекте холодильника.

Снимите заглушку (18) и установите ее

на место снятой передней петли.

•

(18)

(17)

(16)

•

Открутите стержень (19) используя

L-образный ключ с головкой на 6 мм

нижней петли (20), вращая ее против

часовой стрелки,  и вкрутите в

противоположное отверстие.

•

Открутите болты (21), крепящие нижнюю

петлю и болт (22) на корпусе

холодильника.

•

Отвинтите винт (10) на нижней части

двери, фиксирующий доводчик двери

(23) морозильного отделения.

•

Переместите верхний колпачок (24) на

противоположную сторону.

(21)

(19)

(20)

(19)

При помощи плоской отвертки

нажмите и отделите колпачки (12) с

передней панели (11) и отвинтите винты

(13), снимите панель (11), переместите

кабель (15) на противоположную сторону.

После установки на место панели (11),

закрутите винты (13) и закройте их головки

колпачками (12).

•

•

•

Открутите болты (16) средней петли (17)

шестигранным ключом на 5 мм, снимите среднюю

петлю и приподнимите дверь

морозильного отделения (В), чтобы снять

ее.

(15)

(8)

(11)

(13)

(12)
