12

KK

(14) (5)

(7)

(А)

(9)

(10)

(6)

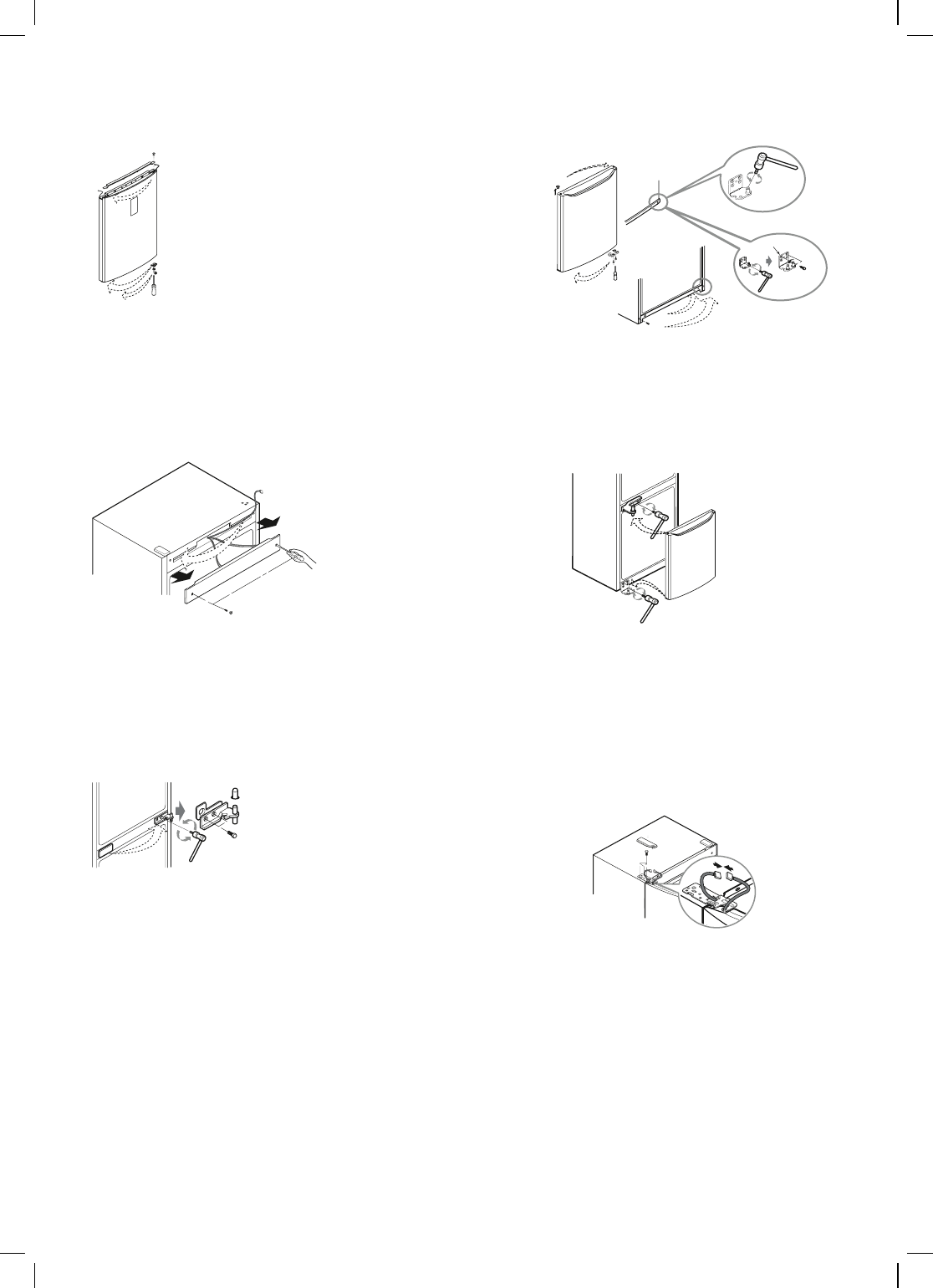

(Сыртқы түрдегi дисплейлер үшiн, 2 - түрі)

Тегіс бұрағыш арқылы алдыңғы

панельден (11) қалқапшаларды (12)

алыңыз, бұрандаларды (13) бұрап алыңыз,

панельді (11) алыңыз, кабельді (15)

қарама-қарсы жағына ауыстырыңыз.

Панельді (11) орнына орнату үшін,

бұрандаларды (13) бұрап кіргізіңіз жəне

бастарын қалпақшалармен (12) жабыңыз.

•

•

Төменгі ілмектің (20) өзекте (19) L-тəрізді

кілтін 6 мм басымен қолданыңыз бұрап

шығарып  сағат тіліне қарсы бағытта бұрап,

алыңыз жəне қарама-қарсы саңылауға

бұрап кіргізіңіз.

Төменгі ілмекті бекітетін болттарды (21)

жəне тоңазытқыш корпусындағы болтты

(22) бұрап алыңыз. Тоңазытқыш бөлімі

есігінің топсасын (23) бекітетін есіктің

төменгі жағындағы бұранданы (10) бұрап

алыңыз. Жоғарғы қалпақшаны (24)

қарама-қарсы жағына ауыстырыңыз.

Қорғаныс жапсырмасын (25) алыңыз жəне

оны қарама-қарсы жағындағы саңылауға

жапсырыңыз.

•

Ортаңғы ілгектің (17) болттарын (16) 5 мм

алты бұрышты кілтпен бұрап алыңыз,

ортаңғы ілмекті шешіп алыңыз жəне

тоңазытқыш бөлімінің есігін (В) шешіп алу

үшін, есікті сəл көтеріңіз. Бітеуішті (18)

алыңыз жəне оны алынған ортаңғы

ілмектің орнына орнатыңыз.

(15)

(8)

(11)

(13)

(12)

(18)

(17)

(16)

(17)

(В)

(20)

(9)

(16)

•

Шешіп алынған төменгі ілмекті (20)

корпустың қарама-қарсы жағындағы

саңылауларға қойыңыз жəне оны

болттармен (21) бекітіңіз. Болтты (22)

корпусқа қарама-қарсы жағынан бұрап

кіргізіңіз. Мұздатқыш бөлімінің есігін төменгі

ілмек осіне орнатыңыз. Алынған ортаңғы

ілмекті (17) өсін сыртқа қаратып бұрыңыз

жəне болттармен (16) бекітіңіз (есікті

қырнап алмау үшін, болттарды абайлап

бекіту қажет).

(27)

(26)

(5)

(28)

(3)

•

Тоңазытқыш камерасының есігін есіктің

төменгі жағындағы саңылау мен ортаңғы

ілмек өсін (17) қиыстыру арқылы

орнатыңыз. Өсін тоңазытқыш бөлімі есігінің

сəйкес жоғарғы саңылауына қойып,

жоғарғы ілмекті (26) орнатыңыз. Кабель

коннекторларын (5) қосыңыз (тек сыртқы

түрдегі дисплейі бар үлгілер үшін, 2 - түрі).

Жоғарғы ілмегін (26) болттардың (3)

көмегімен бекітіңіз. Жоғарғы ілмектің (27)

сол жақ қақпағын орнатыңыз.

Бітеуішті (28) орнатыңыз.

(26), (27), (28) бөлшектері тоңазытқыш

жинағымен бірге жеткізіледі.

•

Есіктің төменгі жағындағы, мұздатқыш

бөлімі есігіндегі тіректі (9) бекітетін

бұранданы (10) бұрап алыңыз,тіректі (9)

қарама-қарсы жағындағы арнайы орынға

ауыстырыңыз жəне бекітіңіз.

Топсаны (23) қарама қарсы жағындағы

арнайы орнына қайта іліңіз жəне бекітіңіз.

(24)

(В)

(23)

(9)

(10)

(25)

(22)

(21)

(19)

(20)
