ВАРИАНТ II: ПАНЕЛЬ УПРАВЛЕНИЯ НА ДВЕРЦЕ ПРИБОРА
Вам потребуются: ключ гаечный №8, крестовая отвертка, ключ torx 25, шлицевая отвертка.
Перенавешивание дверцы должны производить не менее двух человек!
1.
Снимите крышку верхнего шарнира А, заглушку разъема В1 и заглушку M.
2.
Отсоедините разъем С, открутите верхний шарнир D и снимите дверцу Е с нижнего шарнира I.
3.
Снимите боковые бленды F и G, затем открутите и снимите центральную бленду Н.
4.
Верхний шарнир D вместе с разъемом и кабелем переставьте на другую сторону. Установите на
место все три бленды F, G и H, при этом проложите кабель в желобки на блендах, как он был до
демонтажа.
5.
Наклоните прибор назад (следите, чтобы прибор не облокачивался на конденсатор, иначе можно
повредить охлаждающий контур), открутите нижний шарнир I и ножку J и прикрутите их с другой
стороны. При этом не забудьте подложить прокладку, как она была установлена до снятия дверцы.
6.
Заглушку В2, втулку K и ограничитель L переставьте на противоположную сторону. Установите
дверцу E на нижний шарнир I.
7.
Прикрутите верхний шарнир D на противоположную сторону и подсоедините разъем C.
8.
Установите крышку верхнего шарнира А, заглушку разъема В1 и заглушку M.
9. Перестановка ручки N:
Снимите заглушки, открутите винты и снимите ручку. С противоположной
стороны снимите заглушки и прикрутите ручку. Поставьте заглушки на ручку. В образовавшиеся
отверстия с противоположной стороны поставьте заглушки, которые прилагаются в комплекте.

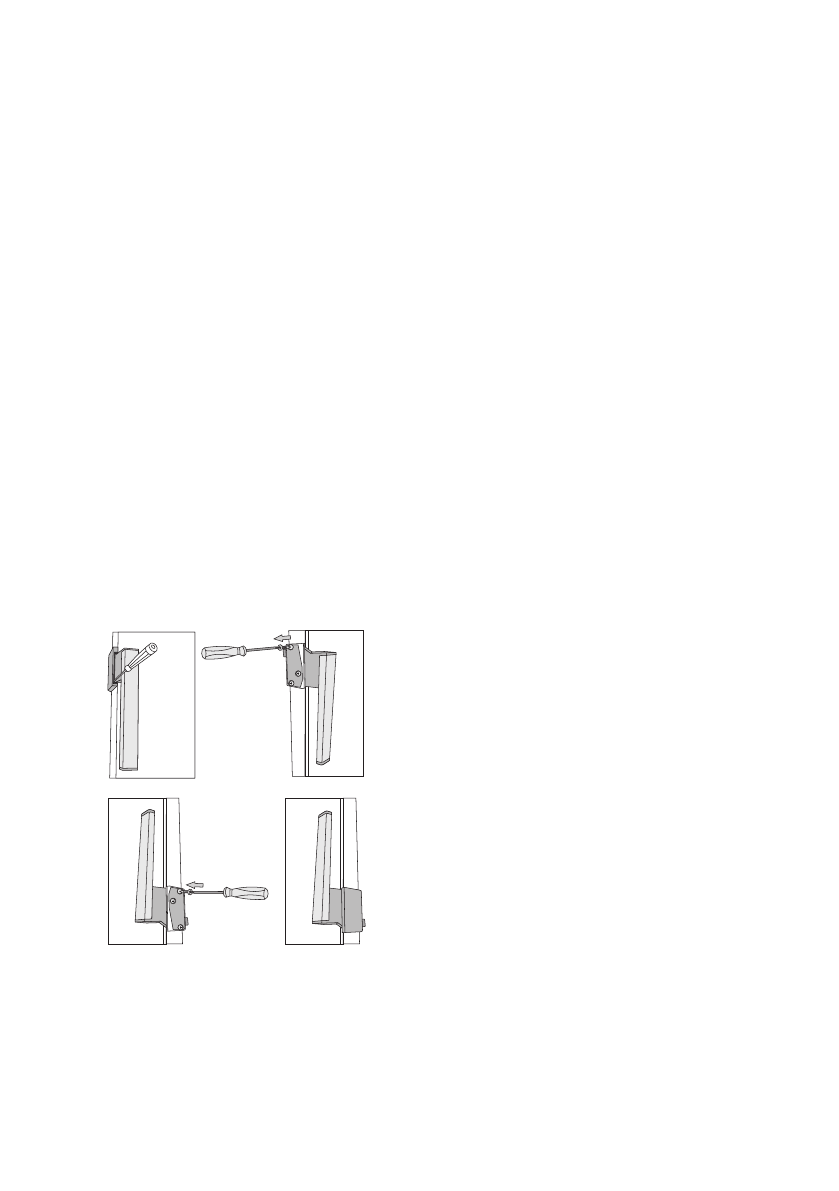

Перестановка ручки-толкателя:
– Небольшой отверткой подденьте крышку ручки,
как показано на рисунке 1.
– Снимите заглушки на противоположной стороне
дверцы.
– Открутите три винта, крепящие ручку. Следите,
чтобы ручка осталась в сборе.
– Переверните ручку на 180°, как показано на
рисунке 3, и прикрутите ее с противоположной
стороны дверцы.
– Закрепите на ручке крышку и вставьте
заглушки.
1
2
3
4
