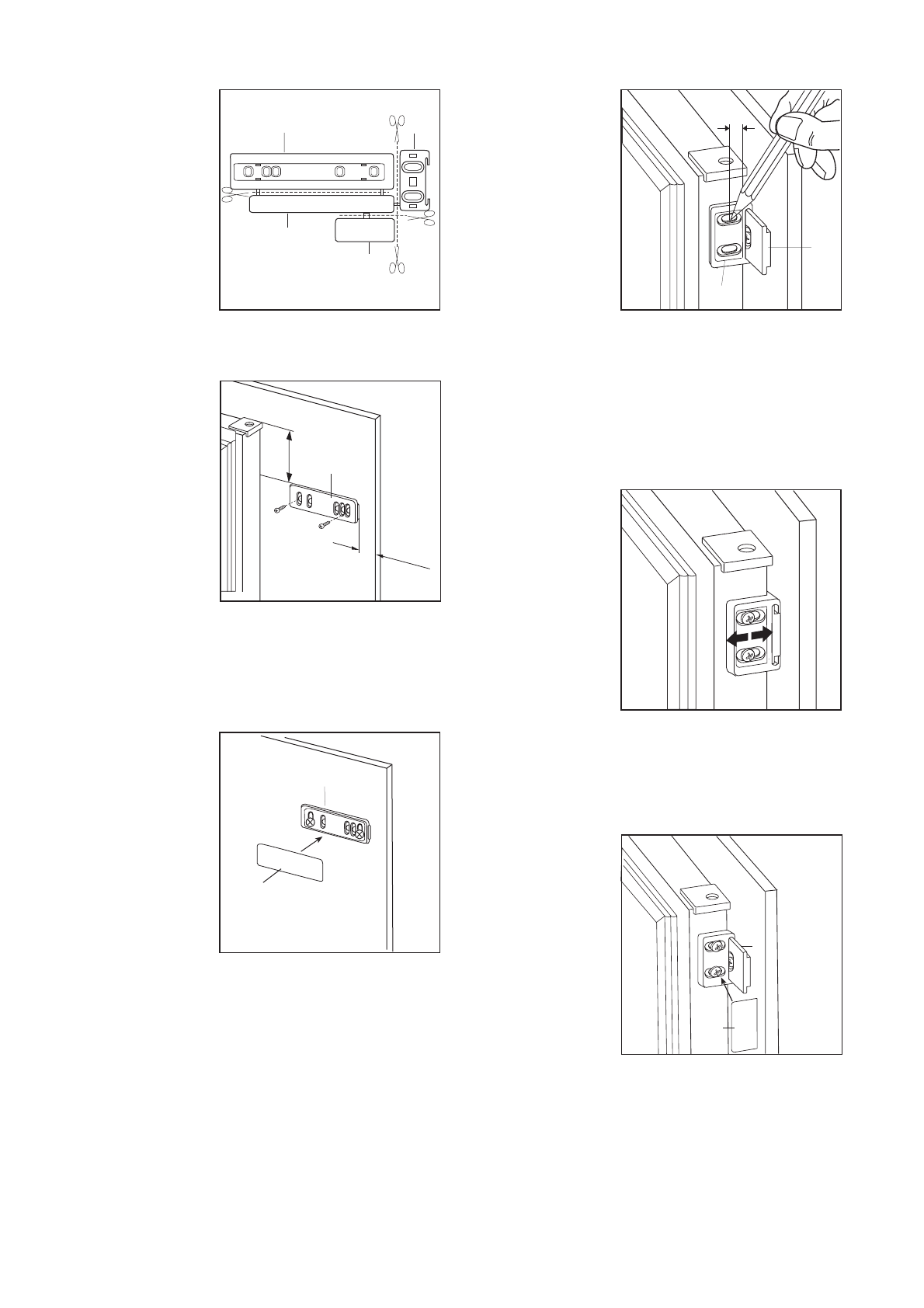

6. Separe as peças A, B, C, D, como indicado na

figura.

PR266

A

B

C

D

20mm

A

50mm

PR166

7. Apoie a guia (A) na parte interior da porta do móvel

em cima e em baixo como indicado na figura, e
marque a posição dos furos externos. Uma vez
preparados os furos, fixe a guia com os parafusos
anexos.

P R 3 3 / 2

C

A

8. Engate a cobertura (C) na guia (A).

8mm

PR167

A

B

9. Abra a porta do aparelho e a do móvel a 90° aprox.

Insira a esquadria (B) na guia (A). Mantenha juntas
a porta do aparelho e a do móvel e marque os
furos como indicado na figura. Retire as
esquadrias e realize uns furos de ø 2 mm a 8 mm
do bordo externo da porta. Posicione novamente a
esquadria por cima da guia e fixe com os
parafusos anexos.

10. Para a eventual operação de alinhamento da

porta do móvel, utilize o jogo das aberturas
ovaladas. No fim da operação, é necessário
verificar se a porta do aparelho fecha
correctamente.

11. Engate a cobertura (D) na guia (B).

PR168

PR167/1

D

B
