2.

Установить, прилагая усилие, декоративную
ленту между прибором и мебелью.

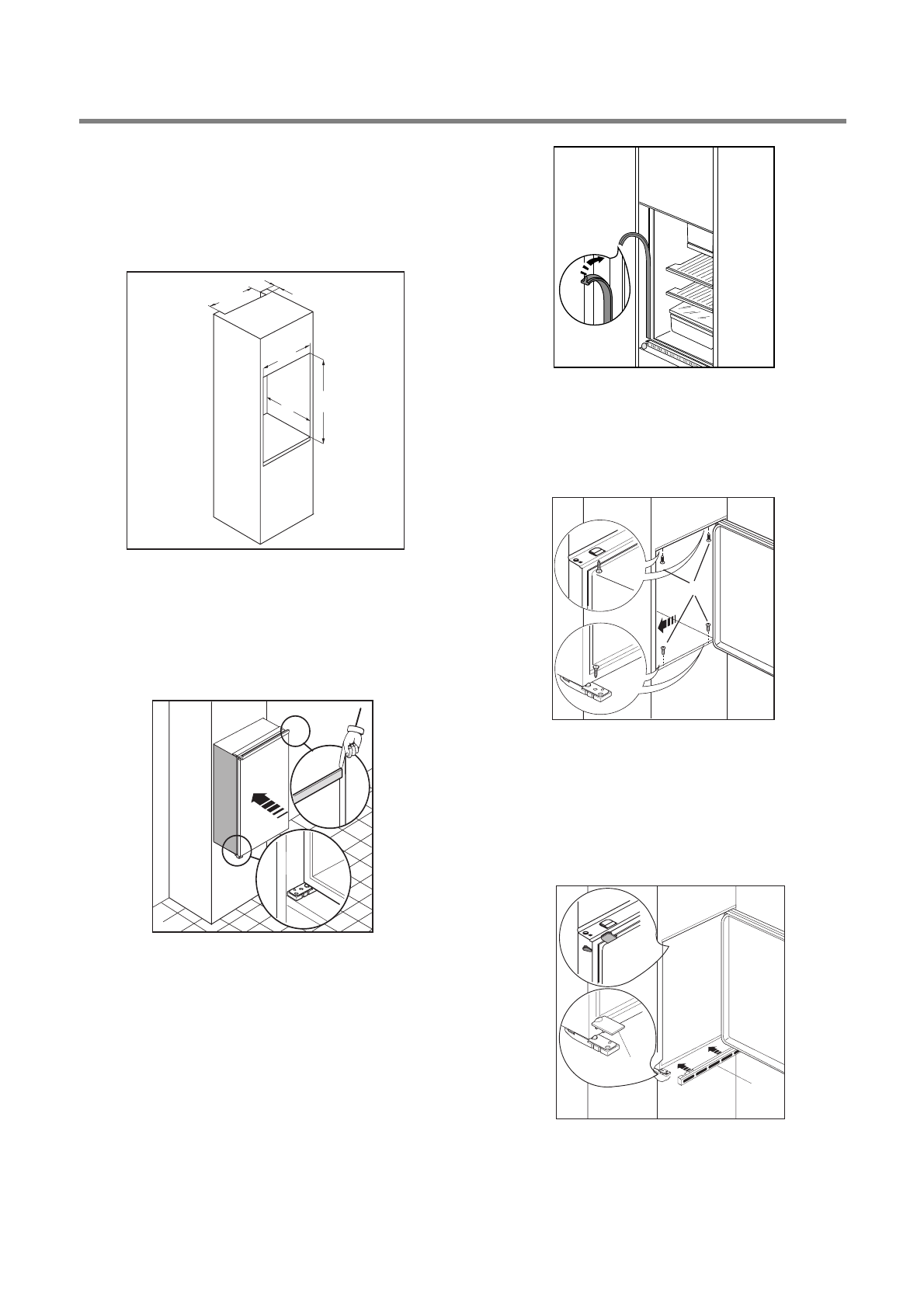

Инcтpукции по вcтpoeннoй установке

45

Размеры проёма

ERN 1672

ERN 2371

Высота 880

1225

мм

Глубина 550

550

мм

Ширина

560

560

мм

Н e o б xo д и м o ,   ч т о б ы   п p o e м ,   в   ко т o p ы й
п p o и з в o д и т с я   в c т p a и в a н и e ,   и м e л
вeнтиляционное oтвepcтиe cлeдyющиx paзмepoв:
Глyбинa    50 мм
Шиpинa  540 мм

PR0

540

50

3

2

1

1.

В с та в и т ь   п р и б о р   в   п р о ё м   д о   т ех   п о р ,   п о к а
верхний стопор не упрётся в панель мебели.

D022

1

2

D132

I

3.

П р и б л и з и т ь   п р и б о р   к   б о ко в и н е   м е б е л и ,
противоположной петлям. Закрепить прибор
имеющимися 4 винтами

(I).

B

E

C

D

4.

Установить вентиляционную решётку

(B) и

накладку петли (E), защёлкнув их.
Вставить крышки (C-D) в отверстия петель.
