6.

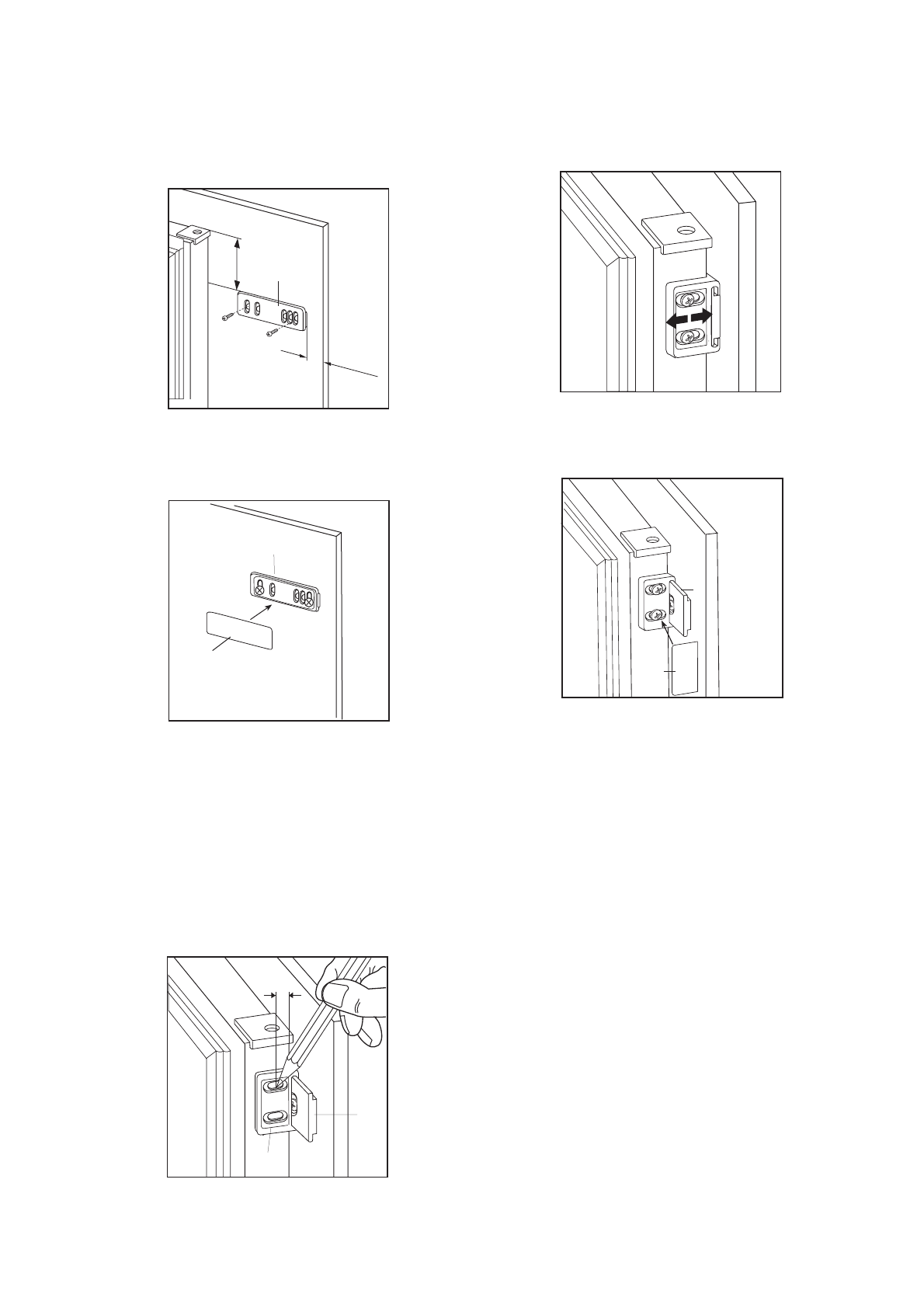

Place guide (A) on the inside part of the furniture
door, up and down as shown in the figure and
mark the position of external holes. After having
d r i l l e d   h o l e s ,   f i x   t h e   g u i d e   w i t h   t h e   s c r e w s
supplied.

7.

Fix cover (C) on guide (A) until it clips into place.

8.

Open the appliance door and the furniture door at
90¡. Insert the small square (B) into guide (A). Put
together the appliance door and the furniture door
and mark the holes as indicated in the figure.

Remove the squares and drill holes with ¯ 2 mm
at 8 mm from the outer edge of the door. Place the
small square on the guide again and fix it with the
screws supplied.

20mm

A

50mm

PR166

P R 3 3 / 2

C

A

8mm

PR167

A

B

9.

S h o u l d   t h e   l i n i n g   u p   o f   t h e   f u r n i t u r e   d o o r   b e
necessary, use the clearance of slots. At the end
of operations, it is necessary to check if the door
of the furniture closes properly.

PR168

10.

Fix cover (D) on guide (B) until it clips into place.

PR167/1

D

B
