9. B н о в ь   у с та н о в и т е   к р о н ш т е й н   н а

н а п ра в л я ю щ у ю   и   з а к р е п и т е   в ход я щ и м и   в
комплект винтами.
Для выравнивания двери шкафа пользуйтесь
регулировочными прорезями.
B ы п ол н и в   э т и   о п е р а ц и и ,   н е о б ход и м о
п р о в е р и т ь   п л о т н о с т ь   з а к р ы т и я   д в е р и
прибора.

PR167

Ha

Hb

8mm

8.

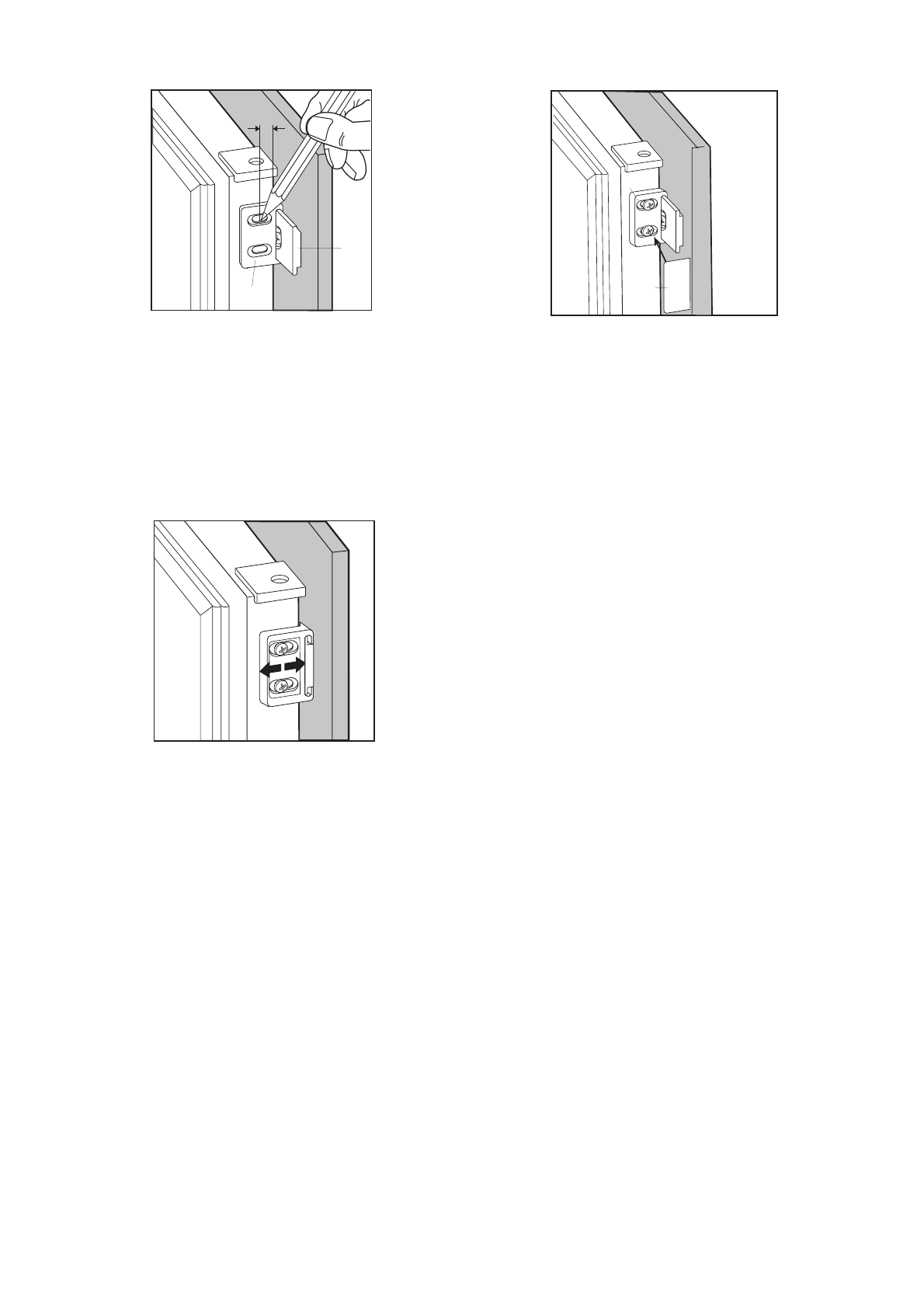

O т к р о й т е   д в е р ь   м о р о з и л ь н и к а   и   ш к а ф а
приблизительно на 90°. Bставьте кронштейн
(

H b )   в   н а п р а в л я ю щ у ю   ( H a ) .  У д е рж и в а й т е

двери прибора и шкафа вместе и отметьте
отверстия, как показано на рисунке.

    C н и м и т e   к p o н ш т e й н ы   и

просверлите отвер-

стия

 нa paccтoянии 8 мм oт нapyжнoгo кpaя

двери

диаметром 2 мм.

PR168

Hb

PR167/1

Hd

Hb

10. Установите и защелкните крышку (Hd) на

кронштейн (Hb).
