Electrolux ENG94514AW - Инструкция по эксплуатации - Страница 22

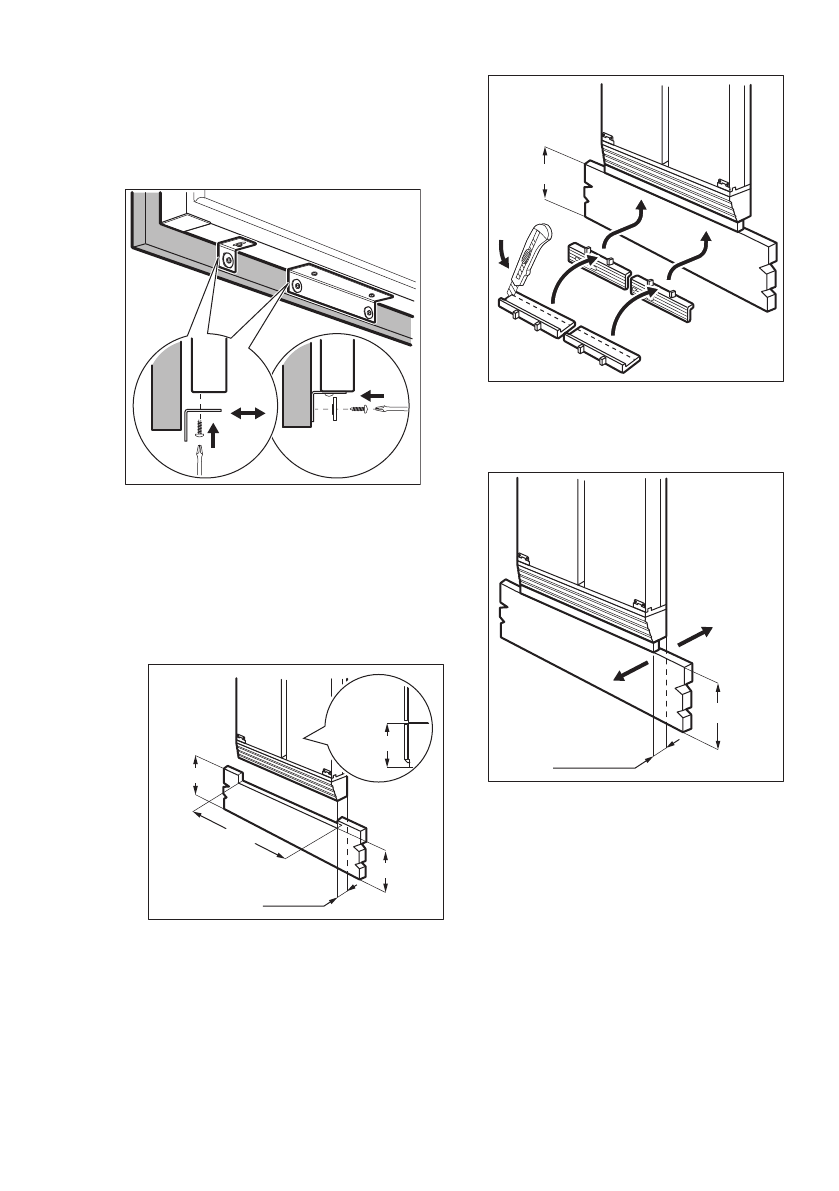

9. При помощи двух пластиковых

шайб, имеющихся в коробке с

принадлежностями, прикрепите к

панели более короткий и более

длинный кронштейны,

расположенные под дверцей.

3

1

2

10. Затем установите крышку

держателя на место.

8.6 Монтаж цоколя

Выравнивание по высоте 820 мм
• При использовании цоколя высотой

от 140 до 170 мм сделайте вырез,

как показано на рисунке.

140-190 mm

170-220 mm

30-100 mm

900 mm

820-870 mm

• При использовании цоколя высотой

от 100 до 140 мм для компенсации

по высоте вырежьте планку,

поставляемую вместе с прибором,

требуемого размера и установите

ее между цоколем и

вентиляционной решеткой.

• Если высота цоколя 100 мм,

уменьшать высоту планки не

следует.

140-190 mm

1

2

3

Выравнивание по высоте 870 мм
• При использовании цоколя высотой

от 190 до 220 мм сделайте вырез,

как показано на рисунке.

100-150 mm

30-100 mm

• При использовании цоколя высотой

от 150 до 190 мм для компенсации

по высоте вырежьте планку,

поставляемую вместе с прибором,

требуемого размера и установите

ее между цоколем и

вентиляционной решеткой.

• Если высота цоколя 150 мм,

уменьшать высоту планки не

следует.

• Если прибор устанавливается с

краю мебельного ряда, то, чтобы

зафиксировать цоколь, вставьте

ножку E.

www.electrolux.com

22
