Додаток

ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ

1   О П И С А Н Н Я   Х О Л О Д И Л Ь Н И К А

1.1

 Холодильник у відповідності з рисунком 1 призначений

для  заморожування  і  тривалого  зберігання  заморожених  про-
дуктів,  приготування  харчового  льоду  в  МК;  для  охолодження
та  нетривалого  зберігання  харчових  продуктів,  напоїв,  овочів
та фруктів в ХК.

1.2

 Холодильник має два компресори: ХК і МК охолоджу-

ються  незалежними  холодильними  агрегатами,  що  дозволяє
відключати одну камеру при роботі другої.

1.3

 В холодильнику передбачено режим “Заморожування”

в МК.

1.4

 Експлуатувати необхідно при температурі навколишньо-

го середовища від плюс 10

0

С до плюс 43

0

С.

1.5

  Загальний  простір,  необхідний  для  експлуатації  холо-

дильника,  визначається  габаритними  розмірами,  вказаними
на  рисунку  2  в  міліметрах.  Для  безперешкодного  виймання
комплектуючих  із  холодильника  необхідно  відкривати  двері
камер на кут не менше 90

0

.

Максимальний кут відкривання дверей ХК, який забезпечу-

ється конструкцією холодильника, складає 120

0

. Для запобігання

поломки

ЗАБОРОНЯЄТЬСЯ

 прикладати надмірне зусилля для

відкривання дверей ХК на кут не більше 120

0

.

1.6

 Корзини МК мають ручку на передній панелі для зруч-

ності при завантаженні і вивантаженні продуктів, а також ручки
на бічних поверхнях (окрім нижньої корзини) для переміщення
поза холодильником відповідно з рисунком 3.

2   К Е Р У В А Н Н Я   Р О Б О Т О Ю   Х О Л О Д И Л Ь Н И К А

2.1 ОРГАНИ КЕРУВАННЯ

2.1.1

 Органами керування у відповідності з рисунком 4 є:

—

ручки регулювання температури в ХК та в МК

 (далі

— ручка). Ручка повертається за годинниковою стрілкою та проти
неї і установлюється на вибрану поділку. Поділка “1” відповідає
найвищій температурі (найменше охолодження) в камері, поділ-
ка “7” — найнижчій (найбільше охолодження). При установленні
ручки на поділку “•” камера вимикається;

—

вимикач  режиму  «Заморожування»

  (далі  —  вими-

кач),  який  призначено  для  вмикання/вимикання  режиму
«Заморожування»  в  МК  та  має  дві  мітки:  “I”  —  вмикання,  “0”
— вимикання.

2.1.2

 Холодильник має

світлові індикатори

 у відповідності

з рисунком 4:

двері МК

1309

Рисунок 2 — Холодильник (вигляд зверху)

корзина

упор задній

90

0

713

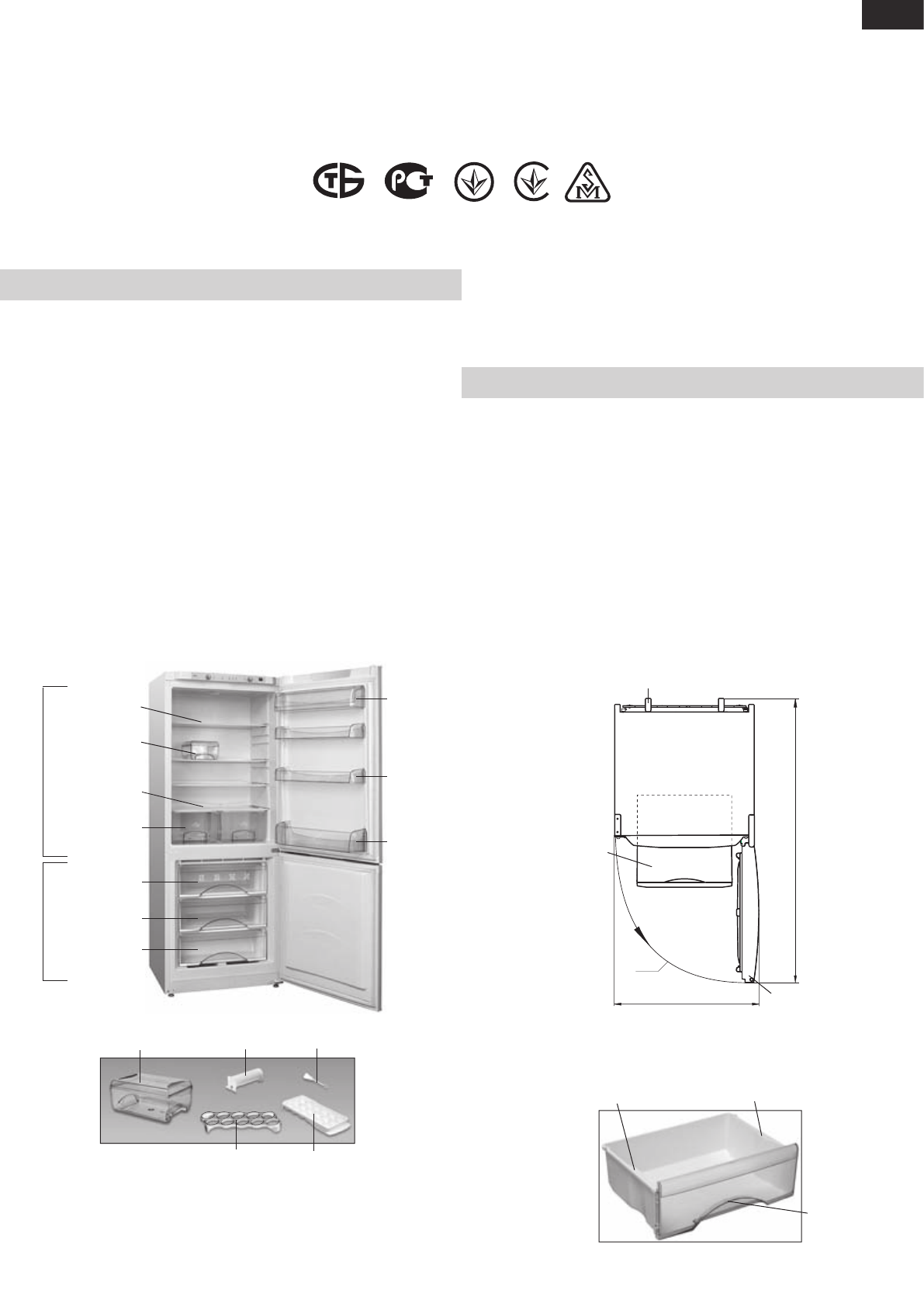

Рисунок 1 — Холодильник і комплектуючі вироби

йорж

форма для льоду

упор задній

корзина
(нижня)

корзина

корзина

посудина (для
овочів або
фруктів)

полиця-скло
(нижня)

полиця-скло

посудина з
кришкою

I  — морозильна камера (МК):


«а» — зона заморожування та зберігання;

«б» — зона зберігання;

II — камера для зберігання свіжих продуктів (ХК)

I

II

посудина

посудина
(нижня)

вкладиш для яєць

Сертифікат відповідності виробів виданий БЕЛЛИС (вул. Червона, 7Б, 220029, м. Мінськ):

№ ТС BY/112 03.03. 020 00130, термін дії з 09.02.2012 р. по 08.02.2017 р.

бак з кришкою
 (для м’яса або
риби)

Рисунок 3 — Корзина

ручка

ручка

ручка

«а»

«б»

«б»

бак з кришкою
 (для м’яса або риби)

РБ01

020

003

1003

001

ХМ-6219-ХХХ
ХМ-6221-ХХХ
ХМ-6224-ХХХ
