ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ

РБ01

020

003

1003

001

ХМ-6219-ХХХ
ХМ-6221-ХХХ
ХМ-6224-ХХХ

1   О П И С А Н И Е   Х О Л О Д И Л Ь Н И К А

1.1

Холодильник в соответствии с рисунком 1 предназначен

для  замораживания  и  длительного  хранения  замороженных
продуктов, приготовления пищевого льда в МК; для охлаждения
и  кратковременного  хранения  пищевых  продуктов,  напитков,
овощей и фруктов в ХК.

1.2

Холодильник имеет два компрессора: ХК и МК охлаж-

даются независимыми холодильными агрегатами, что позволяет
отключать одну камеру при работе другой.

1.3

В холодильнике предусмотрен режим “Замораживание”

в МК.

1.4

Эксплуатировать холодильник необходимо при темпе-

ратуре окружающей среды от плюс 10

0

С до плюс 43

0

С.

1.5

Общее  пространство,  необходимое  для  эксплуатации

холодильника,  определяется  габаритными  размерами,  ука-
занными на рисунке 2 в миллиметрах. Для беспрепятственного
извлечения  комплектующих  из  холодильника  необходимо  от-
крывать двери камер на угол не менее 90

0

.

Конструкцией холодильника обеспечивается максималь-

ный угол открывания двери ХК — 120

0

. Во избежание поломки

ЗАПРЕЩАЕТСЯ

прилагать  чрезмерное  усилие  для  открывания

двери ХК на угол более 120

0

.

дверь МК

1309

Рисунок 2 — Холодильник (вид сверху)

корзина

упор задний

90

0

713

1.6

Корзины МК имеют ручку на передней панели для удоб-

ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях  (кроме  нижней  корзины)  для  перемещения  вне
холодильника  в  соответствии  с  рисунком  3.  Дизайн  корзины
может отличаться от рисунка 3.

2   У П Р А В Л Е Н И Е   Р А Б О Т О Й   Х О Л О Д И Л Ь Н И К А

2.1 ОРГАНЫ УПРАВЛЕНИЯ

2.1.1

Органами  управления  в  соответствии  с  рисунком 4

являются:

— ручки регулировки температуры в ХК и в МК (далее

—  ручка).

Ручка  поворачивается  по  часовой  стрелке  и  против

нее  и  устанавливается  на  выбранное  деление.  Деление  “1”
соответствует  наиболее  высокой  температуре  (наименьшее
охлаждение)  в  камере,  деление  “7”  —  наиболее  низкой  (наи-
большее  охлаждение).  При  установке  ручки  на  отметку  “•”
камера выключается;

— выключатель режима «Замораживание»

(далее — вы-

ключатель), который

предназначен для включения/выключения

режима “Замораживание” в МК. Имеет две метки: “I” — включе-
ние, “0” — выключение.

Сертификаты соответствия изделий выданы БЕЛЛИС (ул. Красная, 7Б, 220029, г. Минск):

№ ТС BY/112 03.03. 020 00130, срок действия с 09.02.2012 г. по 08.02.2017 г.

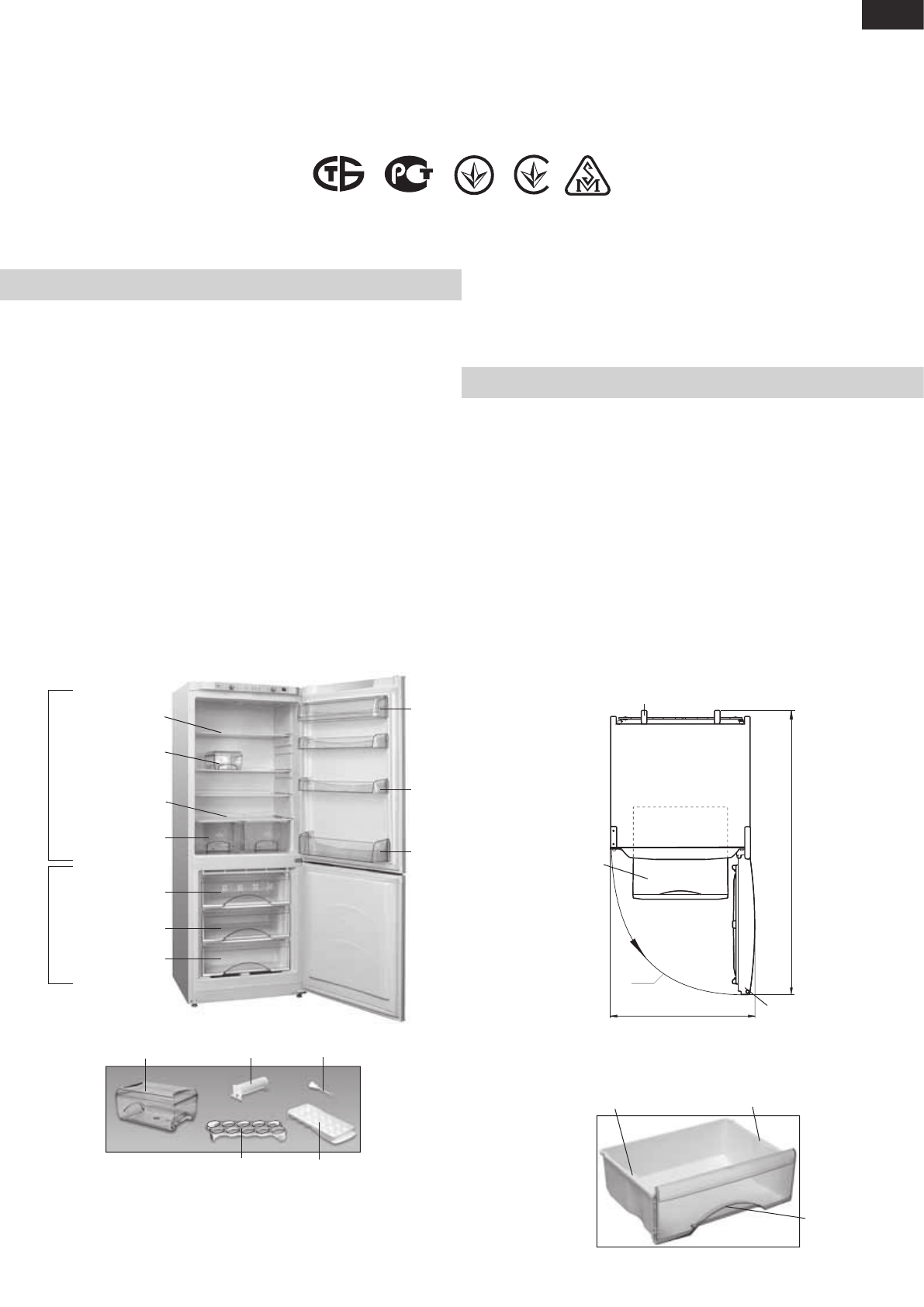

Рисунок 1 — Холодильник и комплектующие изделия

ерш

форма для льда

упор задний

корзина (нижняя)

корзина

корзина

сосуд (для овощей

или фруктов

)

полка-стекло
(нижняя)

полка-стекло

емкость с
крышкой

I  — морозильная камера (МК):


«а» — зона замораживания и хранения;

«б» — зона хранения;

II — камера для хранения свежих продуктов (ХК)

I

II

емкость

емкость
(нижняя)

вкладыш для яиц

бак с крышкой
(для мяса или рыбы)

Рисунок 3 — Корзина

ручка

ручка

ручка

бак с крышкой
(для мяса или
рыбы)

«а»

«б»

«б»
