1   О П И С   Х О Л О Д И Л Ь Н И К А

1.1

 Холодильник відповідає СТБ 1499-2004, СТБ IEC 62552-2009.

Відповідно до СТБ IEC 62552-2009 термін «камера» замінений на
термін «відділення». У зв'язку з цим дані терміни вживаються в од-
наковому значенні: камера (ХК та МК) в керівництві з експлуатації,
відділення (ХВ і МВ) в додатку.

1.2

 Холодильник відповідно до рисунка 1 призначений для за-

морожування і тривалого зберігання заморожених продуктів, при-
готування харчового льоду в МВ; для охолодження та короткочас-
ного зберігання харчових продуктів, напоїв, овочів і фруктів в ХВ.

1.3

 Експлуатувати холодильник необхідно при температурі на-

вколишнього середовища від плюс 16

0

С до плюс 38

0

С.

1.4

 Загальний простір, необхідний для експлуатації холодиль-

ника, визначається габаритними розмірами, зазначеними на ри-
сунку 2. Для безперешкодного вилучення комплектуючих з холо-
дильника необхідно відкривати двері камер на кут не менше 90

0

.

1.5

  Органом  регулювання  температури  в  холодильнику  у

відповідності з рисунком 3 є ручка терморегулятора (далі — руч-
ка),  яка  розташована  на  масці  над  ХВ.  Ручка  повертається  за  го-
динниковою стрілкою і проти неї і встановлюється міткою на вибра-
ну поділку. Поділка «1» відповідає найбільш високій температурі
(найменше  охолодження)  у  відділенні,  поділка  «7»  —  найбільш
низькій (найбільше охолодження).

Додаток

ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ

I — морозильне відділення (МВ):
«а» - зона заморожування і зберігання,
«б» - зона зберігання;
II — відділення для зберігання свіжих харчових продуктів (ХВ)

посудина
 (з кришкою)

посудина

посудина
(нижня)

корзина (нижня)

посудина (для
овочів або фруктів)

полиця-скло

полиця–скло
(нижня)

упор задній

лопатка

йорж

вкладиш для яєць

форма для льоду

гвинт

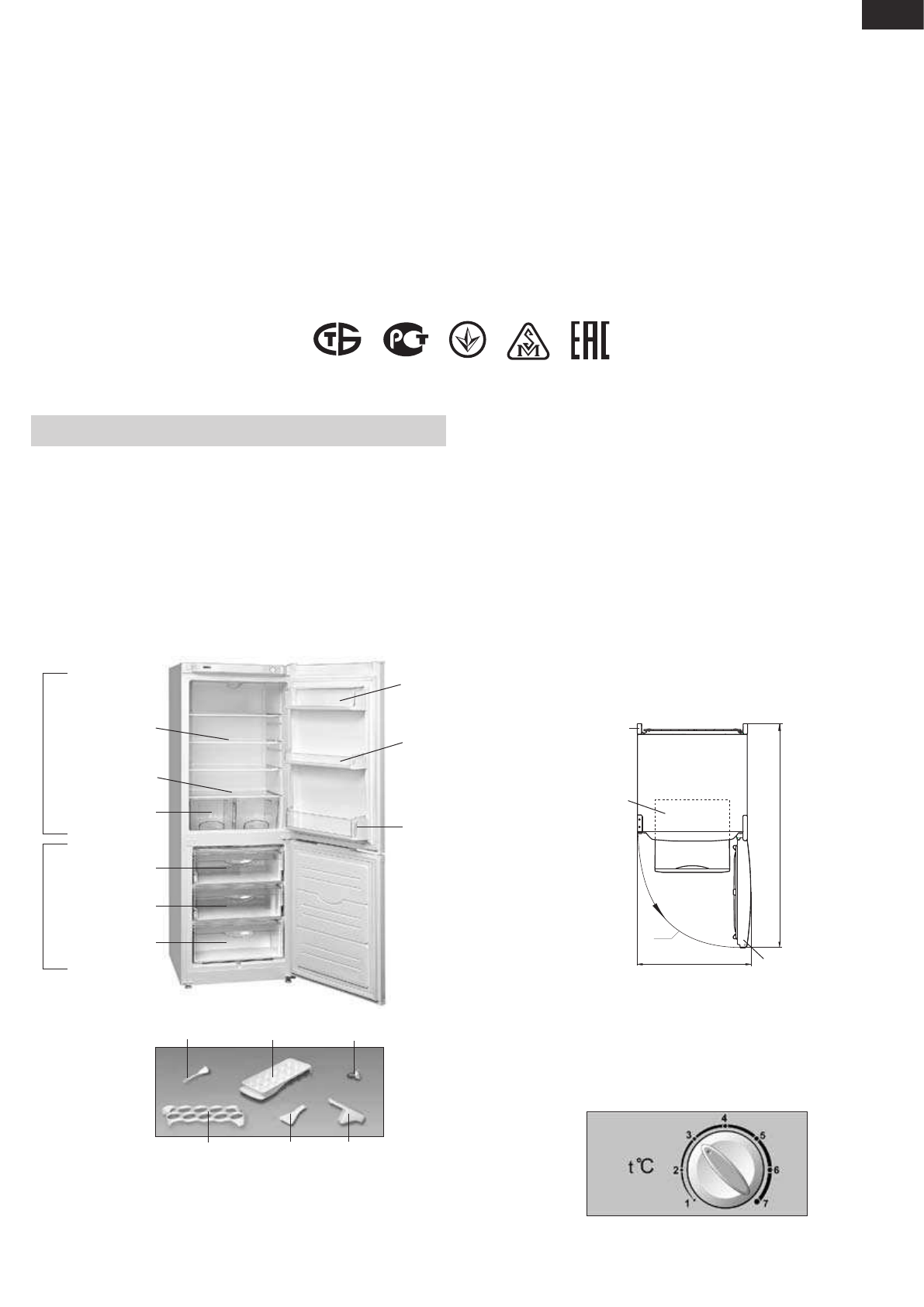

Рисунок 1 - Холодильник та комплектуючі вироби

Рисунок 2 — Холодильник (вид зверху)

корзина

упор

задній

двері МВ

ХМ-4708-ХХХ

ХМ-4709-ХХХ

ХМ-4710-ХХХ

ХМ-4711-ХХХ

ХМ-4712-ХХХ

ХМ-4713-ХХХ

ХМ-4721-ХХХ

ХМ-4723-ХХХ

ХМ-4724-ХХХ

ХМ-4725-ХХХ

ХМ-4726-ХХХ

I

II

Рисунок 3 — Ручка терморегулятора
