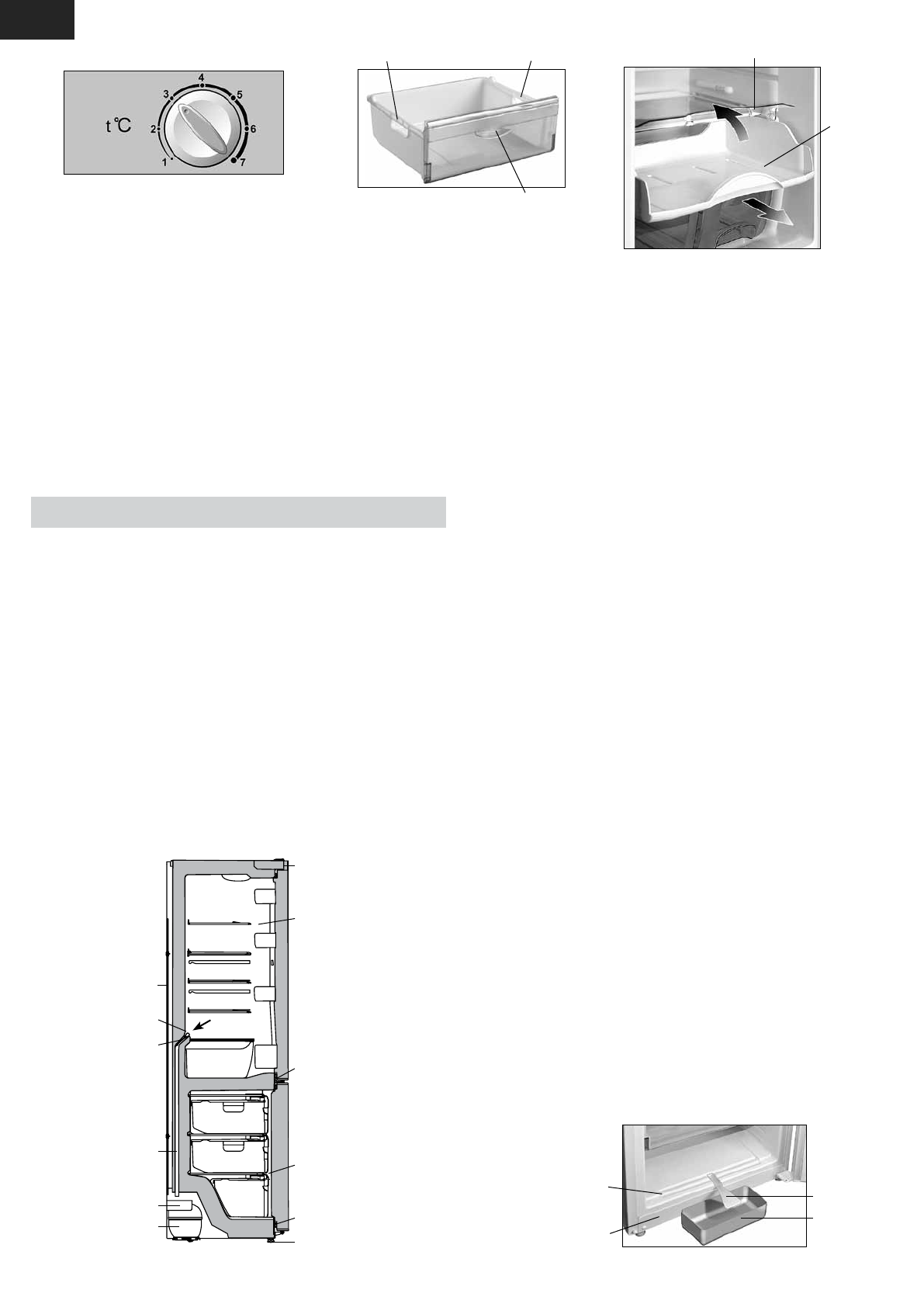

панель передняя; Рисунок 3 – Ручка терморегулятора; RUS - Атлант ХМ-4721-501 - Инструкция по эксплуатации - Страница 2

Рисунок 6 – Схема слива талой воды из ХО

конденсатор

маска

ерш

лоток

трубка

сосуд

компрессор

опора

шкаф
внутренний ХО

поперечина

шкаф внутренний МО

планка передняя

Рисунок 7 – Сбор талой воды из МО

высокой  температуре  (наименьшее  охлаждение)  в  отделении,
деление “7” – наиболее низкой (наибольшее охлаждение).

1.6

Корзины МО имеют ручку на передней панели для удоб-

ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях  (кроме  нижней  корзины)  для  перемещения  вне
холодильника в соответствии с рисунком 4.

1.7

  При  загрузке  продуктов  в  отделение  свежести  следует

выдвинуть на себя поддон – приоткроется панель передняя в со-
ответствии  с  рисунком 5.  После  заполнения  отделения  свежести
задвинуть  поддон  в  обратном  направлении  –  панель  передняя
закроется.

2   Э К С П Л УА Т А Ц И Я   Х О Л О Д И Л Ь Н И К А

2.1 ВКЛюЧЕНИЕ ХОЛОДИЛЬНИКА

2.1.1

Для включения холодильника следует подключить его к

электрической сети, вставив вилку шнура питания в розетку.

Открыть  дверь  ХО.  При  первом  включении  рекомендуется

установить ручку на деление «3» в соответствии с рисунком 3. За-
крыть дверь ХО.

При необходимости произвести регулировку температуры с

помощью ручки. Если после регулировки или изменений усло-
вий эксплуатации компрессор начал работать непрерывно, не-
обходимо плавно повернуть ручку в сторону уменьшения циф-
ровых делений до щелчка терморегулятора. После регулировки
температура в ХО поддерживается автоматически.

2.2 ВЫКЛюЧЕНИЕ ХОЛОДИЛЬНИКА

2.2.1

Для  выключения  холодильника  следует  вынуть  вилку

шнура питания из розетки.

2.3 СИСТЕМА АВТОМАТИЧЕСКОГО ОТТАИВАНИЯ ХО

2.3.1

 В ХО используется автоматическая система оттаивания.

Иней, появляющийся на задней стенке ХО, тает в цикле оттаива-
ния при отключении компрессора и превращается в капли воды.
Капли талой воды стекают в лоток, через отверстие в нем по трубке
попадают в сосуд на компрессоре в соответствии с рисунком 6 и
испаряются. В отверстие лотка установлен ерш, предназначенный
для устранения засорения системы слива.

В некоторых случаях иней может остаться на задней стенке ХО

после включения компрессора, что не является неисправностью.
Иней растает в последующих циклах оттаивания, предусмотренных
в работе холодильника.

2.3.2

Необходимо  регулярно  следить  за  чистотой  лотка  (не

реже одного раза в 3 месяца). Наличие воды в лотке указывает на
засорение системы слива.

Для устранения засорения следует:
–  прочистить  ершом  отверстие  в  лотке,  чтобы  вода  без  пре-

пятствий стекала в сосуд;

– вымыть ерш и установить в соответствии с рисунком 6.
В  холодильнике  с  отделением  свежести  для  устранения  за-

сорения  системы  слива  предварительно  следует  достать  детали
отделения свежести в соответствии с рисунком 5:

– выдвинуть на себя поддон, приподнять вверх и достать его

из ХО;

– приподнять задний край полки-стекло, выдвинуть ее на себя

вместе с панелью передней и вынуть из ХО.

ЗАПРЕЩАЕТСЯ

 эксплуатировать холодильник с засоренной

системой слива.

2.4 РАЗМОРАжИВАНИЕ И УбОРКА МО

2.4.1

При размораживании МО следует:

– удалять талую воду, установив в соответствии с рисунком 7

лопатку и любую емкость объемом не менее 2 л;

– собирать талую воду, если она вытекает из отделения вне

лопатки, легковпитывающим влагу материалом;

– вымыть отделение и вытереть насухо.

ЗАПРЕЩАЕТСЯ

  размораживать  МО  без  использования  ло-

патки.

ВНИМАНИЕ! Не допускайте вытекания талой воды из МО

при размораживании и уборке.

ВНИМАНИЕ! Вода, появившаяся на дне ХО или попавшая

в  место  прилегания  поперечины  к  шкафу  внутреннему  ХО,

планки передней к шкафу внутреннему МО в соответствии с

рисунками 6, 7 может вызвать коррозию наружного шкафа

холодильника и элементов холодильного агрегата, нарушить

теплоизоляцию,  привести  к  образованию  трещин  шкафа

внутреннего и выходу из строя шкафа холодильника.

Рисунок 4 – Корзина

ручка

ручка

ручка

емкость

лопатка

планка передняя

шкаф

внутренний МО

Рисунок 5 – Отделение свежести

панель передняя

поддон

Рисунок 3 – Ручка терморегулятора

RUS

2
