Атлант ХМ 4208 - Инструкция по эксплуатации

1

RUS

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Приложение

ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК

1   О П И С А Н И Е   Х О Л О Д И Л Ь Н И К А

1.1

Холодильник  в  соответствии  с  рисунком 1  предна-

значен  д ля  замораживания  и  д лительного  хранения  замо-
роженных  продуктов,  приготовления  пищевого  льда  в  МК;
д ля  ох лаж дения  и  кратковременного  хранения  пищевых
продуктов, напитков, овощей и фруктов в ХК.

1.2

Эксплуатировать холодильник необходимо при темпе-

ратуре окружающей среды от плюс 16

0

С до плюс 32

0

С.

дверь МК

1100

Рисунок 2 — Холодильник (вид сверху)

корзина

упор задний

90

0

555

ручка терморегулятора

Рисунок 3 — Регулировка температуры

(наименьшее охлаждение) в камере, деление “4” — наиболее
низкой (наибольшее охлаждение).

1.5

В емкости (нижней) установлен ограничитель в соответ-

ствии с рисунками 1, 4. Ограничитель предусмотрен для предот-
вращения перемещения устанавливаемых бутылок и т.п.

1.6

Для извлечения из ХК сосуда для овощей или фруктов

(при ограничении открывания двери холодильника на угол не
более чем на 90

0

) в соответствии с рисунком 5 следует:

— сосуд выдвинуть на себя до упора в открытую дверь ХК;
—  повернуть  его  в  сторону  открывания  двери  и  достать  из

холодильника.

Рисунок 4 - Ограничитель

ограничитель

барьер

Рисунок 5 - Извлечение

 сосуда из ХК

I  — морозильная камера (МК):


«а» — зона замораживания и хранения;

«б» — зона хранения;

II — камера для хранения свежих продуктов (ХК)

I

II

«а»

«б»

«б»

корзина (нижняя)

корзина

сосуд (для овощей
или фруктов)

полка-стекло
(нижняя)

ограничитель

барьер-полка

барьер

вкладыш для яиц

ерш

форма для льда ограничитель

корзина

полка-стекло

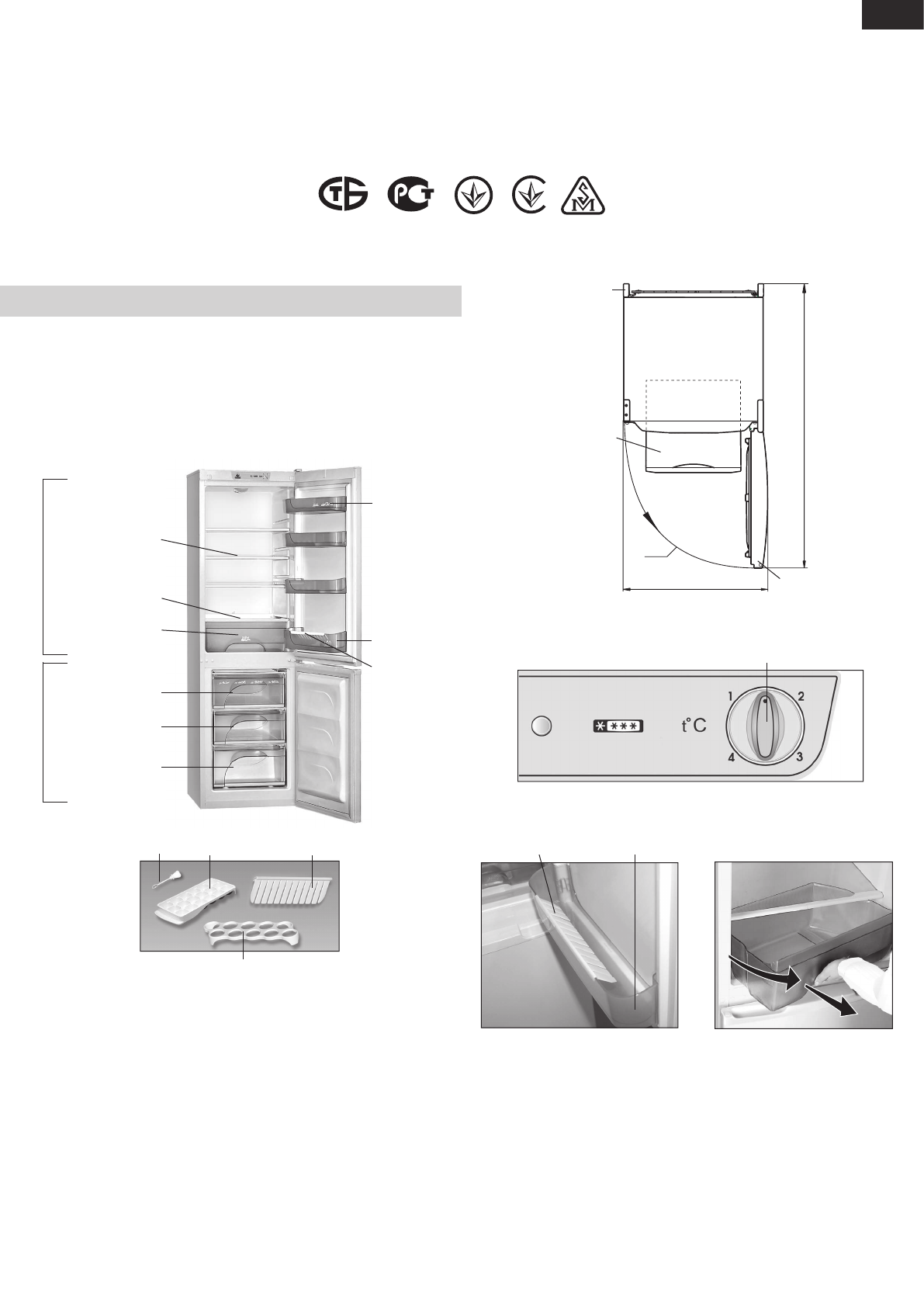

Рисунок 1 — Холодильник и комплектующие изделия

Сертификат соответствия изделий выдан БЕЛЛИС (ул. Красная, 7Б, 220029, г. Минск):

№ ТС BY/112 03.03. 020 00129, срок действия с 09.02.2012 г. по 08.02.2017 г.

1.3

Общее  пространство,  необходимое  для  эксплуатации

холодильника,  определяется  габаритными  размерами,  ука-
занными на рисунке 2 в миллиметрах. Для беспрепятственного
извлечения  комплектующих  из  холодильника  необходимо  от-
крывать двери камер на угол не менее 90

0

.

1.4

Органом  регулировки  температуры  в  холодильнике  в

соответствии с рисунком 3 является

ручка терморегулятора

,

которая расположена над ХК. Ручка поворачивается по часовой
стрелке и против нее и устанавливается меткой на выбранное де-
ление. Деление “1” соответствует наиболее высокой температуре

ХМ-4208-ХХХ
ХМ-4209-ХХХ
ХМ-4210-ХХХ
ХМ-4214-ХХХ
