ХМ-4108-ХХХ
ХМ-4109-ХХХ
ХМ-4110-ХХХ

РБ01

020

003

1003

001

ХМ-4111-ХХХ
ХМ-4112-ХХХ
ХМ-4113-ХХХ

корзина

корзина

«а»

«б»

«б»

I

II

90

0

613

1202

1   О П И С   Х О Л О Д И Л Ь Н И К А

1.1

 Холодильник у відповідності з рисунком 1 призначений

для заморожування та тривалого зберігання заморожених про-
дуктів, приготування харчового льоду в МК; для охолодження і
короткочасного зберігання харчових продуктів, напоїв, овочів та
фруктів в ХК. В МК передбачено режим «Заморожування».

1.2

 Експлуатувати холодильник необхідно при температурі

навколишнього середовища від плюс 16

0

С до плюс 38

0

С.

Рисунок 3 — Корзина

ручка

ручка

ручка

1.3

  Загальний  простір,  необхідний  для  експлуатації  холо-

дильника,  визначається  габаритними  розмірами,  вказаними
на рисунку 2. Для безперешкодного виймання комплектуючих
із  холодильника  необхідно  відкривати  двері  камер  на  кут  не
менше 90

0

.

1.4

 Корзини МК мають ручку на передній панелі для зруч-

ності при завантажені та вивантаженні продуктів, а також ручки
на бокових поверхнях (крім нижньої корзини) для переміщення
поза холодильником у відповідності з рисунком 3.

Додаток

ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК

I — морозильна камера (МК):
«а» — зона заморожування,
«б» — зона зберігання;
II — камера для зберігання свіжих продуктів (ХК)

посудина
 (з кришкою)

посудина

посудина
(нижня)

корзина (нижня)

посудина (для
овочів або фруктів)

полиця-скло

полиця–скло
(нижня)

упор задній

йорж

вкладиш для яєць

форма для льоду

гвинт

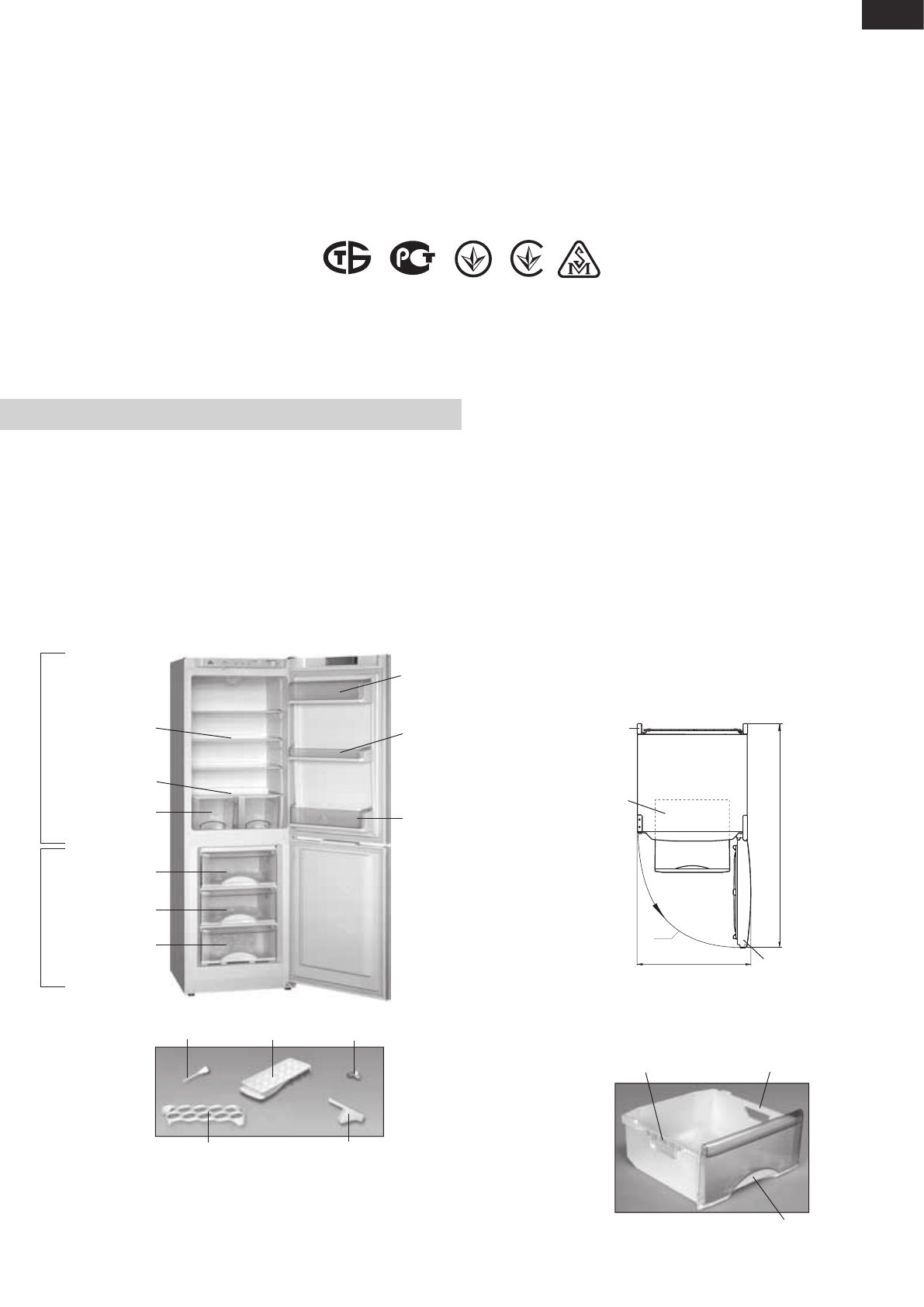

Рисунок 1 — Холодильник і комплектуючі вироби

Рисунок 2 — Холодильник (вигляд зверху)

корзина

упор

задній

двері МК

Сертифікат відповідності виробів виданий БЕЛЛИС (вул. Червона, 7, 220029, м. Мінськ):

№ ТС BY/112 03.03. 020 00034, термін дії з 26.04.2011 р. по 25.04.2016 р.
